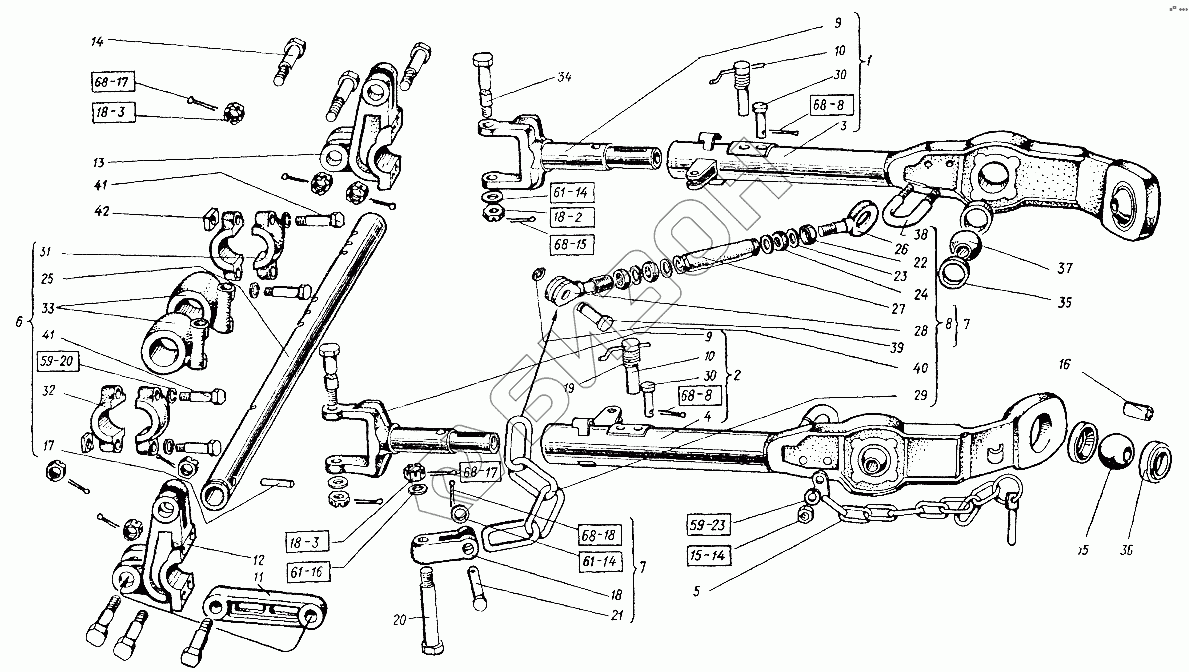

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Устройство навесное
6,3x40.397
5x50.397
5x50.397
4x36.397
3,2x20.397
3,2x20.397
27.04.11371
20.04.11371
20.04.11371
20.65Г.6402
16.65Г.6402
М27х2.5919
М27х2.5919
М20х1,5.5915
М20х1,5.5919
1
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6,3x40.397 | 6,3x40.397 | Шплинт |
Загрузка ...
|
|
| 5x50.397 | 5x50.397 | Шплинт |
Загрузка ...
|
|
| 4x36.397 | 4x36.397 | Шплинт |
Загрузка ...
|
|
| 3,2x20.397 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 27.04.11371 | 27.04.11371 | Шайба |
Загрузка ...
|
|
| 20.04.11371 | 20.04.11371 | Шайба |
Загрузка ...
|
|
| 20.65Г.6402 | 20.65Г.6402 | Шайба (d=20,5, b=S=4,5) |
Загрузка ...
|
|
| 16.65Г.6402 | 16.65Г.6402 | Шайба |
Загрузка ...
|
|
| М27х2.5919 | М27х2.5919 | Гайка |
Загрузка ...
|
|
| М20х1,5.5915 | М20х1,5.5915 | Гайка |
Загрузка ...
|
|
| М20х1,5.5919 | М20х1,5.5919 | Гайка |
Загрузка ...
|
|
| 1 | 151.56.051 | Тяга |
Загрузка ...
|
|
| 2 | 151.56.052 | Тяга |
Загрузка ...
|
|
| 3 | 151.56.053 | Головка |
Загрузка ...
|
|
| 4 | 151.56.054 | Головка |
Загрузка ...
|
|
| 5 | 151.56.057 | Цепочка |
Загрузка ...
|
|
| 6 | 150.56.014-1 | Ось нижняя в сборе |
Загрузка ...
|
|
| 6 | 150.56.014-2 | Ось |
Загрузка ...
|
|
| 7 | 150.56.021 | Растяжка |
Загрузка ...
|
|
| 7 | 150.56.021-01 | Растяжка |
Загрузка ...
|
|
| 8 | 150.56.022 | Растяжка в сборе |
Загрузка ...
|
|
| 8 | 151.56.064 | Растяжка |
Загрузка ...
|
|
| 9 | 150.56.024-1 | Вилка нижних тяг в сборе |
Загрузка ...
|
|
| 10 | 150.56.038 | Палец тяги в сборе |
Загрузка ...
|
|
| 11 | 151.56.146-1А | Стяжка |
Загрузка ...
|
|
| 12 | 151.56.176-3 | Кронштейн |
Загрузка ...
|
|
| 13 | 151.56.176-3-01 | Кронштейн |
Загрузка ...
|
|
| 14 | 151.56.195 | Палец |
Загрузка ...
|
|
| 15 | 151.56.302 | Яблоко |
Загрузка ...
|
|
| 16 | 151.56.306 | Втулка |
Загрузка ...
|
|
| 17 | 54.56.188 | Штифт оси нижней |
Загрузка ...
|
|
| 18 | 77.60.126А | Серьга цепи |
Загрузка ...
|
|
| 19 | 77.60.128 | Пружина |
Загрузка ...
|
|
| 20 | 77.60.150 | Палец прицепной скобы |
Загрузка ...
|
|
| 21 | 77.60.179-1 | Палец серьги |
Загрузка ...
|
|
| 22 | 77.60.215 | Колпак |
Загрузка ...
|
|
| 23 | 77.60.216 | Шайба растяжки |
Загрузка ...
|
|
| 24 | 77.60.217 | Прокладка уплотнительная |
Загрузка ...
|
|
| 25 | 150.56.102-1 | Ось нижняя |
Загрузка ...
|
|
| 26 | 150.56.126 | Винт растяжки |
Загрузка ...
|
|
| 27 | 150.56.127 | Муфта растяжек |
Загрузка ...
|
|
| 28 | 150.56.128-1 | Винт растяжки с левой резьбой |
Загрузка ...
|
|
| 29 | 151.56.320 | Цепь |
Загрузка ...
|
|
| 29 | 150.56.129Б | Цепь |
Загрузка ...
|
|
| 30 | 150.56.134 | Ось с буртиком |
Загрузка ...
|
|
| 31 | 150.56.137-2 | Упор |
Загрузка ...
|
|
| 32 | 150.56.138-1 | Упор |
Загрузка ...
|
|
| 33 | 150.56.139 | Головка нижних тяг |
Загрузка ...
|
|
| 34 | 150.56.146 | Палец тяги соединительный |
Загрузка ...
|
|
| 35 | 150.56.155-1 | Кольцо |
Загрузка ...
|
|
| 36 | 150.56.156-1 | Кольцо |
Загрузка ...
|
|
| 37 | 150.56.157 | Яблоко нижних тяг |
Загрузка ...
|
|
| 38 | 150.56.160 | Стремянка |
Загрузка ...
|
|
| 39 | 150.56.170 | Палец растяжки |
Загрузка ...
|
|
| 40 | 150.56.171 | Кольцо |
Загрузка ...
|
|
| 41 | 150.56.181 | Болт стяжной |
Загрузка ...
|
|
| 42 | 150.56.182 | Стопор упорный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
