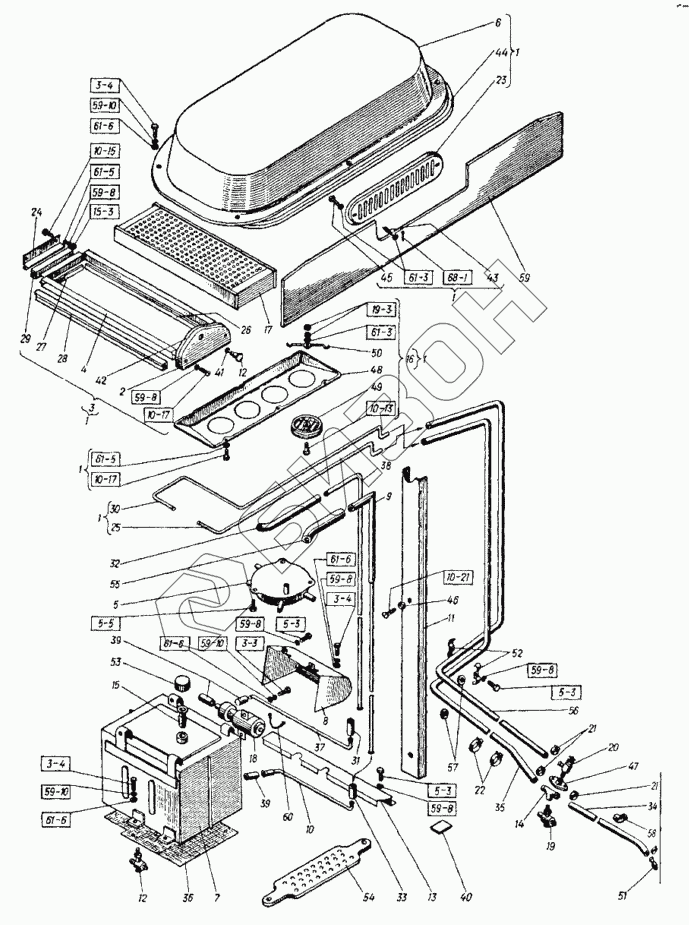

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Воздухоохладитель
М5.5927
М6х16.7798
М6х16.7798
М6х16.7798
М6х20.7798
М8х16.7796
М8х20.7796
М8х20.7796
М8х20.7796
М5х30.17473
М6х12.17473
М6х16.17473
М6х16.17473
М6х40.17473
151К.95.001
М6.5915
5.04.11371
5.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.04.11371
6.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.04.11371
8.04.11371
8.04.11371
8.04.11371
1,6x12.397
1
1
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М5.5927 | М5.5927 | Гайка |
Загрузка ...
|
|
| М6х16.7798 | М6х16.7798 | Болт |
Загрузка ...
|
|
| М6х20.7798 | М6х20.7798 | Болт |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М5х30.17473 | М5х30.17473 | Винт (d=5, l=30, L0=16, H=3.5, D=8,5) |
Загрузка ...
|
|
| М6х12.17473 | М6х12.17473 | Винт |
Загрузка ...
|
|
| М6х16.17473 | М6х16.17473 | Винт |
Загрузка ...
|
|
| М6х40.17473 | М6х40.17473 | Винт |
Загрузка ...
|
|
| 151К.95.001 | 151К.95.001 | Воздухоохладитель |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| 5.04.11371 | 5.04.11371 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.04.11371 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 1,6x12.397 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 1 | 151К.95.010 | Воздухоохладитель |
Загрузка ...
|
|
| 2 | 151К.95.018 | Крышка |
Загрузка ...
|
|
| 3 | 151К.95.019 | Фильтр |
Загрузка ...
|
|
| 4 | 151К.95.020 | Рамка |
Загрузка ...
|
|
| 5 | 151К.95.021-1 | Водосборник |
Загрузка ...
|
|
| 6 | 151К.95.022 | Крышка |
Загрузка ...
|
|
| 7 | 151К.95.041 | Бак |
Загрузка ...
|
|
| 8 | 151К.95.047 | Крышка |
Загрузка ...
|
|
| 9 | 151К.95.048 | Труба слива |
Загрузка ...
|
|
| 10 | 151К.95.050 | Труба |
Загрузка ...
|
|
| 11 | 151К.95.051 | Каркас |
Загрузка ...
|
|
| 12 | 74.47.082 | Кнопка в сборе |
Загрузка ...
|
|
| 13 | 150М.48.046 | Накладка |
Загрузка ...
|
|
| 14 | 150М.95.320 | Тройник |
Загрузка ...
|
|
| 14 | 150М.95.032 | Тройник |
Загрузка ...
|
|
| 15 | 150.95.043 | Фильтр в сборе |
Загрузка ...
|
|
| 16 | 150.95.052 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 17 | 150.95.060-2 | Фильтр |
Загрузка ...
|
|
| 18 | 35137.30010 | Электродвигатель с насосом |
Загрузка ...
|
|
| 19 | ПС-10 | Кран |
Загрузка ...
|
|
| 20 | ВС11 | Кран |
Загрузка ...
|
|
| 21 | ХСА-25 | Хомутик стяжной |
Загрузка ...
|
|
| 22 | ХС-52 | Хомут |
Загрузка ...
|
|
| 23 | 151К.95.103 | Решетка |
Загрузка ...
|
|
| 24 | 151К.95.115 | Упор |
Загрузка ...
|
|
| 25 | 151К.95.121 | Трубка сливная |
Загрузка ...
|
|
| 26 | 151К.95.126 | Прокладка |
Загрузка ...
|
|
| 27 | 151К.95.126-01 | Прокладка |
Загрузка ...
|
|
| 28 | 151К.95.127 | Желобок |
Загрузка ...
|
|
| 29 | 151К.95.127-01 | Желобок |
Загрузка ...
|
|
| 30 | 151К.95.132 | Трубка напорная |
Загрузка ...
|
|
| 31 | 151К.95.140 | Трубка |
Загрузка ...
|
|
| 32 | 151К.95.141 | Трубка |
Загрузка ...
|
|
| 33 | 151К.95.142 | Трубка |
Загрузка ...
|
|
| 34 | 151К.95.143 | Трубка |
Загрузка ...
|
|
| 35 | 151К.95.144 | Трубка |
Загрузка ...
|
|
| 36 | 151К.95.162 | Прокладка |
Загрузка ...
|
|
| 37 | 151К.95.170 | Трубка |
Загрузка ...
|
|
| 38 | 151К.95.175 | Трубка |
Загрузка ...
|
|
| 39 | 151К.95.176 | Трубка |
Загрузка ...
|
|
| 40 | 151К.95.180 | Заглушка |
Загрузка ...
|
|
| 41 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 42 | 125.45.208-1-01 | Уплотнитель |
Загрузка ...
|
|
| 43 | 150.37.611 | Пружина |
Загрузка ...
|
|
| 44 | 150.45.351-1-01 | Уплотнитель |
Загрузка ...
|
|
| 45 | 150.45.443 | Палец |
Загрузка ...
|
|
| 46 | 150.45.449 | Шайба специальная |
Загрузка ...
|
|
| 47 | 150.67.174 | Фланец |
Загрузка ...
|
|
| 48 | 150.95.300-1 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 49 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 50 | 150.95.302 | Зажим |
Загрузка ...
|
|
| 51 | 150М.95.308 | Штуцер |
Загрузка ...
|
|
| 52 | 150М.95.315 | Скоба |
Загрузка ...
|
|
| 53 | 150.95.408А | Крышка |
Загрузка ...
|
|
| 54 | 150.95.472-1 | Площадка |
Загрузка ...
|
|
| 55 | 150.95.490 | Трубка |
Загрузка ...
|
|
| 56 | 150М.95.904 | Трубка |
Загрузка ...
|
|
| 57 | 150М.95.922 | Втулка |
Загрузка ...
|
|
| 58 | 150М.95.931 | Скоба |
Загрузка ...
|
|
| 59 | 151К.45.268-1 | Обивка |
Загрузка ...
|
|
| 60 | 151.48.472-02 | Провод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
