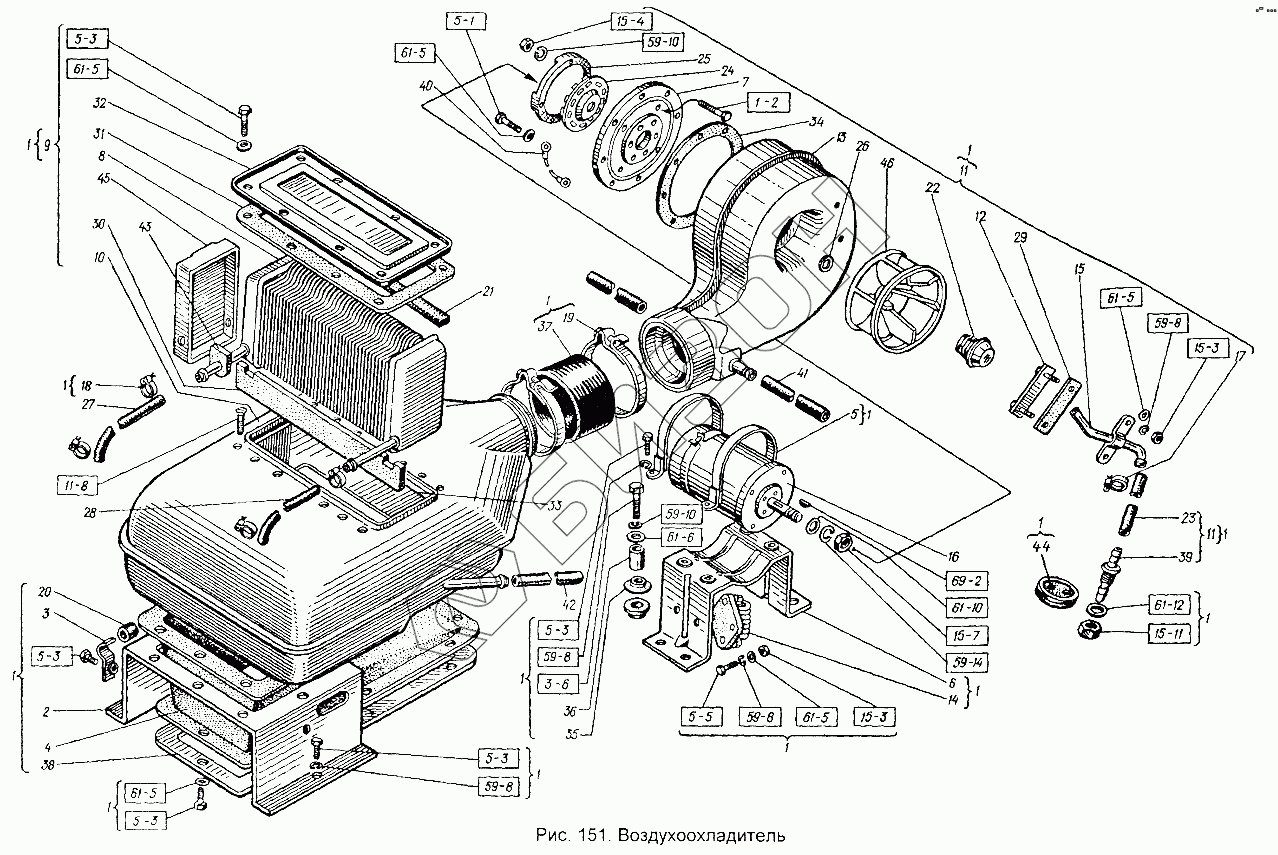

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Воздухоохладитель
М8.5915
М6х12.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х20.7798
М8х30.7796
М8х35.7795
М6х12.17475
М12.5915
М12.5915
М16.5915
М6.5915
М6.5915
12.65Г.6402
12.04.11371
16.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.04.11371
6.04.11371
6.04.11371
6.04.11371
6.04.11371
8.65Г.6402
8.65Г.6402
8.04.11371
3x5.24071
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| М6х16.7798 | М6х16.7798 | Болт |
Загрузка ...
|
|
| М6х20.7798 | М6х20.7798 | Болт |
Загрузка ...
|
|
| М8х30.7796 | М8х30.7796 | Болт |
Загрузка ...
|
|
| М8х35.7795 | М8х35.7795 | Болт |
Загрузка ...
|
|
| М6х12.17475 | М6х12.17475 | Винт |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| М16.5915 | М16.5915 | Гайка |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.04.11371 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 16.04.11371 | 16.04.11371 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.04.11371 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 3x5.24071 | 3x5.24071 | Штифт (b=3, h=5, d=13) |
Загрузка ...
|
|
| 1 | 151К.95.010 | Воздухоохладитель |
Загрузка ...
|
|
| 2 | 151К.95.013 | Кронштейн |
Загрузка ...
|
|
| 3 | 151К.95.016 | Скоба |
Загрузка ...
|
|
| 4 | 151К.95.023 | Рукав |
Загрузка ...
|
|
| 5 | 150.95.031-1 | Лента крепежная |
Загрузка ...
|
|
| 6 | 150.95.050-1 | Кронштейн |
Загрузка ...
|
|
| 7 | 150.95.067 | Фланец двигателя в сборе |
Загрузка ...
|
|
| 8 | 150.95.068 | Теплообменник |
Загрузка ...
|
|
| 9 | 150.95.073-1-01 | Воздуховод с теплообменником |
Загрузка ...
|
|
| 10 | 150.95.081-1 | Воздуховод |
Загрузка ...
|
|
| 11 | 150.95.090-1В-01 | Вентилятор-увлажнитель |
Загрузка ...
|
|
| 12 | 150.95.092 | Планка |
Загрузка ...
|
|
| 13 | 150.95.093-2А | Кожух |
Загрузка ...
|
|
| 14 | 150М.95.095 | Сопротивление |
Загрузка ...
|
|
| 15 | 150.95.098 | Распылитель в сборе |
Загрузка ...
|
|
| 16 | МЭ22А-8101000 | Электродвигатель |
Загрузка ...
|
|
| 17 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
|
| 18 | ХС-28 | Хомутик стяжной |
Загрузка ...
|
|
| 19 | ХСВА-165 | Хомут |
Загрузка ...
|
|
| 20 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 21 | 150.45.197А-07 | Уплотнитель |
Загрузка ...
|
|
| 22 | 150.95.315-2 | Колпачок |
Загрузка ...
|
|
| 23 | 150.95.317-02 | Трубка подачи воды |
Загрузка ...
|
|
| 24 | 150.95.318 | Крыльчатка |
Загрузка ...
|
|
| 25 | 150.95.319А | Венец |
Загрузка ...
|
|
| 26 | 150.95.320 | Шайба |
Загрузка ...
|
|
| 27 | 150.95.328-02 | Трубка |
Загрузка ...
|
|
| 28 | 150.95.328-03 | Трубка |
Загрузка ...
|
|
| 29 | 150.95.354 | Прокладка |
Загрузка ...
|
|
| 30 | 150.95.387-1 | Прокладка |
Загрузка ...
|
|
| 31 | 150.95.394 | Прокладка |
Загрузка ...
|
|
| 32 | 150.95.395-1 | Крышка |
Загрузка ...
|
|
| 33 | 150.95.396 | Планка |
Загрузка ...
|
|
| 34 | 150.95.533 | Прокладка |
Загрузка ...
|
|
| 35 | 150.95.534 | Амортизатор |
Загрузка ...
|
|
| 36 | 150.95.535 | Втулка амортизатора |
Загрузка ...
|
|
| 37 | 150.95.554 | Муфта |
Загрузка ...
|
|
| 38 | 150.95.589-1-01 | Обечайка |
Загрузка ...
|
|
| 39 | 150.95.592 | Штуцер |
Загрузка ...
|
|
| 40 | 150.95.681 | Провод |
Загрузка ...
|
|
| 41 | 150.95.714-01 | Шланг |
Загрузка ...
|
|
| 42 | 150.95.714-03 | Шланг |
Загрузка ...
|
|
| 43 | 150.95.724-2 | Уплотнитель |
Загрузка ...
|
|
| 44 | 150.95.731 | Втулка |
Загрузка ...
|
|
| 45 | 150.95.732 | Прокладка |
Загрузка ...
|
|
| 46 | 150.95.840 | Колесо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
