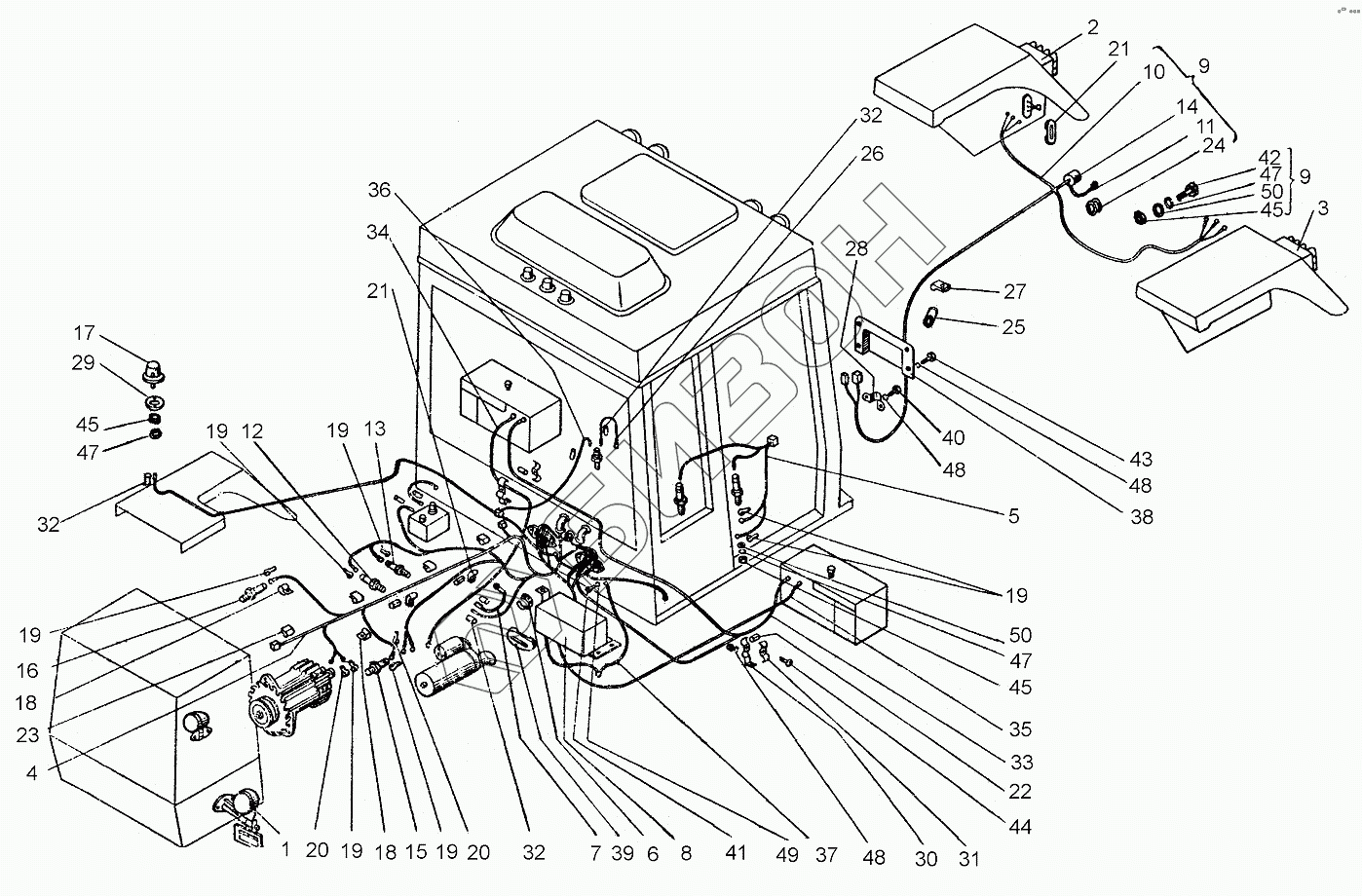

Графический каталог запасных частей к технике: ХТЗ Т-151К. Электрооборудование и приборы
151К.48.001-1-04
151К.48.001-1-01
151К.48.001-1-06
1
2
3
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
47
47
47
48
48
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151К.48.001-1-04 | 151К.48.001-1-04 | Электрооборудование и приборы |
Загрузка ...
|
|
| 151К.48.001-1-01 | 151К.48.001-1-01 | Электрооборудование и приборы |
Загрузка ...
|
|
| 151К.48.001-1-06 | 151К.48.001-1-06 | Электрооборудование и приборы |
Загрузка ...
|
|
| 1 | 151К.48.011-1 | Фары и фонари передние |
Загрузка ...
|
|
| 2 | 151К.48.040 | Фонарь задний правый |
Загрузка ...
|
|
| 3 | 151К.48.040-01 | Фонарь задний левый |
Загрузка ...
|
|
| 4 | 151К.48.083-01 | Жгут |
Загрузка ...
|
|
| 4 | 151К.48.083 | Жгут |
Загрузка ...
|
|
| 4 | 173.48.083 | Жгут |
Загрузка ...
|
|
| 5 | 151К.48.084 | Жгут |
Загрузка ...
|
|
| 6 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 7 | 150.48.090-1 | Провод |
Загрузка ...
|
|
| 8 | 151.48.050-1-01 | Преобразователь напряжения |
Загрузка ...
|
|
| 8 | 151.48.050-1-02 | Преобразователь напряжения |
Загрузка ...
|
|
| 9 | 170.48.016 | Жгут с розеткой |
Загрузка ...
|
|
| 10 | 170.48.062 | Жгут |
Загрузка ...
|
|
| 11 | 170.48.079 | Провод |
Загрузка ...
|
|
| 12 | ММ106Б-3810600 | Датчик аварийного давления масла |
Загрузка ...
|
|
| 13 | ММ111А-3810600 | Датчик аварийного давления масла |
Загрузка ...
|
|
| 14 | ПС300А3-3723100 | Розетка |
Загрузка ...
|
|
| 15 | ТМ100-В-3808000 | Датчик указателя температуры воды |
Загрузка ...
|
|
| 16 | ТМ103-3808000 | Сигнализатор температуры воды |
Загрузка ...
|
|
| 17 | УП101-3726010-Г1 | Фонарь |
Загрузка ...
|
|
| 18 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 19 | 8.50.184 | Наконечник изоляционный |
Загрузка ...
|
|
| 20 | 14.48.137 | Наконечник изоляционный |
Загрузка ...
|
|
| 21 | 74.54.434 | Скоба |
Загрузка ...
|
|
| 22 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 23 | 150.48.241 | Скоба |
Загрузка ...
|
|
| 24 | 150.48.250-05 | Втулка |
Загрузка ...
|
|
| 25 | 150.48.268-01 | Трубка |
Загрузка ...
|
|
| 26 | 150М.48.466-2 | Провод |
Загрузка ...
|
|
| 27 | 150.55.156 | Скоба |
Загрузка ...
|
|
| 28 | 151.48.119-1 | Скоба |
Загрузка ...
|
|
| 29 | 151.48.152 | Прокладка |
Загрузка ...
|
|
| 30 | 151.48.343 | Скоба |
Загрузка ...
|
|
| 31 | 151.48.348 | Скоба |
Загрузка ...
|
|
| 32 | 151.48.360 | Изолятор |
Загрузка ...
|
|
| 33 | 151.48.407-1 | Провод |
Загрузка ...
|
|
| 34 | 151.48.408-1 | Провод |
Загрузка ...
|
|
| 35 | 151.48.409-1 | Провод |
Загрузка ...
|
|
| 36 | 151М.48.463-3 | Провод |
Загрузка ...
|
|
| 37 | 151.48.464 | Провод |
Загрузка ...
|
|
| 38 | 155.48.105 | Крышка |
Загрузка ...
|
|
| 39 | 155.48.114 | Крышка |
Загрузка ...
|
|
| 40 | М6х30.7796 | Болт (d=6, l=30, L0=18, H=4, S=10) |
Загрузка ...
|
|
| 41 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 42 | М5х35.17473 | Винт |
Загрузка ...
|
|
| 43 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 44 | М6х16.17473 | Винт |
Загрузка ...
|
|
| 45 | М5.5927 | Гайка |
Загрузка ...
|
|
| 46 | М6.5927 | Гайка |
Загрузка ...
|
|
| 47 | 5 65Г.6402 | Шайба |
Загрузка ...
|
|
| 48 | 6 65Г.6402 | Шайба |
Загрузка ...
|
|
| 49 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 50 | 5.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
