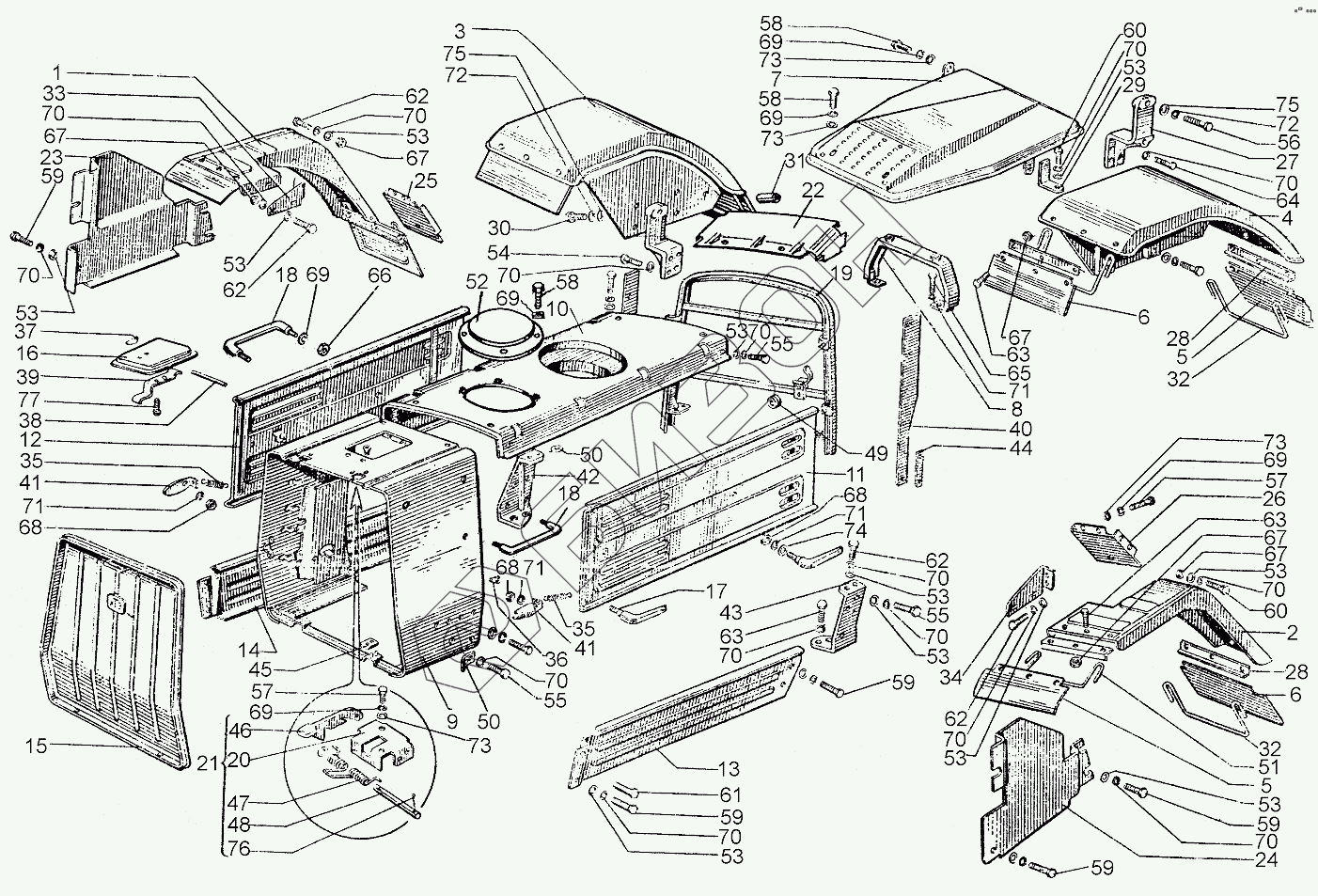

Графический каталог запасных частей к технике: ХТЗ Т-151К. Облицовка
151К.47.001-01
151К.47.001-02
151К.47.001-03
170.47.001
1
1
2
2
3
4
5
5
6
6
7
7
8
9
9
9
10
10
10
10
11
11
11
11
12
12
12
13
13
14
14
15
15
16
17
18
18
18
19
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
53
53
53
53
53
53
53
53
53
54
55
55
55
56
57
57
58
58
58
59
59
59
59
59
60
60
61
62
62
62
62
63
63
63
64
65
66
67
67
67
67
67
68
68
68
69
69
69
69
69
69
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
71
71
71
71
72
72
73
73
73
73
74
75
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151К.47.001-01 | 151К.47.001-01 | Облицовка |
Загрузка ...
|
|
| 151К.47.001-02 | 151К.47.001-02 | Облицовка |
Загрузка ...
|
|
| 151К.47.001-03 | 151К.47.001-03 | Облицовка |
Загрузка ...
|
|
| 170.47.001 | 170.47.001 | Облицовка |
Загрузка ...
|
|
| 1 | 151К.47.014 | Крыло правое |
Загрузка ...
|
|
| 1 | 170.47.014 | Крыло правое |
Загрузка ...
|
|
| 2 | 151К.47.015 | Крыло левое |
Загрузка ...
|
|
| 2 | 170.47.014-01 | Крыло левое |
Загрузка ...
|
|
| 3 | 151К.47.016-1 | Крыло заднее правое |
Загрузка ...
|
|
| 4 | 151К.47.017-1 | Крыло заднее левое |
Загрузка ...
|
|
| 5 | 151.47.037-1 | Щиток грязевой |
Загрузка ...
|
|
| 6 | 151.47.037-1-01 | Щиток грязевой |
Загрузка ...
|
|
| 7 | 151.47.039 | Платформа |
Загрузка ...
|
|
| 7 | 151.47.039-01 | Платформа |
Загрузка ...
|
|
| 8 | 151.47.040 | Опора платформы |
Загрузка ...
|
|
| 9 | 150.47.011-6-02 | Ограждение радиатора |
Загрузка ...
|
|
| 9 | 150.47.011-6-04 | Ограждение радиатора |
Загрузка ...
|
|
| 9 | 170.47.011-1 | Ограждение радиатора |
Загрузка ...
|
|
| 10 | 150.47.012-3 | Капот |
Загрузка ...
|
|
| 10 | 170.47.012 | Капот |
Загрузка ...
|
|
| 10 | 172.47.012-01 | Капот |
Загрузка ...
|
|
| 10 | 173.47.012 | Капот |
Загрузка ...
|
|
| 11 | 150.47.015-4 | Боковина |
Загрузка ...
|
|
| 11 | 170.47.015 | Боковина левая |
Загрузка ...
|
|
| 11 | 172.47.015 | Боковина левая |
Загрузка ...
|
|
| 11 | 173.47.015 | Боковина левая |
Загрузка ...
|
|
| 12 | 170.47.015-1 | Боковина правая |
Загрузка ...
|
|
| 12 | 172.47.015-1-02 | Боковина правая |
Загрузка ...
|
|
| 12 | 173.47.015-01 | Боковина правая |
Загрузка ...
|
|
| 13 | 150.47.017-1 | Брызговик передний левый |
Загрузка ...
|
|
| 13 | 170.47.017 | Брызговик |
Загрузка ...
|
|
| 14 | 150.47.018-1 | Брызговик передний правый |
Загрузка ...
|
|
| 14 | 170.47.017-01 | Брызговик |
Загрузка ...
|
|
| 15 | 150.47.023-4 | Сетка |
Загрузка ...
|
|
| 15 | 1 70 .47 . 023 | Сетка |
Загрузка ...
|
|
| 16 | 150.47.025-3 | Крышка люка |
Загрузка ...
|
|
| 17 | 150.47.046-1 | Ручка надставки |
Загрузка ...
|
|
| 18 | 150.47.053 | Ручка |
Загрузка ...
|
|
| 18 | 150.47.074 | Поручень |
Загрузка ...
|
|
| 19 | 150.47.058-1А | Рамка |
Загрузка ...
|
|
| 19 | 170.47.058 | Рамка |
Загрузка ...
|
|
| 20 | 150.47.062-1А | Корпус |
Загрузка ...
|
|
| 21 | 150.47.063-1А | Защёлка |
Загрузка ...
|
|
| 22 | 170.47.105 | Надставка крыши капота |
Загрузка ...
|
|
| 23 | 151К.47.124 | Брызговик правый |
Загрузка ...
|
|
| 23 | 170.47.124 | Брызговик |
Загрузка ...
|
|
| 24 | 170.47.124-01 | Брызговик |
Загрузка ...
|
|
| 24 | 151К.47.125 | Брызговик левый |
Загрузка ...
|
|
| 25 | 151М.47.126-1 | Лист правый |
Загрузка ...
|
|
| 26 | 151М.47.127-1 | Лист левый |
Загрузка ...
|
|
| 27 | 151К.47.184 | Кронштейн |
Загрузка ...
|
|
| 28 | 151.47.200 | Планка |
Загрузка ...
|
|
| 29 | 151К.47.210 | Кронштейн |
Загрузка ...
|
|
| 30 | 151.47.214 | Болт |
Загрузка ...
|
|
| 31 | 151К.47.270 | Проставка |
Загрузка ...
|
|
| 32 | 151К.47.271 | Пружина |
Загрузка ...
|
|
| 33 | 151К.47.274 | Уголок |
Загрузка ...
|
|
| 33 | 170.47.274 | Уголок |
Загрузка ...
|
|
| 34 | 151К.47.274-01 | Уголок |
Загрузка ...
|
|
| 34 | 170.47.274-01 | Уголок |
Загрузка ...
|
|
| 35 | 54.40.448А | Пружина |
Загрузка ...
|
|
| 36 | 125.47.187 | Упор резиновый |
Загрузка ...
|
|
| 37 | 150.45.393А | Ручка |
Загрузка ...
|
|
| 38 | 150.47.161-1 | Ось петли люка |
Загрузка ...
|
|
| 39 | 150.47.162-2 | Защелка люка |
Загрузка ...
|
|
| 40 | 150М.47.187 | Прокладка |
Загрузка ...
|
|
| 41 | 150.47.208 | Фиксатор боковины |
Загрузка ...
|
|
| 42 | 150.47.222-3 | Кронштейн правый |
Загрузка ...
|
|
| 43 | 150.47.223-3 | Кронштейн левый |
Загрузка ...
|
|
| 44 | 150.47.287-1 | Пластина |
Загрузка ...
|
|
| 45 | 150.47.310-1 | Проставка |
Загрузка ...
|
|
| 46 | 150.47.335 | Защелка |
Загрузка ...
|
|
| 47 | 150.47.336 | Пружина |
Загрузка ...
|
|
| 48 | 150.47.337 | Ось |
Загрузка ...
|
|
| 49 | 150.48.250-03 | Втулка |
Загрузка ...
|
|
| 50 | 150.49.144 | Ушко тренчика |
Загрузка ...
|
|
| 51 | 155.47.170 | Пружина |
Загрузка ...
|
|
| 52 | 156К.47.102 | Крышка |
Загрузка ...
|
|
| 53 | ШШс-11х25х2 | Шайба |
Загрузка ...
|
|
| 54 | М10х45.7795 | Болт |
Загрузка ...
|
|
| 55 | М10х55.7795 | Болт |
Загрузка ...
|
|
| 56 | М14х65.7795 | Болт |
Загрузка ...
|
|
| 57 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 58 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 59 | М10х16.7796 | Болт |
Загрузка ...
|
|
| 60 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 61 | 3М10х20.7796 | Болт |
Загрузка ...
|
|
| 62 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 63 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 64 | М10х35.7796 | Болт |
Загрузка ...
|
|
| 65 | М12х25.7796 | Болт |
Загрузка ...
|
|
| 66 | М8.5915 | Гайка |
Загрузка ...
|
|
| 67 | М10.5915 | Гайка |
Загрузка ...
|
|
| 68 | М12.5915 | Гайка |
Загрузка ...
|
|
| 69 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 70 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 71 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 72 | 14 65Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 74 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 75 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 76 | 2х12.397 | Шплинт |
Загрузка ...
|
|
| 77 | 2-5х13.1144 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
