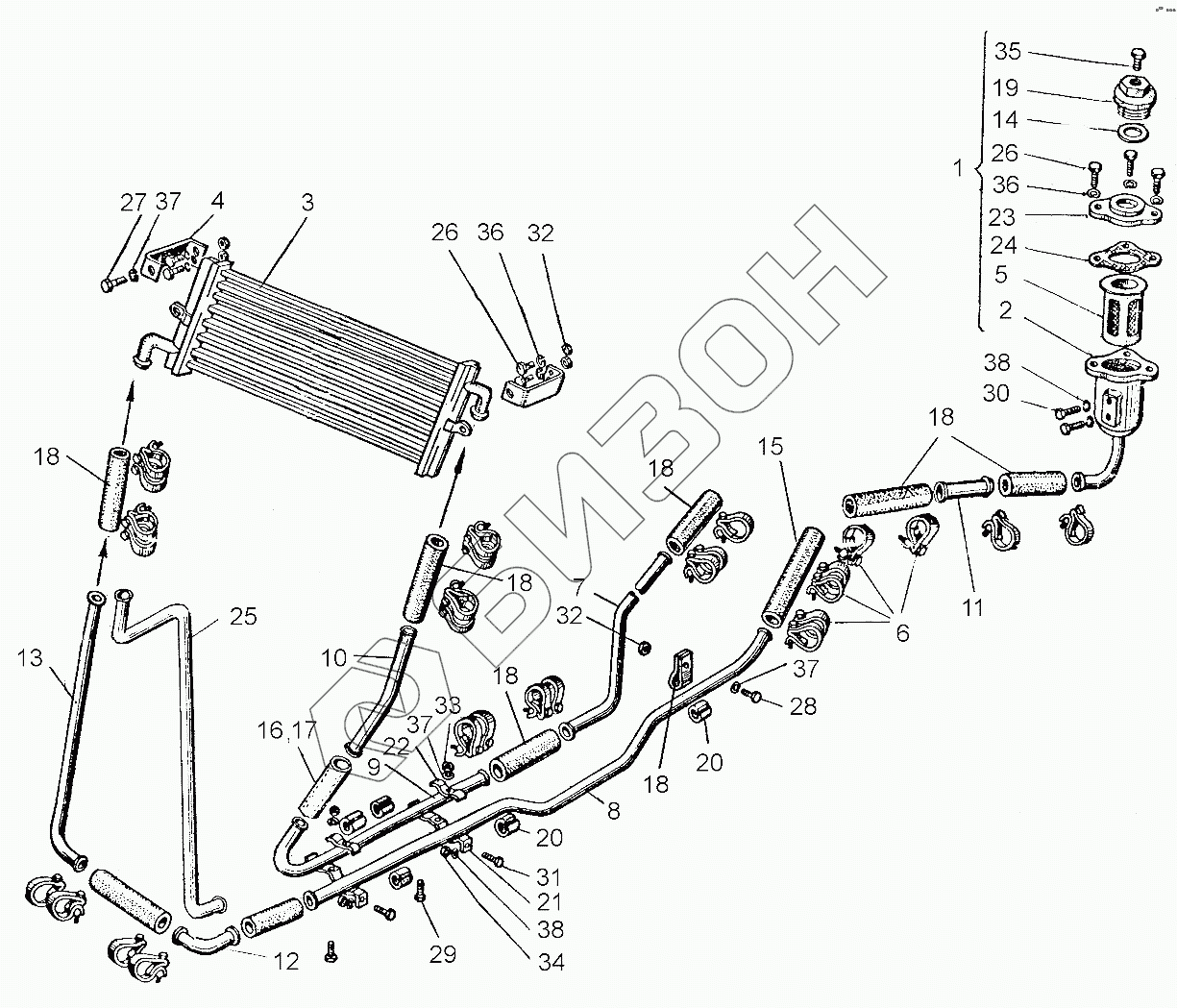

Графический каталог запасных частей к технике: ХТЗ Т-151К. Гидросистема трансмиссии
170.55.001А
151.55.001-6-01
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
16
16
16
17
18
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
36
37
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 170.55.001А | 170.55.001А | Гидросистема трансмиссии |
Загрузка ...
|
|
| 151.55.001-6-01 | 151.55.001-6-01 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 1 | 151.55.029 | Фильтр |
Загрузка ...
|
|
| 2 | 151.55.030-2 | Корпус |
Загрузка ...
|
|
| 3 | 150.55.022-8 | Радиатор |
Загрузка ...
|
|
| 4 | 150.55.024-5 | Кронштейн |
Загрузка ...
|
|
| 5 | 150.55.062 | Фильтр заливной в сборе |
Загрузка ...
|
|
| 6 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 7 | 151.55.140-2 | Труба |
Загрузка ...
|
|
| 8 | 151.55.142-4 | Труба |
Загрузка ...
|
|
| 9 | 151.55.143-1 | Труба |
Загрузка ...
|
|
| 9 | 170.55.101-2 | Труба |
Загрузка ...
|
|
| 10 | 151.55.150 | Труба |
Загрузка ...
|
|
| 10 | 153Б.55.101-1А | Труба |
Загрузка ...
|
|
| 11 | 151.55.151-01 | Труба |
Загрузка ...
|
|
| 12 | 151.55.152 | Труба |
Загрузка ...
|
|
| 13 | 151.55.154 | Труба |
Загрузка ...
|
|
| 14 | 74.54.442 | Прокладка |
Загрузка ...
|
|
| 15 | 125.40.228 | Шланг |
Загрузка ...
|
|
| 16 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 17 | 150.55.149 | Шланг |
Загрузка ...
|
|
| 18 | 150.55.156 | Скоба |
Загрузка ...
|
|
| 19 | 150.55.177 | Пробка |
Загрузка ...
|
|
| 20 | 150.55.189 | Трубка резиновая |
Загрузка ...
|
|
| 21 | 150.55.190 | Кронштейн |
Загрузка ...
|
|
| 22 | 150.55.191 | Прижим |
Загрузка ...
|
|
| 23 | 150.55.226А | Крышка |
Загрузка ...
|
|
| 24 | 150.55.233 | Прокладка |
Загрузка ...
|
|
| 25 | 170.55.103-1А | Труба |
Загрузка ...
|
|
| 26 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 27 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 28 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 29 | М10х40.7796 | Болт |
Загрузка ...
|
|
| 30 | М12х25.7796 | Болт |
Загрузка ...
|
|
| 31 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 32 | М8.5915 | Гайка |
Загрузка ...
|
|
| 33 | М10.5915 | Гайка |
Загрузка ...
|
|
| 34 | М12.5915 | Гайка |
Загрузка ...
|
|
| 35 | КГ 3/8'' | Пробка |
Загрузка ...
|
|
| 36 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 37 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 38 | 12 65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
