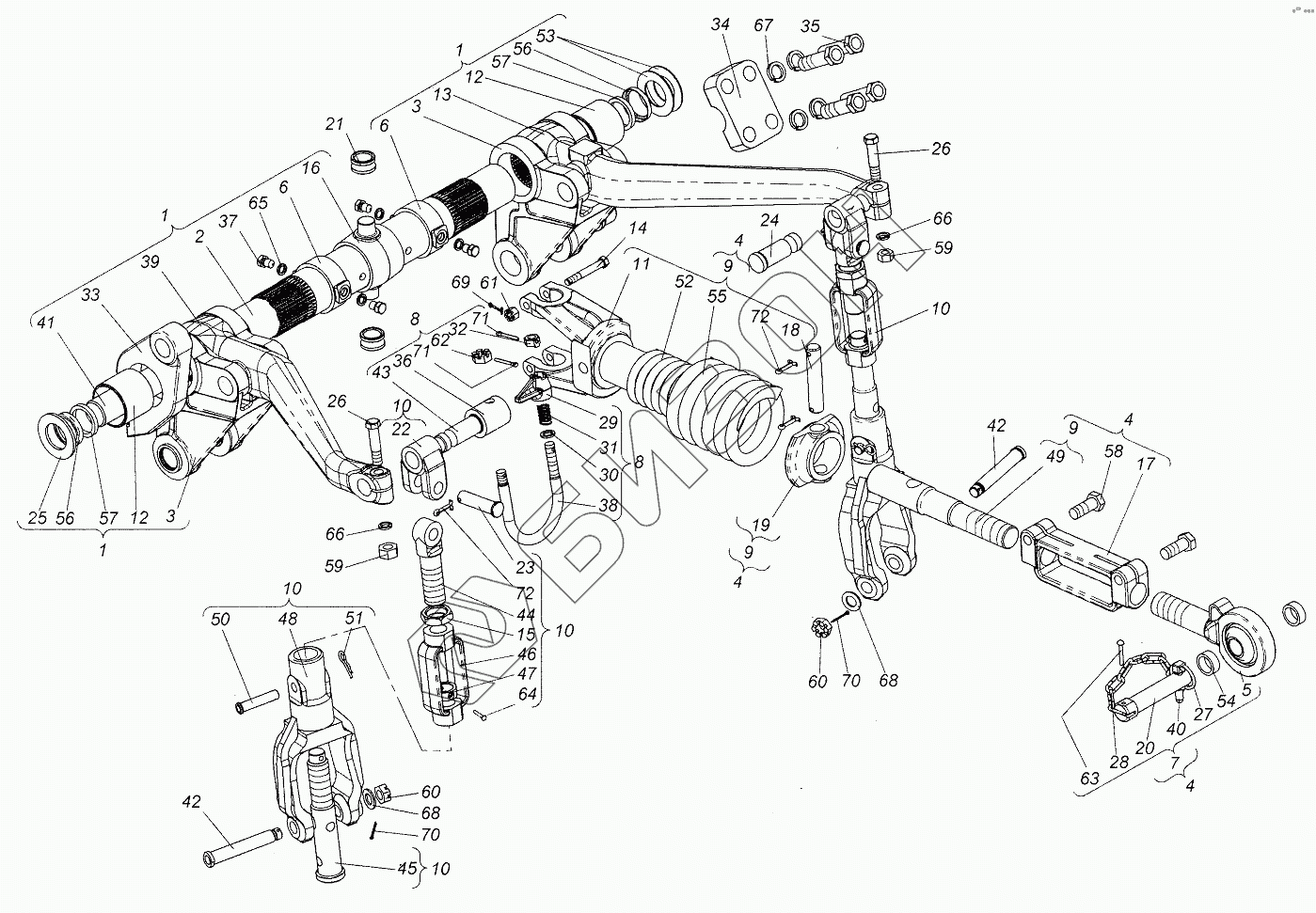

Графический каталог запасных частей к технике: ХТЗ Т-151К. Устройство навесное
151К.56.001-01
151К.56.001
1
1
1
2
3
3
4
4
4
4
5
6
6
7
8
8
9
9
9
10
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
59
60
60
61
62
63
64
65
66
66
67
68
68
69
70
70
71
71
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151К.56.001-01 | 151К.56.001-01 | Устройство навесное |
Загрузка ...
|
|
| 151К.56.001 | 151К.56.001 | Устройство навесное |
Загрузка ...
|
|
| 1 | 151К.56.016 | Ось верхняя |
Загрузка ...
|
|
| 2 | 151К.56.018 | Вал рычагов |
Загрузка ...
|
|
| 3 | 120.56.015 | Рычаг штока |
Загрузка ...
|
|
| 4 | 150.56.029-1В | Тяга верхняя |
Загрузка ...
|
|
| 5 | 150.56.030А | Головка |
Загрузка ...
|
|
| 6 | 150.56.032 | Кольцо упорное в сборе |
Загрузка ...
|
|
| 7 | 150.56.034А | Головка с пальцем |
Загрузка ...
|
|
| 8 | 150.56.035-1 | Фиксатор в сборе |
Загрузка ...
|
|
| 9 | 150.56.036А | Вилка |
Загрузка ...
|
|
| 10 | 150.56.039 | Раскос в сборе |
Загрузка ...
|
|
| 11 | 150.56.043-1 | Вилка |
Загрузка ...
|
|
| 12 | 151К.56.104 | Втулка |
Загрузка ...
|
|
| 13 | 151К.56.105-03 | Рычаг подъемный |
Загрузка ...
|
|
| 14 | 74.56.456 | Гайка упорная |
Загрузка ...
|
|
| 15 | 74.56.458 | Гайка М36 ГОСТ 2526-62 |
Загрузка ...
|
|
| 16 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 17 | 77.60.144А | Муфта верхней тяги |
Загрузка ...
|
|
| 18 | 77.60.146 | Палец |
Загрузка ...
|
|
| 19 | 77.60.147 | Шайба упорная |
Загрузка ...
|
|
| 20 | 77.60.158 | Палец верхней тяги |
Загрузка ...
|
|
| 21 | 77.60.161 | Втулка малая |
Загрузка ...
|
|
| 22 | 77.60.164-1А | Серьга раскоса |
Загрузка ...
|
|
| 23 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 24 | 77.60.168-1 | Палец рычага малый |
Загрузка ...
|
|
| 25 | 77.60.169 | Шайба |
Загрузка ...
|
|
| 26 | 77.60.174-1 | Болт рычагов |
Загрузка ...
|
|
| 27 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 28 | 77.60.203-1 | Цепочка |
Загрузка ...
|
|
| 29 | 77.60.627А | Упор поворотный |
Загрузка ...
|
|
| 30 | 77.60.628 | Шайба фиксатора |
Загрузка ...
|
|
| 31 | 77.60.629 | Пружина фиксатора |
Загрузка ...
|
|
| 32 | 77.60.634 | Шайба фиксатора |
Загрузка ...
|
|
| 33 | 120.56.133 | Рычаг упорный |
Загрузка ...
|
|
| 34 | 150.56.115-2 | Крышка бугеля стойки |
Загрузка ...
|
|
| 35 | 150.56.116-3 | Болт специальный |
Загрузка ...
|
|
| 36 | 150.56.144 | Втулка фиксатора |
Загрузка ...
|
|
| 37 | 150.56.149 | Винт установочный |
Загрузка ...
|
|
| 38 | 150.56.150-1 | Фиксатор |
Загрузка ...
|
|
| 39 | 150.56.151А | Рычаг подъемный левый |
Загрузка ...
|
|
| 40 | 150.56.153 | Чека |
Загрузка ...
|
|
| 41 | 150.56.161 | Ось верхняя |
Загрузка ...
|
|
| 42 | 150.56.169-1 | Палец рычагов нижний |
Загрузка ...
|
|
| 43 | 150.56.172 | Палец рычага |
Загрузка ...
|
|
| 44 | 150.56.185 | Винт раскоса верхний |
Загрузка ...
|
|
| 45 | 150.56.186 | Винт раскоса |
Загрузка ...
|
|
| 46 | 150.56.187 | Муфта раскоса |
Загрузка ...
|
|
| 47 | 150.56.188 | Кольцо предохранительное |
Загрузка ...
|
|
| 48 | 150.56.213 | Вилка раскоса |
Загрузка ...
|
|
| 49 | 150.56.347 | Винт |
Загрузка ...
|
|
| 50 | 150.56.402 | Ось |
Загрузка ...
|
|
| 51 | 150.56.403 | Шплинт |
Загрузка ...
|
|
| 52 | 151.56.143 | Пружина |
Загрузка ...
|
|
| 53 | 151.56.196 | Шайба |
Загрузка ...
|
|
| 54 | 151.56.307 | Втулка |
Загрузка ...
|
|
| 55 | 151.56.643 | Пружина |
Загрузка ...
|
|
| 56 | 151М.56.201 | Колпак |
Загрузка ...
|
|
| 57 | 151М.56.202 | Кольцо СП-60-47-8 ГОСТ 6308-71 |
Загрузка ...
|
|
| 58 | М20х55.7796 | Болт |
Загрузка ...
|
|
| 59 | М16.5915 | Гайка |
Загрузка ...
|
|
| 60 | М20х1,5.5915 | Гайка |
Загрузка ...
|
|
| 61 | М12х1,25.5918 | Гайка |
Загрузка ...
|
|
| 62 | М16.5919 | Гайка |
Загрузка ...
|
|
| 63 | 6х42.10299 | Заклепка |
Загрузка ...
|
|
| 64 | 8х45.10300 | Заклепка |
Загрузка ...
|
|
| 65 | 14 65Г.6402 | Шайба |
Загрузка ...
|
|
| 66 | 16 65Г.6402 | Шайба |
Загрузка ...
|
|
| 67 | 24 65Г.6402 | Шайба |
Загрузка ...
|
|
| 68 | 20.04.11371 | Шайба |
Загрузка ...
|
|
| 69 | 3,2х25.397 | Шплинт |
Загрузка ...
|
|
| 70 | 4х36.397 | Шплинт |
Загрузка ...
|
|
| 71 | 5х36.397 | Шплинт |
Загрузка ...
|
|
| 72 | 6,3х40.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
