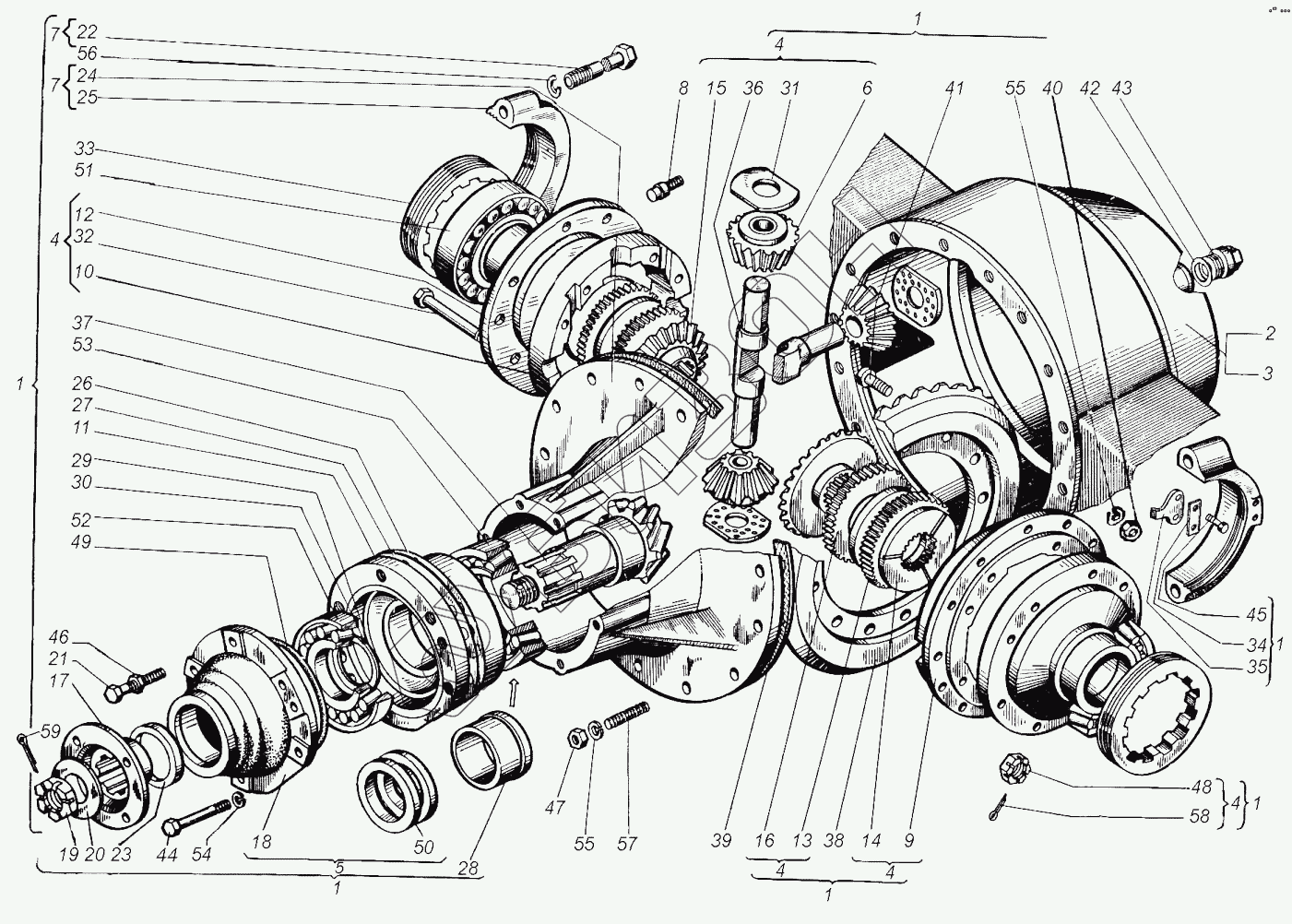

Графический каталог запасных частей к технике: ХТЗ Т-151К. Мосты задний и передний
151.73.001-5
151.72.001-5
1
1
1
1
1
1
2
3
4
4
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.73.001-5 | 151.73.001-5 | Мост задний |
Загрузка ...
|
|
| 151.72.001-5 | 151.72.001-5 | Мост передний |
Загрузка ...
|
|
| 1 | 151.72.011-5Д | Передача главная |
Загрузка ...
|
|
| 2 | 151.72.012 | Картер моста переднего в сборе |
Загрузка ...
|
|
| 3 | 151.73.012А | Картер моста заднего в сборе |
Загрузка ...
|
|
| 4 | 151.72.013-7 | Дифференциал |
Загрузка ...
|
|
| 5 | 151.72.015 | Крышка корпуса |
Загрузка ...
|
|
| 6 | 151.72.020-1 | Сателлит со втулкой в сборе |
Загрузка ...
|
|
| 7 | 125.72.016-2 | Корпус главной передачи |
Загрузка ...
|
|
| 8 | 125.72.019 | Сапун в сборе |
Загрузка ...
|
|
| 9 | 151.72.106 | Коробка дифференциала левая |
Загрузка ...
|
|
| 10 | 151.72.107 | Коробка дифференциала правая |
Загрузка ...
|
|
| 11 | 151.72.110 | Стакан |
Загрузка ...
|
|
| 12 | 151.72.162-1Б | Фланец коробки дифференциала |
Загрузка ...
|
|
| 13 | 151.72.211-1А | Диск |
Загрузка ...
|
|
| 14 | 151.72.212-1А | Диск |
Загрузка ...
|
|
| 15 | 151.72.216-2 | Муфта полуоси |
Загрузка ...
|
|
| 16 | 151.72.218А | Диск |
Загрузка ...
|
|
| 17 | 151.72.220 | Фланец ведущей шестерни |
Загрузка ...
|
|
| 18 | 151.72.221 | Крышка |
Загрузка ...
|
|
| 19 | 151.72.226 | Гайка специальная |
Загрузка ...
|
|
| 20 | 151.72.227А | Шайба |
Загрузка ...
|
|
| 21 | 151.72.254 | Болт М12-6gх70.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | 151.72.256-1 | Болт |
Загрузка ...
|
|
| 23 | 151.72.263 | Шайба |
Загрузка ...
|
|
| 24 | 125.72.102-1Б | Корпус |
Загрузка ...
|
|
| 25 | 125.72.105-1 | Крышка |
Загрузка ...
|
|
| 26 | 125.72.120 | Прокладка регулировочная главной пары |
Загрузка ...
|
|
| 27 | 125.72.121 | Прокладка регулировочная главной пары |
Загрузка ...
|
|
| 28 | 125.72.122-2 | Кольцо |
Загрузка ...
|
|
| 29 | 125.72.124 | Прокладка регулировочная подшипников |
Загрузка ...
|
|
| 30 | 125.72.125 | Прокладка регулировочная подшипников |
Загрузка ...
|
|
| 31 | 125.72.131 | Шайба опорная сателлита |
Загрузка ...
|
|
| 32 | 125.72.132 | Болт дифференциала |
Загрузка ...
|
|
| 33 | 125.72.136А | Гайка регулировочная |
Загрузка ...
|
|
| 34 | 125.72.146 | Шайба стопорная |
Загрузка ...
|
|
| 35 | 125.72.147 | Шайба замковая |
Загрузка ...
|
|
| 36 | 125.72.155 | Палец дифференциала |
Загрузка ...
|
|
| 37 | 150.38.103-2 | Шестерня ведущая |
Загрузка ...
|
|
| 38 | 150.38.104-4 | Шестерня |
Загрузка ...
|
|
| 39 | 150.38.108-1А | Прокладка |
Загрузка ...
|
|
| 40 | 150.38.121 | Гайка |
Загрузка ...
|
|
| 41 | 150.38.226-01 | Болт |
Загрузка ...
|
|
| 42 | КУ-39 | Кольцо уплотняющее |
Загрузка ...
|
|
| 43 | ПММ-39Б | Пробка магнитная |
Загрузка ...
|
|
| 44 | М12х55.7795 | Болт (d=12, l=55, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 45 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 46 | М12.5915 | Гайка |
Загрузка ...
|
|
| 47 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 48 | М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 49 | 165-170-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 50 | 1.1-80х105-4.8752 | Манжета |
Загрузка ...
|
|
| 51 | 7517А.27365 | Подшипник |
Загрузка ...
|
|
| 52 | 7313А.27365 | Подшипник |
Загрузка ...
|
|
| 53 | 7614А.27365 | Подшипник |
Загрузка ...
|
|
| 54 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 14ОТ 65Г.6402 | Шайба |
Загрузка ...
|
|
| 56 | 20Т 65Г.6402 | Шайба |
Загрузка ...
|
|
| 57 | М14х1,5х35.22034 | Шпилька (d=14, l=35, l0=28, l1=18) |
Загрузка ...
|
|
| 58 | 3,2х20.397 | Шплинт |
Загрузка ...
|
|
| 59 | 6,3х50.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
