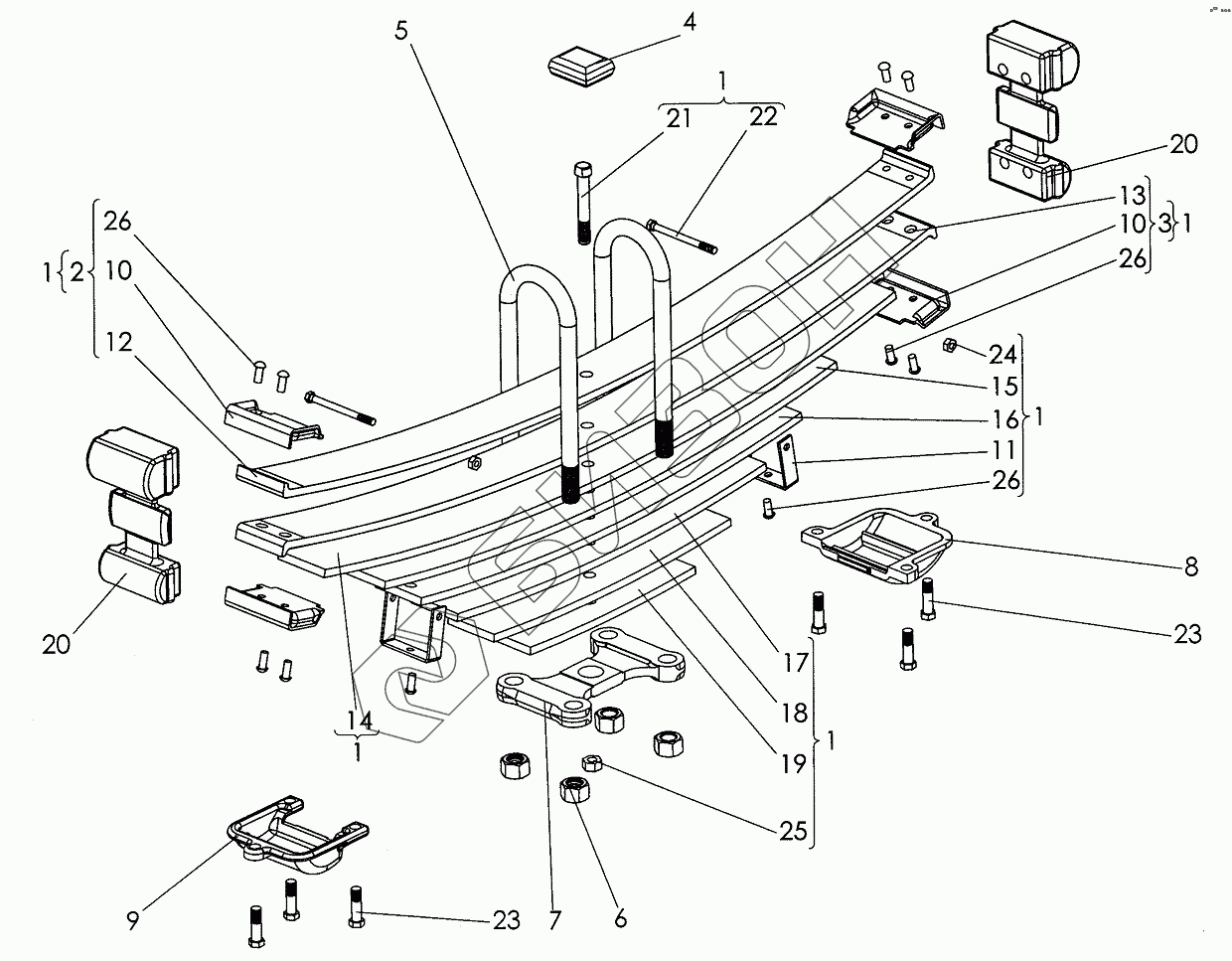

Графический каталог запасных частей к технике: ХТЗ Т-151К. Подвеска
156.31.001
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 156.31.001 | 156.31.001 | Подвеска |
Загрузка ...
|
|
| 1 | 214-2902012-06 | Рессора |
Загрузка ...
|
|
| 2 | 214-2902074-05 | Лист №1 с чашками |
Загрузка ...
|
|
| 3 | 214-2902076-05 | Лист №2 с чашками |
Загрузка ...
|
|
| 4 | 125.31.105А | Буфер |
Загрузка ...
|
|
| 5 | 151.31.101-2 | Стремянка |
Загрузка ...
|
|
| 6 | 151.31.106А | Гайка |
Загрузка ...
|
|
| 7 | 151.31.110-1Б-01 | Подкладка |
Загрузка ...
|
|
| 8 | 151.31.111-1 | Крышка |
Загрузка ...
|
|
| 9 | 151.31.112-1 | Крышка |
Загрузка ...
|
|
| 10 | 214-2902036 | Чашка |
Загрузка ...
|
|
| 11 | 214-2902061-01 | Хомут |
Загрузка ...
|
|
| 12 | 214-2902101-05 | Лист №1 |
Загрузка ...
|
|
| 13 | 214-2902102-05 | Лист №2 |
Загрузка ...
|
|
| 14 | 214-2902103-06 | Лист №3 |
Загрузка ...
|
|
| 15 | 214-2902104-06 | Лист №4 |
Загрузка ...
|
|
| 16 | 214-2902105-06 | Лист №5 |
Загрузка ...
|
|
| 17 | 214-2902106-06 | Лист №6 |
Загрузка ...
|
|
| 18 | 214-2902107-06 | Лист №7 |
Загрузка ...
|
|
| 19 | 214-2902108-06 | Лист №8 |
Загрузка ...
|
|
| 20 | 214-2902430-А2 | Подушка |
Загрузка ...
|
|
| 21 | 695Б-2912032-03 | Болт |
Загрузка ...
|
|
| 22 | М10х120.7795 | Болт |
Загрузка ...
|
|
| 23 | М14х50.7796 | Болт |
Загрузка ...
|
|
| 24 | М10.5915 | Гайка |
Загрузка ...
|
|
| 25 | М16.5915 | Гайка |
Загрузка ...
|
|
| 26 | 10х24.37.001.153 | Заклепка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
