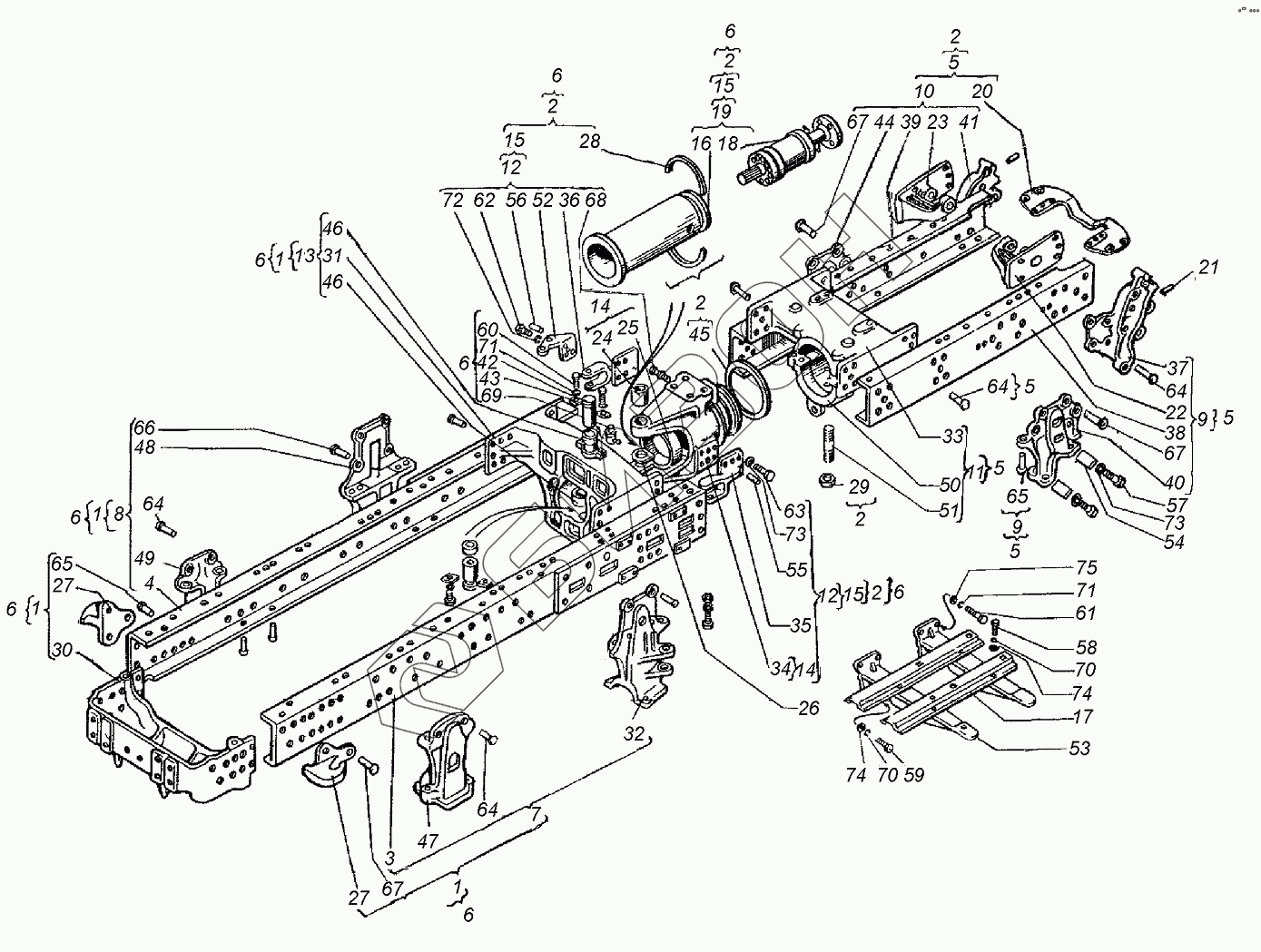

Графический каталог запасных частей к технике: ХТЗ Т-151К. Рама
151К.30.001-1-05
151К.30.001-1
170.30.001
151К.30.001-1-06
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
8
8
8
8
9
9
10
11
12
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
65
65
66
67
67
67
68
69
70
70
71
71
72
73
73
74
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151К.30.001-1-05 | 151К.30.001-1-05 | Рама |
Загрузка ...
|
|
| 151К.30.001-1 | 151К.30.001-1 | Рама |
Загрузка ...
|
|
| 170.30.001 | 170.30.001 | Рама |
Загрузка ...
|
|
| 151К.30.001-1-06 | 151К.30.001-1-06 | Рама |
Загрузка ...
|
|
| 1 | 151К.30.011 | Рама передняя |
Загрузка ...
|
|
| 1 | 170.30.011 | Часть рамы передней |
Загрузка ...
|
|
| 1 | 151К.30.011-03 | Часть рамы передней |
Загрузка ...
|
|
| 1 | 151К.30.011-04 | Часть рамы передней |
Загрузка ...
|
|
| 2 | 151К.30.012 | Часть рамы задняя |
Загрузка ...
|
|
| 3 | 151К.30.013 | Лонжерон |
Загрузка ...
|
|
| 3 | 151К.30.013-03 | Лонжерон |
Загрузка ...
|
|
| 3 | 170.30.013 | Лонжерон |
Загрузка ...
|
|
| 4 | 151К.30.014 | Лонжерон |
Загрузка ...
|
|
| 4 | 151К.30.014-03 | Лонжерон |
Загрузка ...
|
|
| 4 | 151К.30.014-04 | Лонжерон |
Загрузка ...
|
|
| 4 | 170.30.014 | Лонжерон |
Загрузка ...
|
|
| 5 | 151К.30.027 | Часть рамы задняя |
Загрузка ...
|
|
| 6 | 151К.30.030-1 | Рама |
Загрузка ...
|
|
| 6 | 151К.30.030-1-05 | Рама |
Загрузка ...
|
|
| 6 | 151К.30.030-1-06 | Рама |
Загрузка ...
|
|
| 6 | 170.30.030 | Рама |
Загрузка ...
|
|
| 7 | 151К.30.032 | Лонжерон |
Загрузка ...
|
|
| 7 | 151К.30.032-03 | Лонжерон |
Загрузка ...
|
|
| 7 | 170.30.032 | Лонжерон |
Загрузка ...
|
|
| 8 | 170.30.033 | Лонжерон |
Загрузка ...
|
|
| 8 | 151К.30.033-03 | Лонжерон |
Загрузка ...
|
|
| 8 | 151К.30.033 | Лонжерон |
Загрузка ...
|
|
| 8 | 151К.30.033-04 | Лонжерон |
Загрузка ...
|
|
| 9 | 151К.30.034 | Лонжерон |
Загрузка ...
|
|
| 10 | 151К.30.035 | Лонжерон |
Загрузка ...
|
|
| 11 | 151.30.017-2 | Опора шарнира задняя в сборе |
Загрузка ...
|
|
| 12 | 151.30.018-3 | Корпус шарнира в сборе |
Загрузка ...
|
|
| 13 | 151.30.024 | Опора шарнира передняя в сборе |
Загрузка ...
|
|
| 14 | 151.30.028 | Корпус |
Загрузка ...
|
|
| 15 | 151.30.044 | Корпус |
Загрузка ...
|
|
| 16 | 151.30.046-3А | Труба |
Загрузка ...
|
|
| 17 | 151.30.054 | Поперечина |
Загрузка ...
|
|
| 18 | 151.36.013-3 | Опора |
Загрузка ...
|
|
| 19 | 151.36.014А | Опора с трубой |
Загрузка ...
|
|
| 20 | 151К.30.168 | Кронштейн |
Загрузка ...
|
|
| 21 | 74.56.415 | Штифт |
Загрузка ...
|
|
| 22 | 120.30.127-3А-02 | Кронштейн |
Загрузка ...
|
|
| 23 | 120.30.127-3А-03 | Кронштейн |
Загрузка ...
|
|
| 24 | 125.30.136 | Втулка |
Загрузка ...
|
|
| 25 | 125.30.138 | Втулка горизонтального шарнира |
Загрузка ...
|
|
| 26 | 125.30.140 | Шайба вертикального шарнира |
Загрузка ...
|
|
| 27 | 125.30.154А | Крюк передний |
Загрузка ...
|
|
| 28 | 125.30.216 | Полукольцо |
Загрузка ...
|
|
| 29 | 125.30.220А | Гайка |
Загрузка ...
|
|
| 30 | 125.30.101-1А | Брус |
Загрузка ...
|
|
| 31 | 151.30.102-2 | Опора |
Загрузка ...
|
|
| 32 | 151.30.107-5В | Кронштейн |
Загрузка ...
|
|
| 33 | 151.30.119-1В | Опора |
Загрузка ...
|
|
| 34 | 151.30.120-5А | Корпус |
Загрузка ...
|
|
| 35 | 151.30.121А | Ухо |
Загрузка ...
|
|
| 36 | 151.30.122-2А | Ухо |
Загрузка ...
|
|
| 37 | 151.30.124-5 | Кронштейн |
Загрузка ...
|
|
| 38 | 151.30.125-1А-02 | Лонжерон |
Загрузка ...
|
|
| 39 | 151.30.126-1А-02 | Лонжерон |
Загрузка ...
|
|
| 40 | 151.30.128-3 | Кронштейн |
Загрузка ...
|
|
| 41 | 151.30.135-3 | Кронштейн |
Загрузка ...
|
|
| 42 | 151.30.137-1 | Ось |
Загрузка ...
|
|
| 43 | 151.30.145-1 | Стопор |
Загрузка ...
|
|
| 44 | 151.30.148-3 | Кронштейн |
Загрузка ...
|
|
| 45 | 151.30.162-1 | Кольцо проставочное |
Загрузка ...
|
|
| 46 | 151.30.164 | Втулка внутренняя |
Загрузка ...
|
|
| 47 | 151.30.201-2Б | Кронштейн |
Загрузка ...
|
|
| 48 | 151.30.202-5В | Кронштейн |
Загрузка ...
|
|
| 49 | 151.30.204-2Б | Кронштейн |
Загрузка ...
|
|
| 50 | 151.30.217-1Б | Бугель |
Загрузка ...
|
|
| 51 | 151.30.218 | Шпилька |
Загрузка ...
|
|
| 52 | 151.30.234 | Кронштейн следящей тяги |
Загрузка ...
|
|
| 53 | 151.30.243-2 | Кронштейн |
Загрузка ...
|
|
| 54 | 151.30.246 | Планка |
Загрузка ...
|
|
| 55 | 151.30.263 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 |
Загрузка ...
|
|
| 56 | А02-35 | Штифт цилиндрический |
Загрузка ...
|
|
| 57 | М24х2х130.7795 | Болт |
Загрузка ...
|
|
| 58 | М10х16.7796 | Болт |
Загрузка ...
|
|
| 59 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 60 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 61 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 62 | М16х35.7796 | Болт (d=16, l=35, L0=35, H=9, S=22) |
Загрузка ...
|
|
| 63 | М24х2х50.7796 | Болт |
Загрузка ...
|
|
| 64 | 20х55.10299 | Заклепка |
Загрузка ...
|
|
| 65 | 20х60.10299 | Заклепка |
Загрузка ...
|
|
| 66 | 20х70.10299 | Заклепка |
Загрузка ...
|
|
| 67 | 20х80.10299 | Заклепка |
Загрузка ...
|
|
| 68 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 69 | 2.3.45.19853 | Масленка |
Загрузка ...
|
|
| 70 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 71 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 72 | 16 65Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 24 65Г.6402 | Шайба |
Загрузка ...
|
|
| 74 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 75 | 12.04.11371 | Шайба |
Загрузка ...
|
