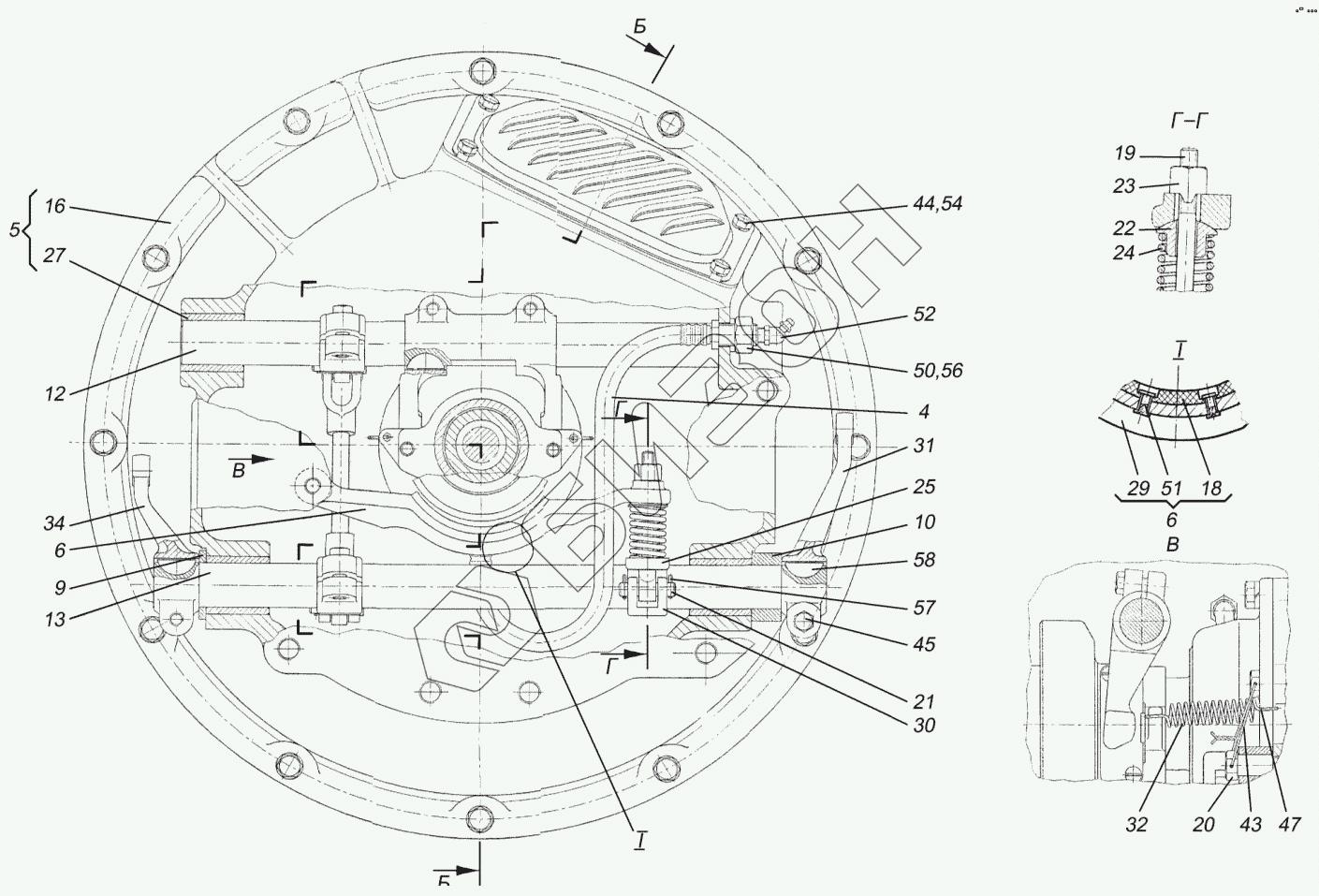

Графический каталог запасных частей к технике: ХТЗ Т-151К. Муфта главного сцепления
172.21.031
4
5
6
6
9
10
12
13
16
18
19
20
21
22
23
24
25
27
29
30
31
32
34
43
44
45
47
50
51
52
54
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 172.21.031 | 172.21.031 | Муфта главного сцепления |
Загрузка ...
|
|
| 1 | 172.21.032 | Муфта |
Загрузка ...
|
|
| 2 | 172.21.033 | Тяга |
Загрузка ...
|
|
| 3 | 172.21.034 | Вал |
Загрузка ...
|
|
| 4 | 172.21.035 | Трубка |
Загрузка ...
|
|
| 5 | 172.21.041 | Корпус муфты |
Загрузка ...
|
|
| 6 | 150.21.028 | Колодка тормозка |
Загрузка ...
|
|
| 7 | 172.21.120 | Корпус муфты |
Загрузка ...
|
|
| 8 | 172.21.121 | Вилка |
Загрузка ...
|
|
| 9 | 172.21.129 | Втулка |
Загрузка ...
|
|
| 10 | 172.21.129-01 | Втулка |
Загрузка ...
|
|
| 11 | 172.21.136 | Рычаг |
Загрузка ...
|
|
| 12 | 172.21.137 | Валик |
Загрузка ...
|
|
| 13 | 172.21.138 | Валик |
Загрузка ...
|
|
| 14 | 172.21.141 | Пластина |
Загрузка ...
|
|
| 15 | 172.21.141-01 | Пластина |
Загрузка ...
|
|
| 16 | 172.21.202 | Корпус |
Загрузка ...
|
|
| 17 | 172.21.222 | Стакан |
Загрузка ...
|
|
| 18 | 125.21.242 | Накладка колодки тормозка |
Загрузка ...
|
|
| 19 | 125.21.244 | Серьга тормозка |
Загрузка ...
|
|
| 20 | 125.21.245 | Болт тормозка |
Загрузка ...
|
|
| 21 | 125.21.246 | Палец |
Загрузка ...
|
|
| 22 | 125.21.247 | Седло пружины |
Загрузка ...
|
|
| 23 | 125.21.248 | Гайка регулировочная |
Загрузка ...
|
|
| 24 | 125.21.249 | Пружина тормозка |
Загрузка ...
|
|
| 25 | 125.21.250 | Стакан пружины тормозка |
Загрузка ...
|
|
| 26 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 27 | 150.21.232 | Втулка валика выключения |
Загрузка ...
|
|
| 28 | 150.21.234-1 | Крышка люка |
Загрузка ...
|
|
| 29 | 150.21.241 | Колодка тормозка |
Загрузка ...
|
|
| 30 | 150.21.243 | Муфта серьги тормозка |
Загрузка ...
|
|
| 31 | 150.21.271-4 | Рычаг выключения |
Загрузка ...
|
|
| 32 | 150.21.330 | Пружина |
Загрузка ...
|
|
| 33 | 150.40.237 | Ось |
Загрузка ...
|
|
| 34 | 151.21.261-1 | Рычаг сервомеханизма |
Загрузка ...
|
|
| 35 | 182.1601183 | Кольцо |
Загрузка ...
|
|
| 36 | 182.1601187 | Сухарь |
Загрузка ...
|
|
| 37 | 182.1601193-01 | Втулка |
Загрузка ...
|
|
| 38 | 182.1601198-10 | Кольцо |
Загрузка ...
|
|
| 39 | 182.1601199-01 | Кольцо |
Загрузка ...
|
|
| 40 | 183.1601195 | Шайба |
Загрузка ...
|
|
| 41 | 183.1601197 | Кольцо |
Загрузка ...
|
|
| 42 | ПЖ-1,6х180 | Проволока |
Загрузка ...
|
|
| 43 | ПЖ-1,6х250 | Проволока |
Загрузка ...
|
|
| 44 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 45 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 46 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 47 | 3М12х30.7796 | Болт (d=12, l=30, L0=30, H=8, S=17) |
Загрузка ...
|
|
| 48 | М12х40.7796 | Болт |
Загрузка ...
|
|
| 49 | М5х12.17475 | Винт |
Загрузка ...
|
|
| 50 | М16х1,5.5915 | Гайка |
Загрузка ...
|
|
| 51 | 2-4х12.12642 | Заклепка |
Загрузка ...
|
|
| 52 | 2.3х45.19853 | Масленка |
Загрузка ...
|
|
| 53 | 70-117.8338 | Подшипник |
Загрузка ...
|
|
| 54 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 12Т 65Г.6402 | Шайба |
Загрузка ...
|
|
| 56 | 16 65Г.6402 | Шайба |
Загрузка ...
|
|
| 57 | 3,2х25.397 | Шплинт |
Загрузка ...
|
|
| 58 | 8х11.24071 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
