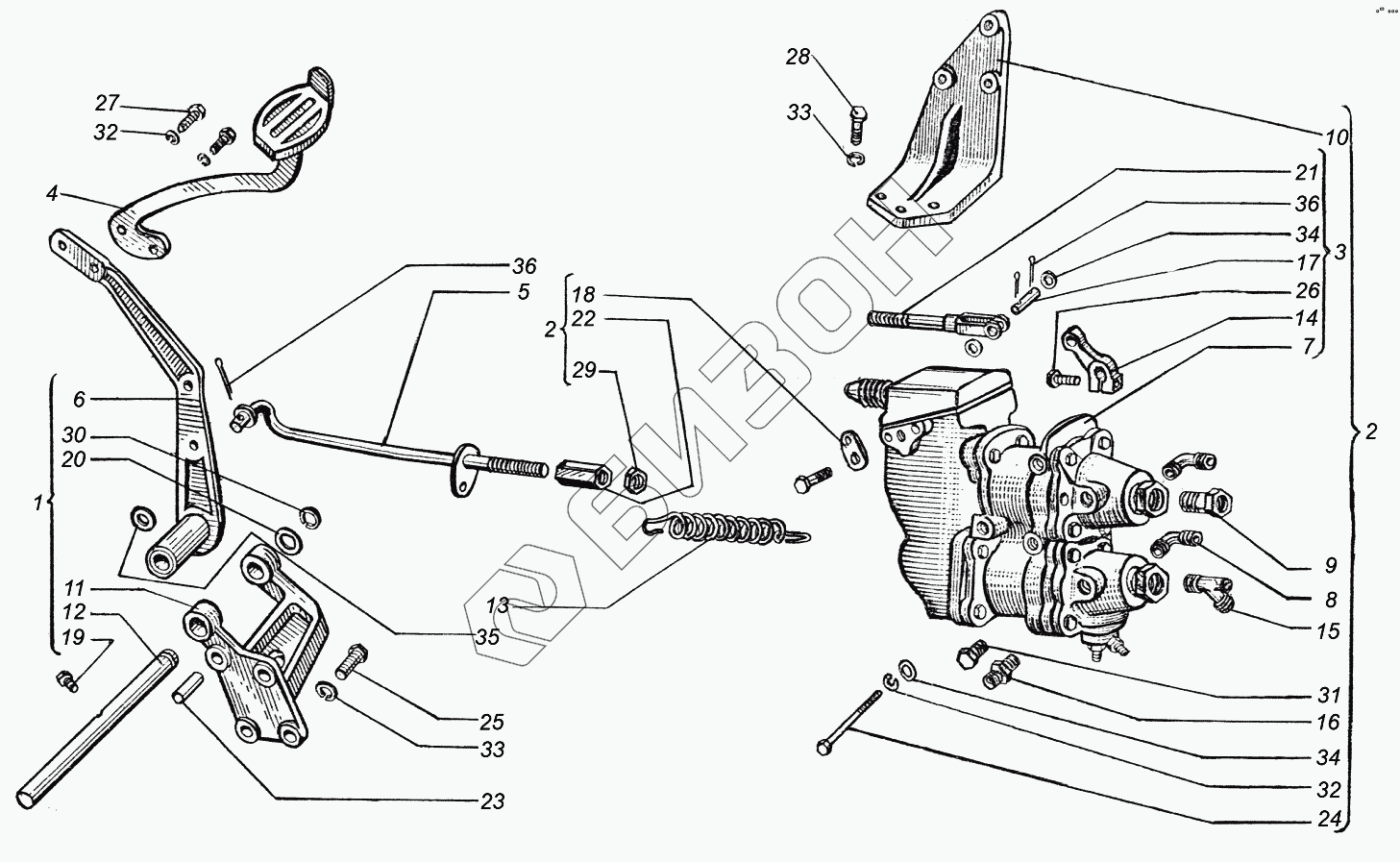

Графический каталог запасных частей к технике: ХТЗ Т-151К. Пневмосистема
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151М.64.013 | Кронштейн |
Загрузка ...
|
|
| 2 | 151.64.026-6 | Кран тормозной |
Загрузка ...
|
|
| 3 | 151.64.027 | Кран тормозной в сборе |
Загрузка ...
|
|
| 4 | 151М.64.031-01 | Удлинитель |
Загрузка ...
|
|
| 5 | 151.64.034-4 | Тяга |
Загрузка ...
|
|
| 6 | 151М.64.084 | Рычаг |
Загрузка ...
|
|
| 7 | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 8 | 151.64.151 | Угольник |
Загрузка ...
|
|
| 9 | 151.64.155-5 | Штуцер |
Загрузка ...
|
|
| 10 | 151.64.157-5 | Кронштейн |
Загрузка ...
|
|
| 11 | 151.64.158-4А | Кронштейн |
Загрузка ...
|
|
| 12 | 151.64.169-4 | Валик |
Загрузка ...
|
|
| 13 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 14 | 151.64.228 | Рычаг ручного привода тормозов прицепов |
Загрузка ...
|
|
| 15 | 151.64.240А-02 | Тройник |
Загрузка ...
|
|
| 16 | 151.64.256 | Ниппель |
Загрузка ...
|
|
| 17 | 5.22.213 | Ось рычага фиксатора |
Загрузка ...
|
|
| 18 | 54.38.624 | Ушко пружины |
Загрузка ...
|
|
| 19 | 125.37.299-01 | Болт |
Загрузка ...
|
|
| 20 | 125.38..216 | Шайба |
Загрузка ...
|
|
| 21 | 125.64.247 | Вилка регулировочная |
Загрузка ...
|
|
| 22 | 150.21.260-2 | Тяга соединительная |
Загрузка ...
|
|
| 23 | А02-20 | Установочный штифт |
Загрузка ...
|
|
| 24 | М10х40.7795 | Болт |
Загрузка ...
|
|
| 25 | М12х45.7795 | Болт (d=12, l=45, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 26 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 27 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 28 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 29 | М12.5915 | Гайка |
Загрузка ...
|
|
| 30 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| 31 | "КГ 3/8" | Пробка |
Загрузка ...
|
|
| 32 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 33 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 34 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 35 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 36 | 3,2х20.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
