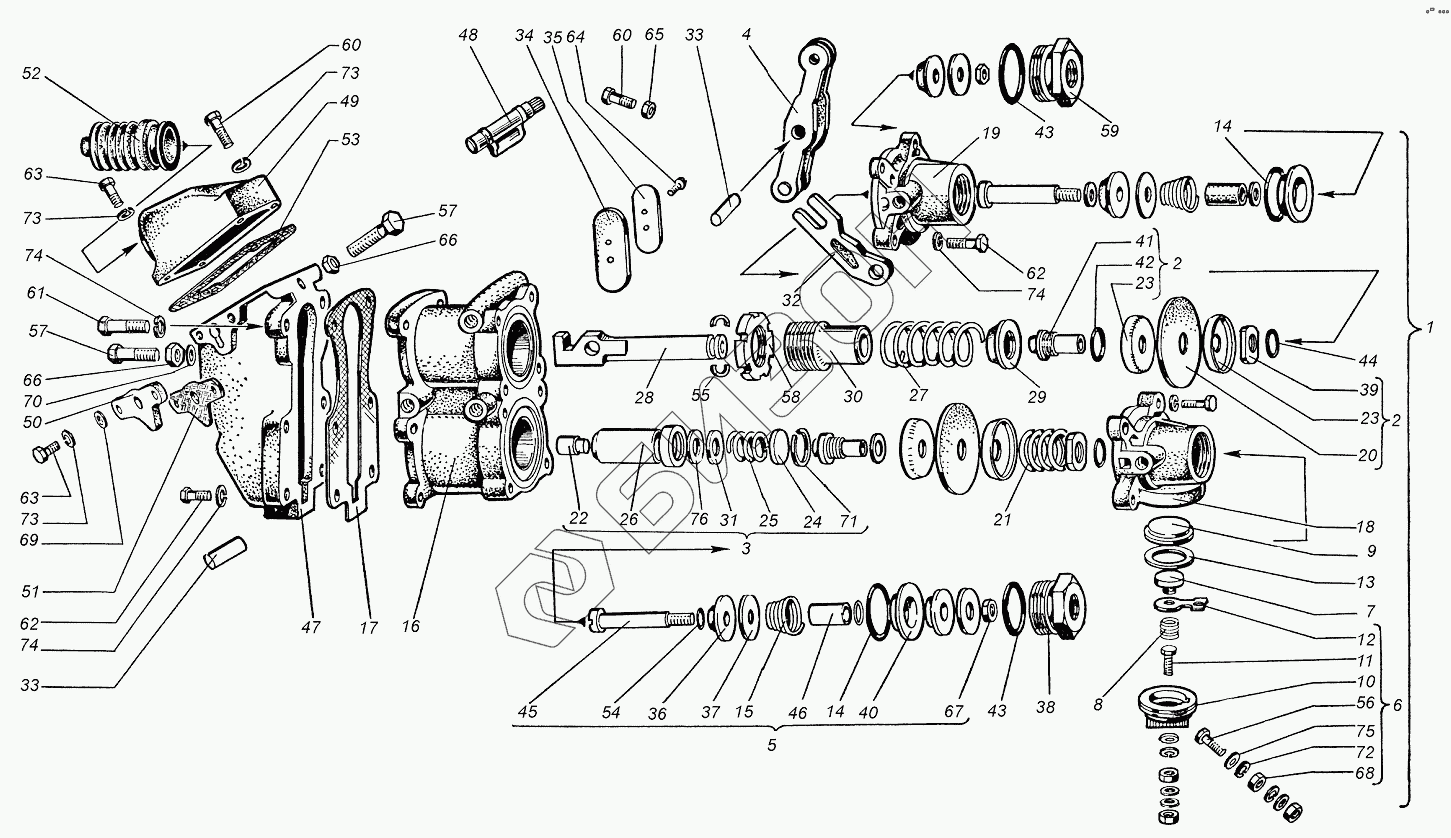

Графический каталог запасных частей к технике: ХТЗ Т-151К. Пневмосистема
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
60
61
62
62
63
63
64
65
66
66
67
68
69
70
71
72
73
73
73
74
74
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 2 | 130-3514075-Б2 | Диафрагма |
Загрузка ...
|
|
| 3 | 130-3514100-Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе |
Загрузка ...
|
|
| 4 | 130-3514140-Б | Рычаг тормозного крана в сборе |
Загрузка ...
|
|
| 5 | 130-3514210-А2 | Клапан тормозного крана в сборе |
Загрузка ...
|
|
| 6 | 131-3720100 | Колодка |
Загрузка ...
|
|
| 7 | 120-3720085 | Основание контакта в сборе |
Загрузка ...
|
|
| 8 | 120-3720092 | Пружина основания контакта |
Загрузка ...
|
|
| 9 | 120-3720095 | Диафрагма включателя света стоп-сигнала |
Загрузка ...
|
|
| 10 | 120-3720102 | Контактная колодка |
Загрузка ...
|
|
| 11 | 120-3720105 | Болт контактный с контактом в сборе |
Загрузка ...
|
|
| 12 | 120-3720112-Б | Шина контактная |
Загрузка ...
|
|
| 13 | 120-3720116 | Прокладка |
Загрузка ...
|
|
| 14 | 127-3514237-А | Прокладка |
Загрузка ...
|
|
| 15 | 127-3514238 | Пружина клапана |
Загрузка ...
|
|
| 16 | 130-3514020-Б | Корпус тормозного крана |
Загрузка ...
|
|
| 17 | 130-3514023 | Прокладка корпуса тормозного крана |
Загрузка ...
|
|
| 18 | 130-3514032-Б | Крышка тормозного крана нижняя |
Загрузка ...
|
|
| 19 | 130-3514033-Б | Крышка тормозного крана верхняя |
Загрузка ...
|
|
| 20 | 130-3514080 | Диафрагма тормозного крана |
Загрузка ...
|
|
| 21 | 130-3514085 | Пружина поддиафрагменная тормозного крана |
Загрузка ...
|
|
| 22 | 130-3514087 | Пятка стакана тормозного крана |
Загрузка ...
|
|
| 23 | 130-3514091 | Шайба диафрагмы тормозного крана |
Загрузка ...
|
|
| 24 | 130-3514096 | Шайба опорная малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 25 | 130-3514101-Б | Пружина уравновешивающая тормозного крана малая |
Загрузка ...
|
|
| 26 | 130-3514102-Б | Стакан малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 27 | 130-3514104 | Пружина уравновешивающая тормозного крана большая |
Загрузка ...
|
|
| 28 | 130-3514105 | Шток тормозного крана |
Загрузка ...
|
|
| 29 | 130-3514107-А | Шайба опорная штока тормозного крана |
Загрузка ...
|
|
| 30 | 130-3514108-А | Направляющая штока тормозного крана |
Загрузка ...
|
|
| 31 | 130-3514115-Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 32 | 130-3514143-Б | Рычаг тормозного крана малый |
Загрузка ...
|
|
| 33 | 130-3514167 | Ось рычага тормозного крана |
Загрузка ...
|
|
| 34 | 130-3514175 | Уплотнитель выпускного отверстия тормозного крана |
Загрузка ...
|
|
| 35 | 130-3514176 | Крышка выпускного отверстия тормозного крана |
Загрузка ...
|
|
| 36 | 130-3514211 | Конус клапана тормозного крана |
Загрузка ...
|
|
| 37 | 130-3514213 | Шайба клапана тормозного крана большая |
Загрузка ...
|
|
| 38 | 130-3514215-1 | Пробка |
Загрузка ...
|
|
| 39 | 130-3514219 | Гайка диафрагмы тормозного крана |
Загрузка ...
|
|
| 40 | 130-3514232 | Седло клапана |
Загрузка ...
|
|
| 41 | 130-3514235-Б | Седло клапана тормозного крана выпускное |
Загрузка ...
|
|
| 42 | 130-3514236 | Прокладка выпускного седла клапана тормозного крана |
Загрузка ...
|
|
| 43 | 130-3514237 | Прокладка |
Загрузка ...
|
|
| 44 | 130-3514239 | Кольцо уплотнительное седла клапана тормозного крана |
Загрузка ...
|
|
| 45 | 130-3514240-Б | Стержень |
Загрузка ...
|
|
| 46 | 130-3514243 | Трубка стержня клапана тормозного крана |
Загрузка ...
|
|
| 47 | 130-3514251-А | Корпус |
Загрузка ...
|
|
| 48 | 130-3514255 | Валик рычага ручного привода тормозного крана |
Загрузка ...
|
|
| 49 | 130-3514263-А2 | Крышка |
Загрузка ...
|
|
| 50 | 130-3514265 | Крышка валика ручного привода тормозного крана |
Загрузка ...
|
|
| 51 | 130-3514271 | Прокладка |
Загрузка ...
|
|
| 52 | 130-3514275-А1 | Чехол |
Загрузка ...
|
|
| 53 | 130-3514279 | Прокладка корпуса рычагов тормозного крана |
Загрузка ...
|
|
| 54 | 130-3514285 | Шайба клапана тормозного крана малая |
Загрузка ...
|
|
| 55 | 130-3514287 | Полукольцо стопорное опорной шайбы штока тормозного крана |
Загрузка ...
|
|
| 56 | 164-3720111 | Болт сигнала Стоп |
Загрузка ...
|
|
| 57 | 301294-П8 | Болт |
Загрузка ...
|
|
| 58 | 303193-П8 | Гайка |
Загрузка ...
|
|
| 59 | А29.61.004 | Пробка |
Загрузка ...
|
|
| 60 | М6х30.7795 | Болт |
Загрузка ...
|
|
| 61 | М8х35.7795 | Болт |
Загрузка ...
|
|
| 62 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 63 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 64 | М5х12.17473 | Винт |
Загрузка ...
|
|
| 65 | М6.5915 | Гайка |
Загрузка ...
|
|
| 66 | М8.5915 | Гайка |
Загрузка ...
|
|
| 67 | М4.5927 | Гайка |
Загрузка ...
|
|
| 68 | М5.5927 | Гайка |
Загрузка ...
|
|
| 69 | 16.3111 | Заглушка |
Загрузка ...
|
|
| 70 | 012-016-25-1-3.9833 | Кольцо |
Загрузка ...
|
|
| 71 | В30.13943 | Кольцо |
Загрузка ...
|
|
| 72 | 5 65Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 6 65Г.6402 | Шайба |
Загрузка ...
|
|
| 74 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 75 | 5.01.11371 | Шайба |
Загрузка ...
|
|
| 76 | 12х2.04.11371 | Шайба (d=13, d1=24, S=2) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
