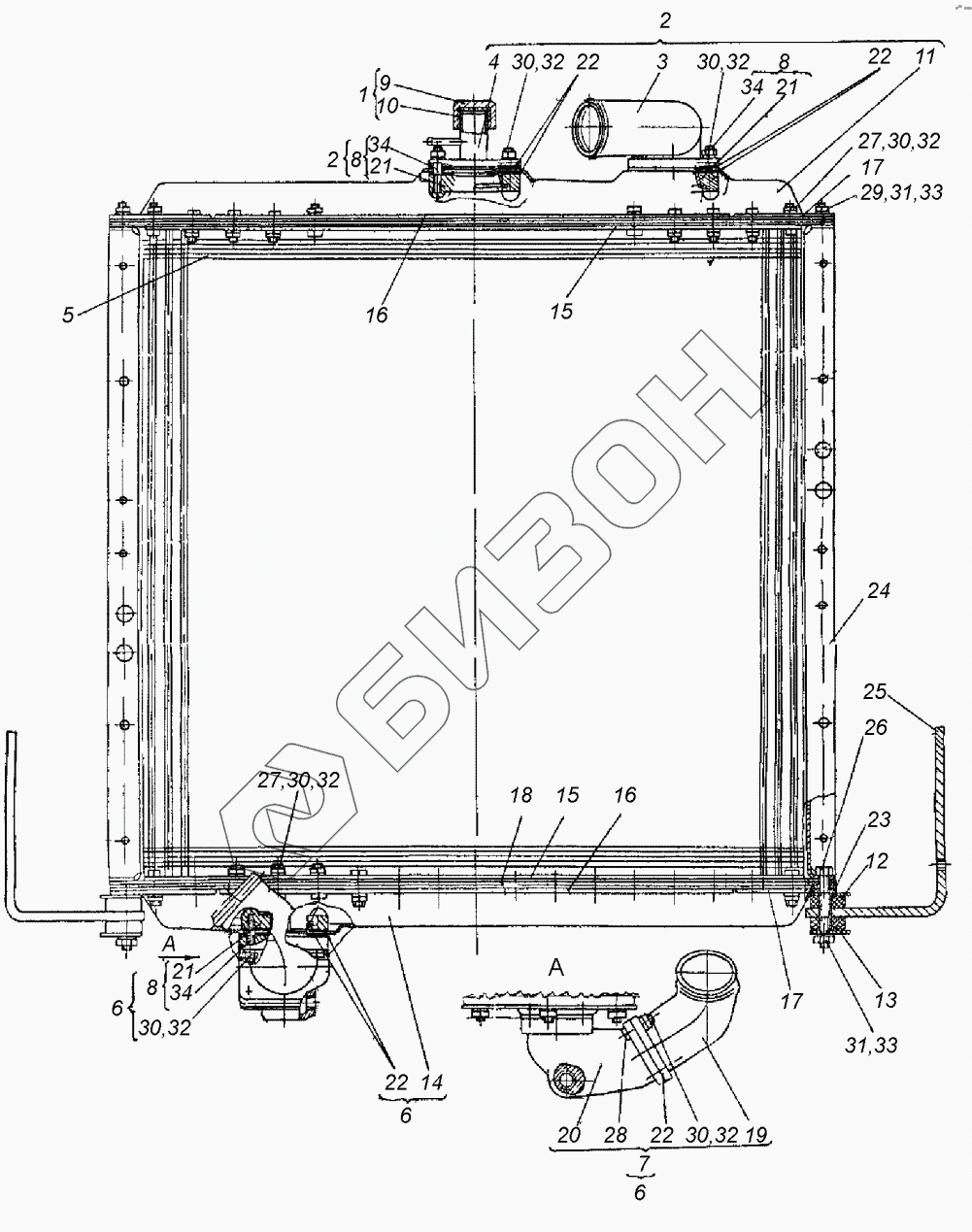

Графический каталог запасных частей к технике: ХТЗ Т-151К. Система охлаждения двигателя
1
2
2
3
4
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
22
22
22
22
23
24
25
25
26
27
27
28
29
30
30
30
30
30
30
31
31
32
32
32
32
32
32
33
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 170.13.010-1 | Радиатор |
Загрузка ...
|
|
| 2 | 170.13.045-2 | Бак радиатора |
Загрузка ...
|
|
| 3 | 170.13.046-2 | Труба |
Загрузка ...
|
|
| 4 | 170.13.048-1 | Горловина |
Загрузка ...
|
|
| 5 | 150.13.085 | Сердцевина |
Загрузка ...
|
|
| 6 | 150.13.087 | Бак |
Загрузка ...
|
|
| 7 | 150.13.088 | Патрубок |
Загрузка ...
|
|
| 8 | 150.13.091 | Фланец |
Загрузка ...
|
|
| 9 | 170.13.193 | Пробка |
Загрузка ...
|
|
| 10 | 170.13.195 | Прокладка |
Загрузка ...
|
|
| 11 | 170.13.200 | Бак радиатора |
Загрузка ...
|
|
| 12 | 150.13.134 | Пластина |
Загрузка ...
|
|
| 13 | 150.13.138 | Подушка радиатора |
Загрузка ...
|
|
| 14 | 150.13.201 | Бак |
Загрузка ...
|
|
| 15 | 150.13.203 | Накладка |
Загрузка ...
|
|
| 16 | 150.13.204 | Накладка |
Загрузка ...
|
|
| 17 | 150.13.205 | Накладка |
Загрузка ...
|
|
| 18 | 150.13.206 | Прокладка |
Загрузка ...
|
|
| 19 | 150.13.212А | Патрубок |
Загрузка ...
|
|
| 20 | 150.13.213А | Патрубок |
Загрузка ...
|
|
| 21 | 150.13.214А | Фланец |
Загрузка ...
|
|
| 22 | 150.13.215 | Прокладка |
Загрузка ...
|
|
| 23 | 151К.13.129 | Втулка |
Загрузка ...
|
|
| 24 | 151К.13.202 | Стойка |
Загрузка ...
|
|
| 25 | 170.47.108 | Кронштейн |
Загрузка ...
|
|
| 26 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 27 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 28 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 29 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 30 | М8 .5915 | Гайка |
Загрузка ...
|
|
| 31 | М10 .5915 | Гайка |
Загрузка ...
|
|
| 32 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 33 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 34 | М8х25.22038 | Шпилька (d=8, l=25, l0=25, l1=16) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
