Графический каталог запасных частей к технике: ХТЗ Т-151К. Система охлаждения двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
172.13.001-1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
46
46
47
47
48
48
48
49
49
49
50
51
52

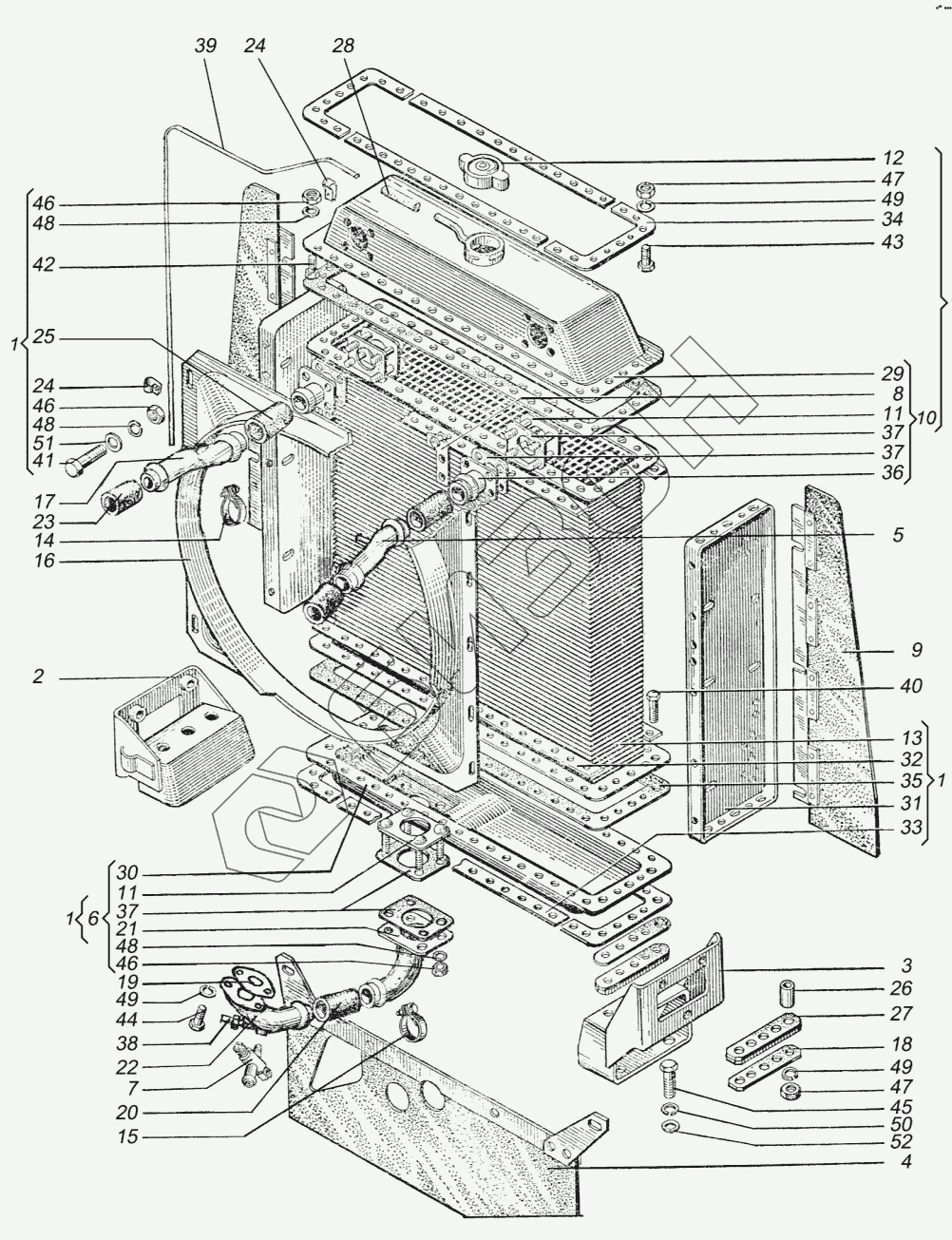

Позиция на иллюстрации Заводской номер детали Название детали Цена
172.13.001-1 172.13.001-1 Система охлаждения двигателя
Загрузка ...
1 172.13.011-1 Радиатор
Загрузка ...
2 172.13.012 Кронштейн левый
Загрузка ...
3 172.13.022 Кронштейн правый
Загрузка ...
4 172.13.032-1 Перегородка
Загрузка ...
5 172.13.035 Труба
Загрузка ...
6 172.13.087-1 Бак
Загрузка ...
7 01.176000 Кран ПС-10
Загрузка ...
8 150.13.019-2 Кронштейн тросика в сборе
Загрузка ...
9 150.13.030-2 Перегородка
Загрузка ...
10 150.13.086 Бак
Загрузка ...
11 150.13.091 Фланец
Загрузка ...
12 150.13.093 Пробка
Загрузка ...
13 180.13.085 Сердцевина
Загрузка ...
14 ХСВА-52 Хомут
Загрузка ...
15 ХСВА-73 Хомут
Загрузка ...
16 172.13.106 Кожух
Загрузка ...
17 172.13.132 Труба
Загрузка ...
18 172.13.134 Пластина
Загрузка ...
19 172.13.139-1 Прокладка
Загрузка ...
20 172.13.144-1 Шланг
Загрузка ...
21 172.13.145 Патрубок
Загрузка ...
22 172.13.146 Патрубок
Загрузка ...
23 120.13.128 Шланг
Загрузка ...
24 125.64.254 Скоба
Загрузка ...
25 150.13.114А Шланг
Загрузка ...
26 150.13.136 Втулка распорная
Загрузка ...
27 150.13.138 Подушка радиатора
Загрузка ...
28 150.13.179-01 Шланг
Загрузка ...
29 150.13.200 Бак
Загрузка ...
30 150.13.201 Бак
Загрузка ...
31 150.13.202 Стойка
Загрузка ...
32 150.13.203 Накладка
Загрузка ...
33 150.13.204 Накладка
Загрузка ...
34 150.13.205 Накладка
Загрузка ...
35 150.13.206 Прокладка
Загрузка ...
36 150.13.211А Патрубок
Загрузка ...
37 150.13.215 Прокладка
Загрузка ...
38 150М.95.308 Штуцер
Загрузка ...
39 156А.13.114 Трубка
Загрузка ...
40 М10х65.7795 Болт
Загрузка ...
41 М8х20.7796 Болт
Загрузка ...
42 М8х25.7796 Болт
Загрузка ...
43 М10х25.7796 Болт
Загрузка ...
44 М10х30.7796 Болт
Загрузка ...
45 М12х25.7796 Болт
Загрузка ...
46 М8.5915 Гайка
Загрузка ...
47 М10.5915 Гайка
Загрузка ...
48 8 65Г.6402 Шайба
Загрузка ...
49 10 65Г.6402 Шайба
Загрузка ...
50 12 65Г.6402 Шайба
Загрузка ...
51 8.04.11371 Шайба
Загрузка ...
52 12.04.11371 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
