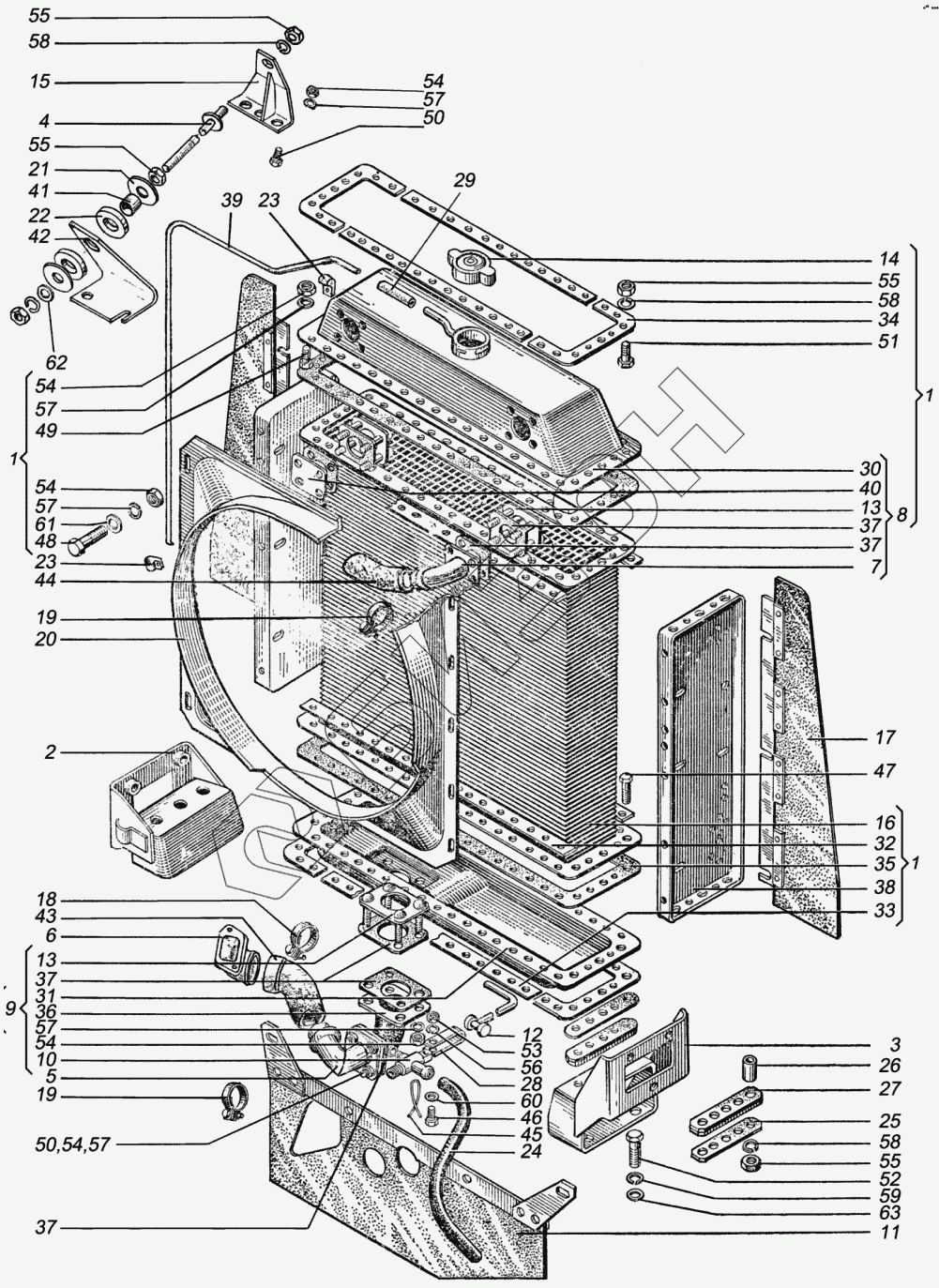

Графический каталог запасных частей к технике: ХТЗ Т-151К. Система охлаждения двигателя
173.13.001
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
54
54
54
54
55
55
55
55
56
57
57
57
57
57
58
58
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 173.13.001 | 173.13.001 | Система охлаждения двигателя |
Загрузка ...
|
|
| 1 | 173.13.010-1 | Радиатор |
Загрузка ...
|
|
| 2 | 173.13.012 | Кронштейн левый |
Загрузка ...
|
|
| 3 | 173.13.022 | Кронштейн правый |
Загрузка ...
|
|
| 4 | 173.13.025 | Тяга |
Загрузка ...
|
|
| 5 | 173.13.030 | Патрубок |
Загрузка ...
|
|
| 6 | 173.13.032-1 | Патрубок |
Загрузка ...
|
|
| 7 | 173.13.046 | Патрубок |
Загрузка ...
|
|
| 8 | 173.13.086 | Бак |
Загрузка ...
|
|
| 9 | 173.13.087 | Бак |
Загрузка ...
|
|
| 10 | 01-176000 | Кран 01-176 |
Загрузка ...
|
|
| 11 | 150.13.032 | Перегородка нижняя в сборе |
Загрузка ...
|
|
| 12 | 150.13.034А | Рукоятка в сборе |
Загрузка ...
|
|
| 13 | 150.13.091 | Фланец |
Загрузка ...
|
|
| 14 | 150.13.093 | Пробка |
Загрузка ...
|
|
| 15 | 163.13.027 | Кронштейн |
Загрузка ...
|
|
| 16 | 180.13.085 | Сердцевина |
Загрузка ...
|
|
| 17 | 180Р.13.030 | Перегородка |
Загрузка ...
|
|
| 18 | 5320-1303030 | Хомут |
Загрузка ...
|
|
| 19 | 5320-1303030 | Хомут |
Загрузка ...
|
|
| 20 | 173.13.106 | Кожух |
Загрузка ...
|
|
| 21 | 74.13.427 | Шайба |
Загрузка ...
|
|
| 22 | 74.13.430 | Амортизатор тяги радиатора |
Загрузка ...
|
|
| 23 | 125.64.254 | Скоба |
Загрузка ...
|
|
| 24 | 150.13.125-1 | Шланг |
Загрузка ...
|
|
| 25 | 150.13.134 | Пластина |
Загрузка ...
|
|
| 26 | 150.13.136 | Втулка распорная |
Загрузка ...
|
|
| 27 | 150.13.138 | Подушка радиатора |
Загрузка ...
|
|
| 28 | 150.13.172 | Вилка |
Загрузка ...
|
|
| 29 | 150.13.179-01 | Шланг |
Загрузка ...
|
|
| 30 | 150.13.200 | Бак |
Загрузка ...
|
|
| 31 | 150.13.201 | Бак |
Загрузка ...
|
|
| 32 | 150.13.203 | Накладка |
Загрузка ...
|
|
| 33 | 150.13.204 | Накладка |
Загрузка ...
|
|
| 34 | 150.13.205 | Накладка |
Загрузка ...
|
|
| 35 | 150.13.206 | Прокладка |
Загрузка ...
|
|
| 36 | 150.13.212А | Патрубок |
Загрузка ...
|
|
| 37 | 150.13.215 | Прокладка |
Загрузка ...
|
|
| 38 | 151К.13.202 | Стойка |
Загрузка ...
|
|
| 39 | 156А.13.114 | Трубка |
Загрузка ...
|
|
| 40 | 156А.13.115 | Заглушка |
Загрузка ...
|
|
| 41 | 163.13.239 | Втулка |
Загрузка ...
|
|
| 42 | 163.13.243 | Кронштейн |
Загрузка ...
|
|
| 43 | 740.02-1303026 | Рукав |
Загрузка ...
|
|
| 44 | 4320-1303010 | Шланг |
Загрузка ...
|
|
| 45 | ПЖ-1,6х100 | Проволока |
Загрузка ...
|
|
| 46 | М6х30.7795 | Болт |
Загрузка ...
|
|
| 47 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 48 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 49 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 50 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 51 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 52 | М12х25.7796 | Болт |
Загрузка ...
|
|
| 53 | М6.5915 | Гайка |
Загрузка ...
|
|
| 54 | М8.5915 | Гайка |
Загрузка ...
|
|
| 55 | М10.5915 | Гайка |
Загрузка ...
|
|
| 56 | 6 65Г.6402 | Шайба |
Загрузка ...
|
|
| 57 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 58 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 59 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 60 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 61 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 62 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 63 | 12.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
