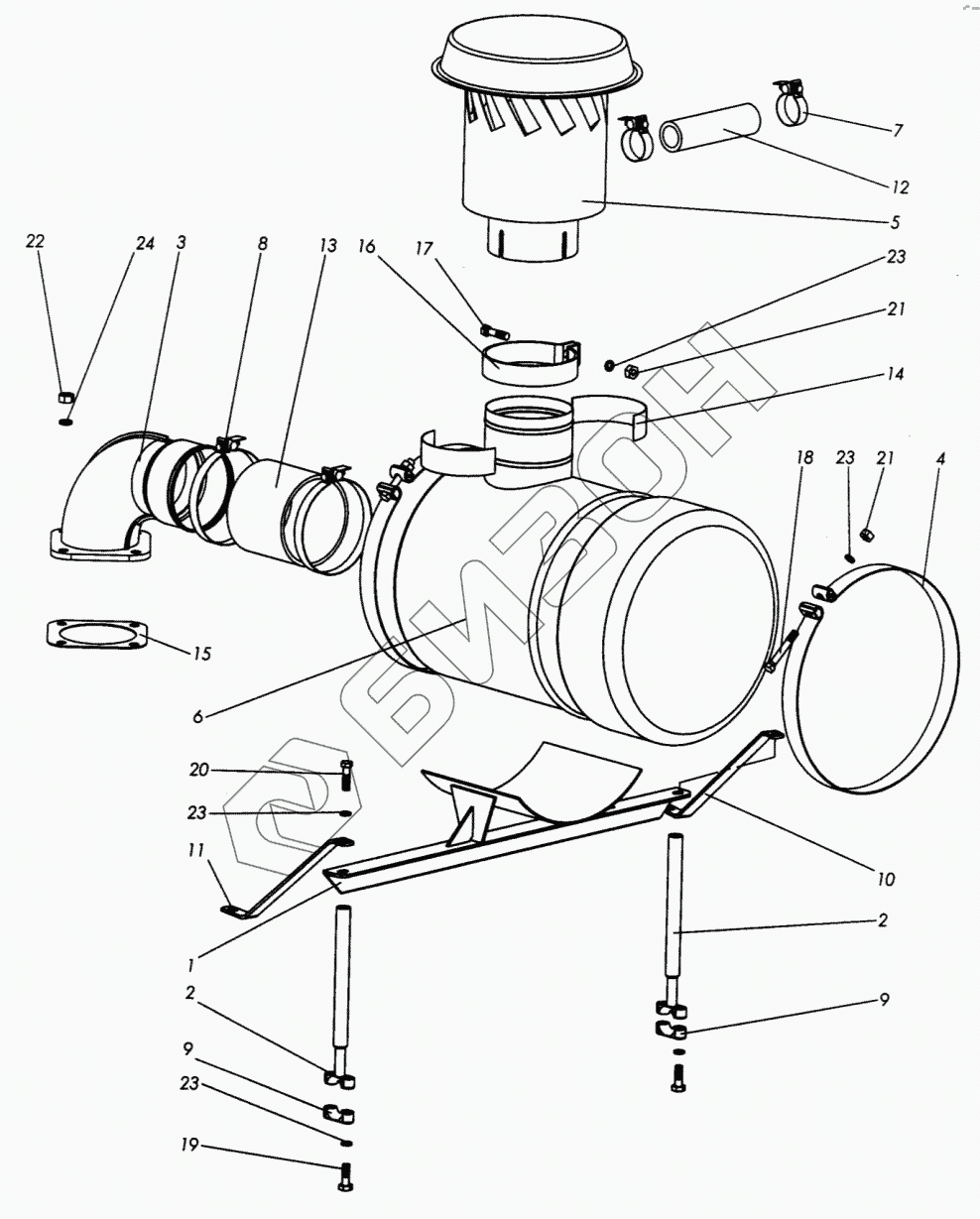

Графический каталог запасных частей к технике: ХТЗ Т-151К. Установка воздухоочистителя
150.11.001-03
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.11.001-03 | 150.11.001-03 | Система очистки воздуха |
Загрузка ...
|
|
| 1 | 150.11.011-03 | Опора фильтра |
Загрузка ...
|
|
| 2 | 150.11.012А | Опора |
Загрузка ...
|
|
| 3 | 150.11.015-2 | Труба |
Загрузка ...
|
|
| 4 | 150.11.016 | Хомут |
Загрузка ...
|
|
| 5 | 150.11.040-1 | Предочиститель |
Загрузка ...
|
|
| 6 | 442Д-12с2 | Воздухоочиститель |
Загрузка ...
|
|
| 7 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 8 | ХСВА-140 | Хомут |
Загрузка ...
|
|
| 9 | 150.11.109 | Основание |
Загрузка ...
|
|
| 10 | 150.11.116 | Растяжка |
Загрузка ...
|
|
| 11 | 150.11.117 | Растяжка |
Загрузка ...
|
|
| 12 | 150.11.137-2-01 | Шланг |
Загрузка ...
|
|
| 13 | 150.11.154 | Шланг |
Загрузка ...
|
|
| 14 | 150.11.160 | Вкладыш |
Загрузка ...
|
|
| 15 | 60-12133-20 | Прокладка |
Загрузка ...
|
|
| 16 | 163.11.102 | Хомут |
Загрузка ...
|
|
| 17 | М10х45.7795 | Болт |
Загрузка ...
|
|
| 18 | М10х70.7795 | Болт |
Загрузка ...
|
|
| 19 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 20 | М10х35.7796 | Болт |
Загрузка ...
|
|
| 21 | М10.5915 | Гайка |
Загрузка ...
|
|
| 22 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 23 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 24 | 12 65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
