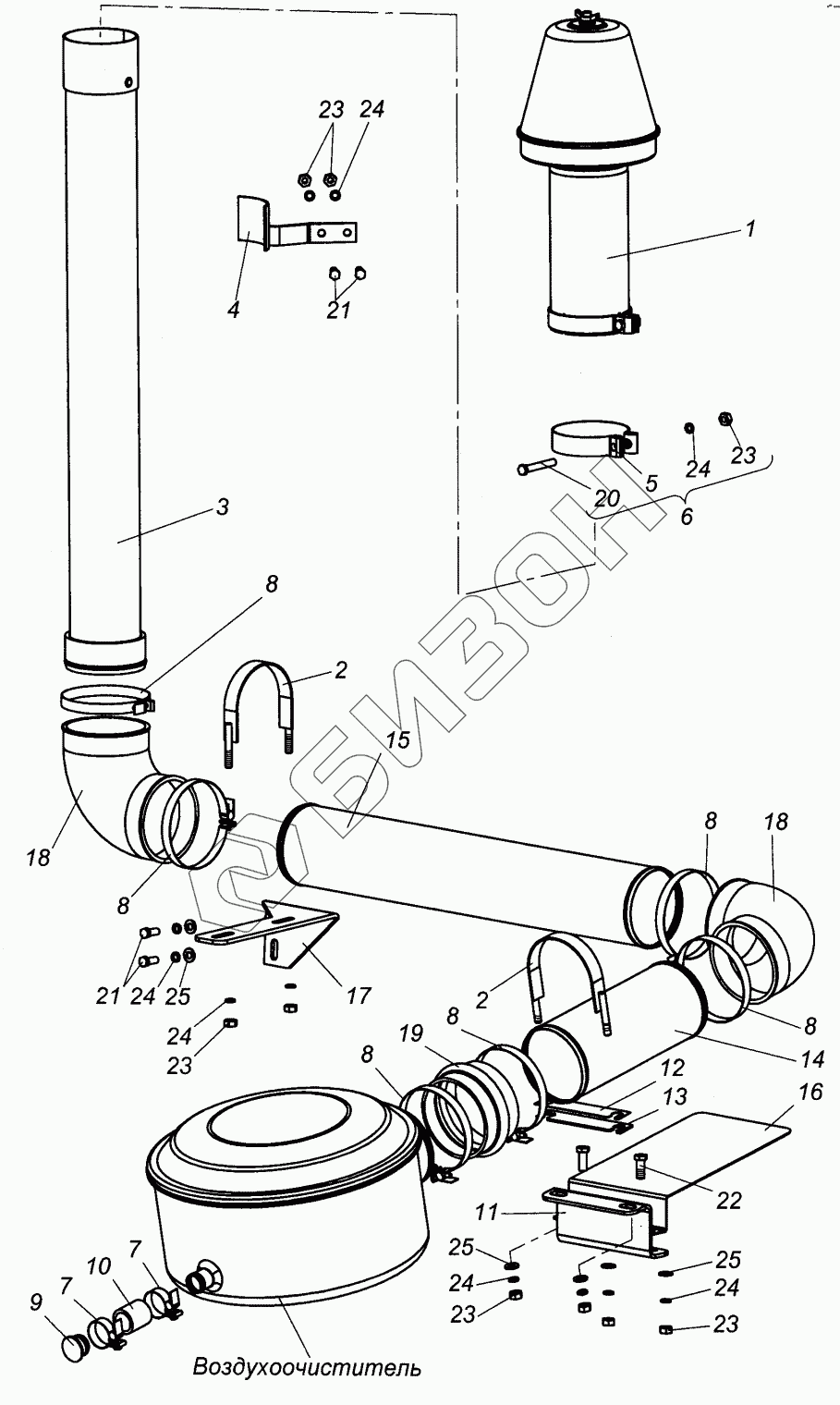

Графический каталог запасных частей к технике: ХТЗ Т-151К. Установка воздухоочистителя
163.11.001-1-02
1
2
2
3
4
5
6
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
23
23
23
23
24
24
24
24
24
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 163.11.001-1-02 | 163.11.001-1-02 | Установка воздушного фильтра |
Загрузка ...
|
|
| 1 | 60-12023.00 | Моноциклон |
Загрузка ...
|
|
| 2 | 163.11.012-2 | Хомут |
Загрузка ...
|
|
| 3 | 163.11.017-1 | Труба |
Загрузка ...
|
|
| 4 | 170.00.026-1 | Кронштейн |
Загрузка ...
|
|
| 5 | 170.00.027 | Хомут |
Загрузка ...
|
|
| 6 | 170.00.028 | Хомут |
Загрузка ...
|
|
| 7 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 8 | ХСВА-135 | Хомут |
Загрузка ...
|
|
| 9 | 163.11.106 | Заглушка |
Загрузка ...
|
|
| 10 | 163.11.107 | Шланг |
Загрузка ...
|
|
| 11 | 163.11.110-3 | Кронштейн |
Загрузка ...
|
|
| 12 | 163.11.111-3 | Прокладка |
Загрузка ...
|
|
| 13 | 163.11.111-3-01 | Прокладка |
Загрузка ...
|
|
| 14 | 163.11.121 | Труба |
Загрузка ...
|
|
| 15 | 163.11.121-02 | Труба |
Загрузка ...
|
|
| 16 | 163.11.122 | Экран |
Загрузка ...
|
|
| 17 | 163.11.123 | Кронштейн |
Загрузка ...
|
|
| 18 | 4310-1109375 | Шланг |
Загрузка ...
|
|
| 19 | 5320-1109429 | Шланг |
Загрузка ...
|
|
| 20 | М10х70.7795 | Болт |
Загрузка ...
|
|
| 21 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 22 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 23 | М10.5915 | Гайка |
Загрузка ...
|
|
| 24 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 25 | 10.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
