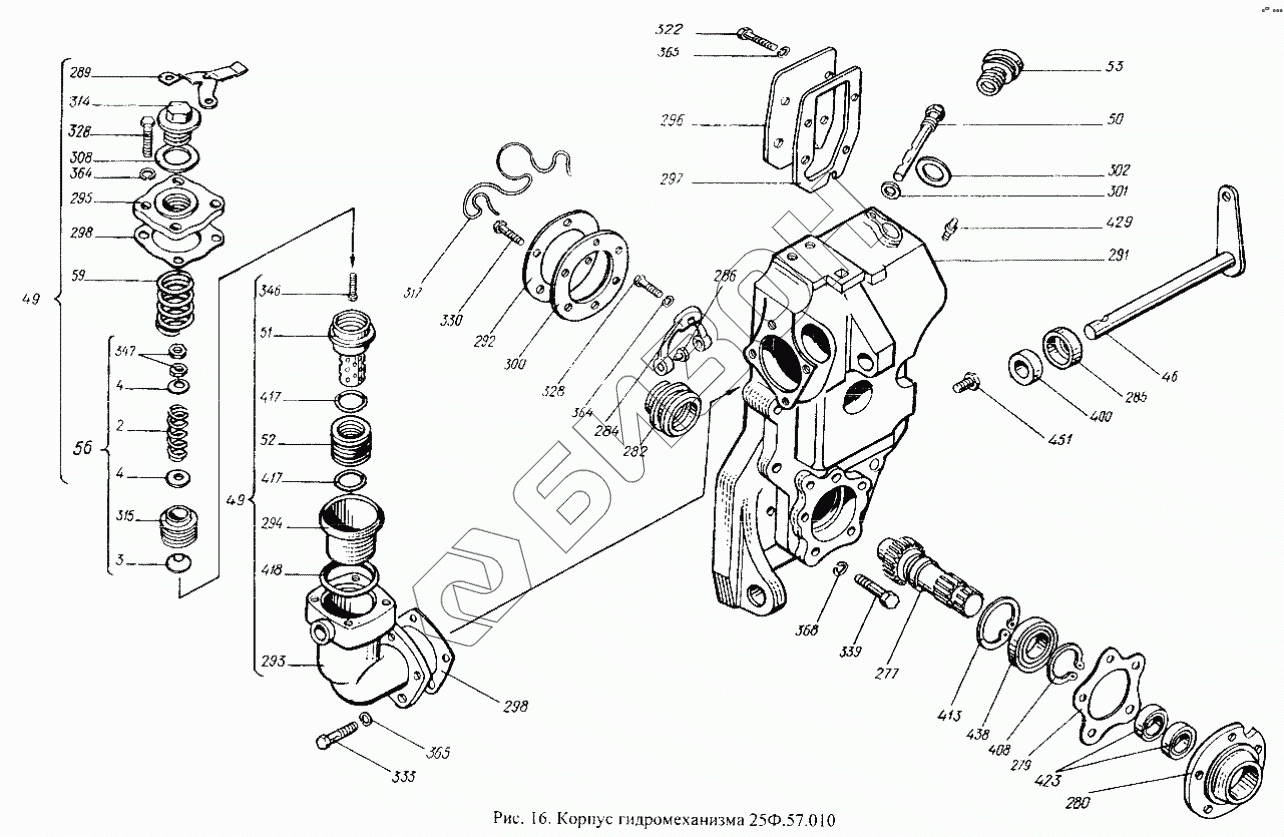

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Корпус гидромеханизма 25Ф.57.010
2
2
3
3
4
4
4
4
46
46
49
49
49
49
50
50
51
51
52
52
53
56
56
59
59
277
277
279
279
280
280
282
282
284
284
285
285
286
286
289
289
291
291
292
292
293
293
294
294
295
295
296
296
297
297
298
298
298
298
298
298
298
298
300
300
301
301
302
302
308
308
314
314
315
315
317
317
322
322
328
328
330
330
333
333
339
339
346
346
347
347
364
364
364
364
365
365
365
365
368
368
400
400
408
408
413
413
417
417
417
417
418
418
423
423
429
429
438
438
451
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | Болт М12-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| В50 | В50 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| В50 | В50 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 070-080-58-2-2 | 070-080-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 070-080-58-2-2 | 070-080-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| [Пробка КГ 1/2".40.019 ГОСТ23.1.117-83] | [Пробка КГ 1/2".40.019 ГОСТ23.1.117-83] | Пробка КГ 1/2".40.019 ГОСТ23.1.117-83 |
Загрузка ...
|
|
| [Пробка КГ1/2".40.019 ГОСТ23.1.117-83] | [Пробка КГ1/2".40.019 ГОСТ23.1.117-83] | Пробка КГ1/2".40.019 ГОСТ23.1.117-83 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | Шайба 12.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | Шайба 12.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 2 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 2 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 3 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 3 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 4 | 8.20.005 | Шайба |
Загрузка ...
|
|
| 4 | 8.20.005 | Шайба |
Загрузка ...
|
|
| 46 | 25Ф.41.015 | Рычаг |
Загрузка ...
|
|
| 46 | 25Ф.41.015 | Рычаг |
Загрузка ...
|
|
| 49 | 25Ф.57.011 | Фильтр |
Загрузка ...
|
|
| 49 | 25Ф.57.011 | Фильтр |
Загрузка ...
|
|
| 50 | 25Ф.57.013 | Щуп |
Загрузка ...
|
|
| 50 | 25Ф.57.013 | Щуп |
Загрузка ...
|
|
| 51 | 25Ф.57.021 | Труба |
Загрузка ...
|
|
| 51 | 25Ф.57.021 | Труба |
Загрузка ...
|
|
| 52 | 54.57.020А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 52 | 54.57.020А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 53 | 74.57.055А | Сапун |
Загрузка ...
|
|
| 55 | 74.57.055А | Сапун |
Загрузка ...
|
|
| 56 | 151.37.093 | Клапан предохранительный |
Загрузка ...
|
|
| 56 | 151.37.093 | Клапан предохранительный |
Загрузка ...
|
|
| 59 | 5.10.325-1 | Пружина |
Загрузка ...
|
|
| 59 | 5.10.325-1 | Пружина |
Загрузка ...
|
|
| 277 | 25Ф.41.101 | Вал |
Загрузка ...
|
|
| 277 | 25Ф.41.101 | Вал |
Загрузка ...
|
|
| 279 | 25Ф.41.105 | Прокладка |
Загрузка ...
|
|
| 279 | 25Ф.41.105 | Прокладка |
Загрузка ...
|
|
| 280 | 25Ф.41.109 | Гнездо |
Загрузка ...
|
|
| 280 | 25Ф.41.109 | Гнездо |
Загрузка ...
|
|
| 282 | 25Ф.41.111 | Муфта |
Загрузка ...
|
|
| 282 | 25Ф.41.111 | Муфта |
Загрузка ...
|
|
| 284 | 25Ф.41.113 | Вилка |
Загрузка ...
|
|
| 284 | 25Ф.41.113 | Вилка |
Загрузка ...
|
|
| 285 | 25Ф.41.120 | Корпус сальника |
Загрузка ...
|
|
| 285 | 25Ф.41.120 | Корпус сальника |
Загрузка ...
|
|
| 286 | 25Ф.41.131 | Сухарь |
Загрузка ...
|
|
| 286 | 25Ф.41.131 | Сухарь |
Загрузка ...
|
|
| 289 | 25Ф.41.140 | Опора |
Загрузка ...
|
|
| 289 | 25Ф.41.140 | Опора |
Загрузка ...
|
|
| 291 | 25Ф.57.201 | Корпус |
Загрузка ...
|
|
| 291 | 25Ф.57.201 | Корпус |
Загрузка ...
|
|
| 292 | 25Ф.57.203 | Крышка |
Загрузка ...
|
|
| 292 | 25Ф.57.203 | Крышка |
Загрузка ...
|
|
| 293 | 25Ф.57.206 | Корпус |
Загрузка ...
|
|
| 293 | 25Ф.57.206 | Корпус |
Загрузка ...
|
|
| 294 | 25Ф.57.207 | Ктакан |
Загрузка ...
|
|
| 294 | 25Ф.57.207 | Ктакан |
Загрузка ...
|
|
| 295 | 25Ф.57.209 | Крышка |
Загрузка ...
|
|
| 295 | 25Ф.57.209 | Крышка |
Загрузка ...
|
|
| 296 | 25Ф.57.210 | Крышка |
Загрузка ...
|
|
| 296 | 25Ф.57.210 | Крышка |
Загрузка ...
|
|
| 297 | 25Ф.57.211 | Прокладка |
Загрузка ...
|
|
| 297 | 25Ф.57.211 | Прокладка |
Загрузка ...
|
|
| 298 | 25Ф.57.212 | Прокладка |
Загрузка ...
|
|
| 298 | 25Ф.57.212 | Прокладка |
Загрузка ...
|
|
| 298 | 25Ф.57.212 | Прокладка |
Загрузка ...
|
|
| 298 | 25Ф.57.212 | Прокладка |
Загрузка ...
|
|
| 300 | 25Ф.57.220 | Прокладка |
Загрузка ...
|
|
| 300 | 25Ф.57.220 | Прокладка |
Загрузка ...
|
|
| 301 | 74.57.441 | Прокладка щупа |
Загрузка ...
|
|
| 301 | 25Ф.57.441 | Прокладка щупа |
Загрузка ...
|
|
| 302 | 74.57.448 | Прокладка |
Загрузка ...
|
|
| 302 | 25Ф.57.448 | Прокладка |
Загрузка ...
|
|
| 308 | 74.57.442 | Прокладка пробки |
Загрузка ...
|
|
| 308 | 74.37.442 | Прокладка |
Загрузка ...
|
|
| 314 | 150.37.392А | Пробка |
Загрузка ...
|
|
| 314 | 150.37.392А | Пробка |
Загрузка ...
|
|
| 315 | 151.37.185-3 | Корпус |
Загрузка ...
|
|
| 315 | 151.37.185-3 | Корпус |
Загрузка ...
|
|
| 317 | ПЖ-1х500 | Проволока |
Загрузка ...
|
|
| 317 | ПЖ-1х500 | Проволока |
Загрузка ...
|
|
| 322 | [Болт М12-6gх45.88.35.019 ГОСТ7795-70] | Болт М12-6gх45.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 322 | [Болт М12-6gх45.88.35.019 ГОСТ7795-70] | Болт М12-6gх45.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 328 | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 330 | [Болт 3М8-6gх16.88.35.019 ГОСТ7796-70] | Болт 3М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 330 | [Болт 3М8-6gх16.88.35.019 ГОСТ7796-70] | Болт 3М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 333 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 333 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 333 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 339 | [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | Болт М12-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 339 | [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | Болт М12-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 346 | [Винт 2М.6.6gх35.58 ГОСТ17475-80] | Винт 2М.6.6gх35.58 ГОСТ17475-80 |
Загрузка ...
|
|
| 346 | [Винт 2М.6.6gх35.58 ГОСТ17475-80] | Винт 2М.6.6gх35.58 ГОСТ17475-80 |
Загрузка ...
|
|
| 347 | [Гайка 2М6-6Н ГОСТ5915-70] | Гайка 2М6-6Н ГОСТ5915-70 |
Загрузка ...
|
|
| 347 | [Гайка 2М6-6Н ГОСТ5915-70] | Гайка 2М6-6Н ГОСТ5915-70 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 368 | [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | Шайба 12.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 368 | [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | Шайба 12.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 400 | 25Ф.41.130 | Кольцо СГ29-14-8 ГОСТ6448-81 |
Загрузка ...
|
|
| 400 | 25Ф.41.130 | Кольцо СГ29-14-8 ГОСТ6448-81 |
Загрузка ...
|
|
| 408 | В50 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 408 | В50 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 409 | В85 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 413 | Б50 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 413 | Б90 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 417 | 022-027-30-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 417 | 022-027-30-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 418 | 070-080-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 418 | 070-080-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 423 | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 423 | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 429 | [Масленка 1.3.Ц6хр ГОСТ19853-74] | Масленка 1.3.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 429 | [Масленка 1.3.Ц6хр ГОСТ19853-74] | Масленка 1.3.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 438 | 210АК | Подшипник ГОСТ8338-75 |
Загрузка ...
|
|
| 438 | 210АК | Подшипник ГОСТ8338-75 |
Загрузка ...
|
|
| 451 | [Пробка КГ1/2".40.019 ГОСТ23.1.117-83] | Пробка КГ1/2".40.019 ГОСТ23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
