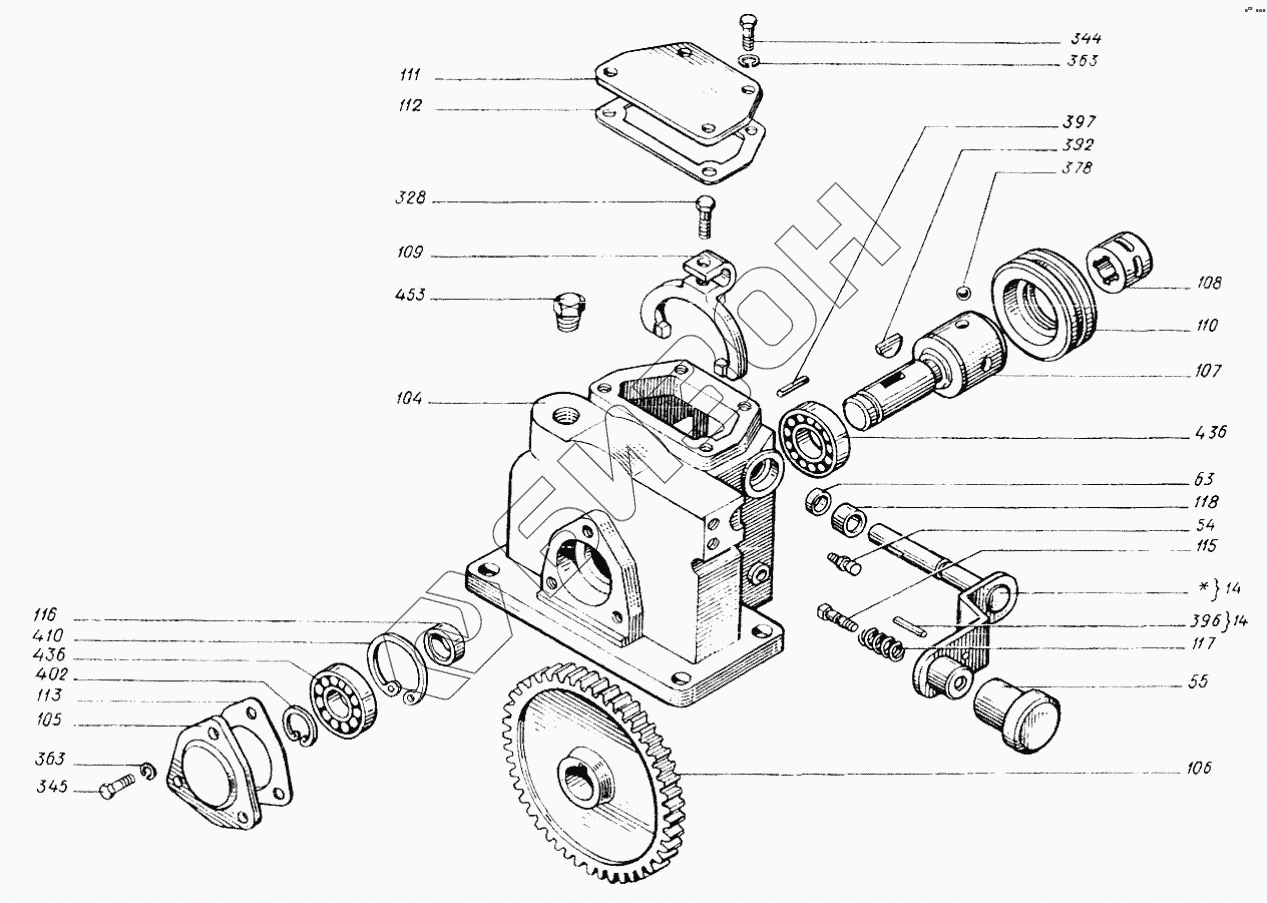

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Механизм управления насосом 25Ф.22.010
14
14
14
14
54
54
55
55
63
63
104
104
105
105
106
106
107
107
108
108
109
109
110
110
111
111
112
112
113
113
115
115
116
116
117
117
118
118
328
328
344
344
345
345
363
363
363
363
363
378
378
392
392
396
396
397
397
402
402
410
410
436
436
436
436
436
453
453
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Шайба 6.65Г.05 ГОСТ6402-70] | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 6.65Г.05 ГОСТ6402-70] | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 25Ф.22.010 | 25Ф.22.010 | Механизм управления насосом |
Загрузка ...
|
|
| [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | 25Ф.22.010 | Механизм управления насосом |
Загрузка ...
|
|
| 14 | 25Ф.22.012 | Рычаг |
Загрузка ...
|
|
| 14 | 25Ф.22.012 | Рычаг |
Загрузка ...
|
|
| 54 | 125.72.019 | Сапун в сборе |
Загрузка ...
|
|
| 54 | 125.72.019 | Сапун в сборе |
Загрузка ...
|
|
| 55 | 150.48.069 | Рукоятка |
Загрузка ...
|
|
| 55 | 150.48.069 | Рукоятка |
Загрузка ...
|
|
| 63 | 17-008А | Прокладка |
Загрузка ...
|
|
| 63 | 17-008А | Прокладка |
Загрузка ...
|
|
| 104 | 25Ф.22.101 | Корпус |
Загрузка ...
|
|
| 104 | 25Ф.22.101 | Корпус |
Загрузка ...
|
|
| 105 | 25Ф.22.102 | Крышка |
Загрузка ...
|
|
| 105 | 25Ф.22.102 | Крышка |
Загрузка ...
|
|
| 106 | 25Ф.22.103 | Шестерня |
Загрузка ...
|
|
| 106 | 25Ф.22.103 | Шестерня |
Загрузка ...
|
|
| 107 | 25Ф.22.105 | Валик муфты |
Загрузка ...
|
|
| 107 | 25Ф.22.105 | Валик муфты |
Загрузка ...
|
|
| 108 | 25Ф.22.106 | Втулка гидронасоса |
Загрузка ...
|
|
| 108 | 25Ф.22.106 | Втулка гидронасоса |
Загрузка ...
|
|
| 109 | 25Ф.22.107 | Вилка |
Загрузка ...
|
|
| 109 | 25Ф.22.107 | Вилка |
Загрузка ...
|
|
| 110 | 25Ф.22.108 | Муфта |
Загрузка ...
|
|
| 110 | 25Ф.22.108 | Муфта |
Загрузка ...
|
|
| 111 | 25Ф.22.110 | Крышка |
Загрузка ...
|
|
| 111 | 25Ф.22.110 | Крышка |
Загрузка ...
|
|
| 112 | 25Ф.22.112 | Прокладка |
Загрузка ...
|
|
| 112 | 25Ф.22.112 | Прокладка |
Загрузка ...
|
|
| 113 | 25Ф.22.113 | Прокладка |
Загрузка ...
|
|
| 113 | 25Ф.22.113 | Прокладка |
Загрузка ...
|
|
| 115 | 25Ф.22.119 | Фиксатор |
Загрузка ...
|
|
| 115 | 25Ф.22.119 | Фиксатор |
Загрузка ...
|
|
| 116 | 25Ф.22.121 | Кольцо |
Загрузка ...
|
|
| 116 | 25Ф.22.121 | Кольцо |
Загрузка ...
|
|
| 117 | 25Ф.22.123 | Пружина |
Загрузка ...
|
|
| 117 | 25Ф.22.123 | Пружина |
Загрузка ...
|
|
| 118 | 25Ф.22.125 | Гнездо |
Загрузка ...
|
|
| 118 | 25Ф.22.125 | Гнездо |
Загрузка ...
|
|
| 328 | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 328 | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 344 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 344 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 345 | [Болт М6-6gх20.66 ГОСТ7798-70] | Болт М6-6gх20.66 ГОСТ7798-70 |
Загрузка ...
|
|
| 345 | [Болт М6-6gх20.66 ГОСТ7798-70] | Болт М6-6gх20.66 ГОСТ7798-70 |
Загрузка ...
|
|
| 363 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 363 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 378 | [Шарик 7,938-100 ГОСТ3722-81] | Шарик 7,938-100 ГОСТ3722-81 |
Загрузка ...
|
|
| 378 | [Шарик 7,938-100 ГОСТ3722-81] | Шарик 7,938-100 ГОСТ3722-81 |
Загрузка ...
|
|
| 392 | [Шпонка 5х9 ГОСТ24071-80] | Шпонка 5х9 ГОСТ24071-80 |
Загрузка ...
|
|
| 392 | [Шпонка 5х9 ГОСТ24071-80] | Шпонка 5х9 ГОСТ24071-80 |
Загрузка ...
|
|
| 396 | [Штифт 3.3х10 ГОСТ3128-80] | Штифт 3.3х10 ГОСТ3128-80 |
Загрузка ...
|
|
| 396 | [Штифт 3.3х10 ГОСТ3128-80] | Штифт 3.3х10 ГОСТ3128-80 |
Загрузка ...
|
|
| 397 | [Штифт 3.3х25 ГОСТ3128-80] | Штифт 3.3х25 ГОСТ3128-80 |
Загрузка ...
|
|
| 397 | [Штифт 3.3х25 ГОСТ3128-80] | Штифт 3.3х25 ГОСТ3128-80 |
Загрузка ...
|
|
| 402 | В20 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 402 | В20 | Кольцо ГОСТ13942-86 |
Загрузка ...
|
|
| 410 | В47 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 410 | В47 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 436 | 204А | Подшипник ГОСТ8338-75 |
Загрузка ...
|
|
| 436 | 204А | Подшипник ГОСТ8338-75 |
Загрузка ...
|
|
| 453 | [Пробка КГ 3/8".40.019 ГОСТ23.1.117-83] | Пробка КГ 3/8".40.019 ГОСТ23.1.117-83 |
Загрузка ...
|
|
| 453 | [Пробка КГ1/8".40.019 ГОСТ23.1.117-83] | Пробка КГ1/8".40.019 ГОСТ23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
