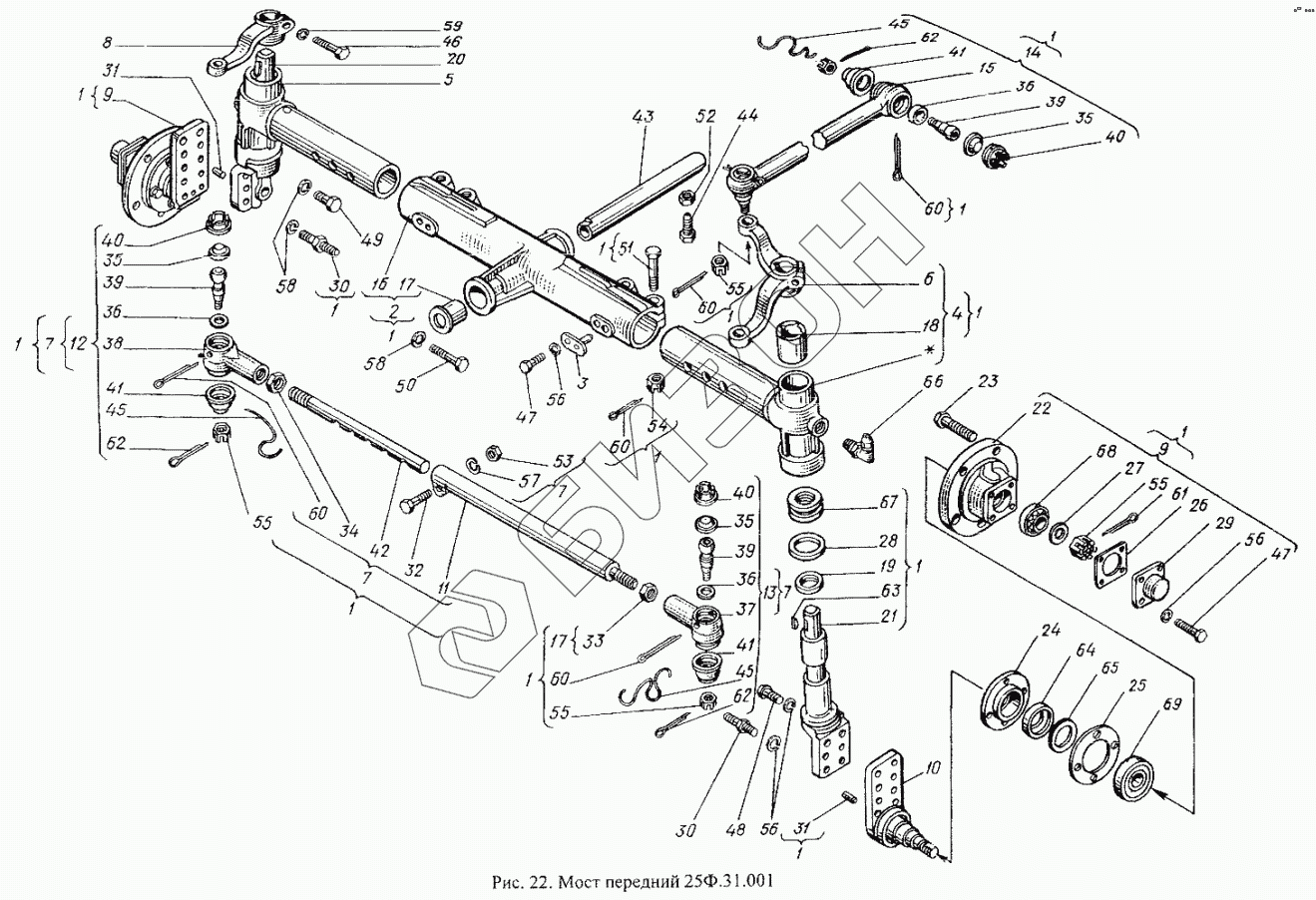

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Мост передний 25Ф.31.001
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
35
36
36
36
37
38
39
39
39
39
39
39
40
40
40
40
40
40
41
41
41
41
41
41
42
43
44
45
45
45
45
45
45
45
45
45
46
47
47
47
47
48
49
50
51
52
53
54
54
55
55
55
55
55
55
56
56
56
57
58
58
59
60
60
60
60
60
61
62
62
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Шплинт 4х50.016 ГОСТ397-79] | [Шплинт 4х50.016 ГОСТ397-79] | Шплинт 4х50.016 ГОСТ397-79 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 25Ф.31.134 | 25Ф.31.134 | Пластина стопорная |
Загрузка ...
|
|
| 1 | 25Ф.31.010 | Мост передний |
Загрузка ...
|
|
| 2 | 25Ф.31.011 | Балансир |
Загрузка ...
|
|
| 3 | 25Ф.31.012 | Фиксатор |
Загрузка ...
|
|
| 4 | 25Ф.31.013 | Корпус кулака |
Загрузка ...
|
|
| 5 | 25Ф.31.013-01 | Корпус кулака |
Загрузка ...
|
|
| 6 | 25Ф.31.014 | Рычаг левый |
Загрузка ...
|
|
| 7 | 25Ф.31.015 | Тяга поперечная |
Загрузка ...
|
|
| 8 | 25Ф.31.016 | Рычаг правый |
Загрузка ...
|
|
| 9 | 25Ф.31.017 | Ступица колеса |
Загрузка ...
|
|
| 10 | 25Ф.31.018 | Полуось |
Загрузка ...
|
|
| 11 | 25Ф.31.019 | Тяга |
Загрузка ...
|
|
| 12 | 25Ф.31.020 | Шарнир |
Загрузка ...
|
|
| 13 | 25Ф.31.020-01 | Шарнир |
Загрузка ...
|
|
| 14 | 25Ф.31.025 | Тяга продольная |
Загрузка ...
|
|
| 15 | 25Ф.31.026 | Тяга |
Загрузка ...
|
|
| 16 | 25Ф.31.101 | Балансир |
Загрузка ...
|
|
| 17 | 25Ф.31.102 | Втулка балансира |
Загрузка ...
|
|
| 18 | 25Ф.31.106 | Втулка |
Загрузка ...
|
|
| 19 | 25Ф.31.112 | Кольцо |
Загрузка ...
|
|
| 20 | 25Ф.31.115 | Ось правая |
Загрузка ...
|
|
| 21 | 25Ф.31.115-01 | Ось левая |
Загрузка ...
|
|
| 22 | 25Ф.31.122 | Ступица |
Загрузка ...
|
|
| 23 | 25Ф.31.123 | Болт |
Загрузка ...
|
|
| 24 | 25Ф.31.126 | Корпус |
Загрузка ...
|
|
| 25 | 25Ф.31.127 | Прокладка |
Загрузка ...
|
|
| 26 | 25Ф.31.128 | Прокладка |
Загрузка ...
|
|
| 27 | 25Ф.31.129 | Шайба |
Загрузка ...
|
|
| 28 | 25Ф.31.131 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | 25Ф.31.132 | Крышка |
Загрузка ...
|
|
| 30 | 25Ф.31.135 | Шпилька |
Загрузка ...
|
|
| 31 | 25Ф.31.136 | Штифт |
Загрузка ...
|
|
| 32 | 25Ф.31.137 | Болт |
Загрузка ...
|
|
| 33 | 25Ф.31.141 | Гайка |
Загрузка ...
|
|
| 34 | 25Ф.31.141-01 | Гайка |
Загрузка ...
|
|
| 35 | 25Ф.31.142-1 | Вкладыш |
Загрузка ...
|
|
| 36 | 25Ф.31.143-1 | Вкладыш |
Загрузка ...
|
|
| 37 | 25Ф.31.145 | Корпус шарнира |
Загрузка ...
|
|
| 38 | 25Ф.31.145-01 | Корпус шарнира |
Загрузка ...
|
|
| 39 | 25Ф.31.146 | Палец шаровой |
Загрузка ...
|
|
| 39 | 25Ф.31.146 | Палец шаровой |
Загрузка ...
|
|
| 40 | 25Ф.31.147 | Пробка |
Загрузка ...
|
|
| 40 | 25Ф.31.147 | Пробка |
Загрузка ...
|
|
| 41 | 25Ф.31.150 | Чехол |
Загрузка ...
|
|
| 41 | 25Ф.31.150 | Чехол |
Загрузка ...
|
|
| 42 | 25Ф.31.153 | Стержень тяги |
Загрузка ...
|
|
| 43 | 25Ф.31.155 | Ось качания |
Загрузка ...
|
|
| 44 | 25Ф.31.156 | Болт стопорный |
Загрузка ...
|
|
| 45 | [Проволока] | Проволока |
Загрузка ...
|
|
| 45 | [Проволока] | Проволока |
Загрузка ...
|
|
| 45 | ПЖ-1х170 | Проволока |
Загрузка ...
|
|
| 46 | [Болт 4М16-6gх60.88.35.019 ГОСТ7795-70] | Болт 4М16-6gх60.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 47 | [Болт М8-6gх16.88.35.01 ГОСТ7796-70] | Болт М8-6gх16.88.35.01 ГОСТ7796-70 |
Загрузка ...
|
|
| 47 | [Болт М8-6gх16.88.35.01 ГОСТ7796-70] | Болт М8-6gх16.88.35.01 ГОСТ7796-70 |
Загрузка ...
|
|
| 48 | [Болт М8-6gх20.88.35.019 ГОСТ7796-70] | Болт М8-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 49 | [Болт М14-6gх35 ГОСТ7796-70] | Болт М14-6gх35 ГОСТ7796-70 |
Загрузка ...
|
|
| 50 | [Болт М14-6gх55 ГОСТ7796-70] | Болт М14-6gх55 ГОСТ7796-70 |
Загрузка ...
|
|
| 51 | [Болт 2М16-1,5-6gх80.35.019 ГОСТ7796-70] | Болт 2М16-1,5-6gх80.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 52 | [Гайка М16х1,5.6Н.05.019 ГОСТ2526-70] | Гайка М16х1,5.6Н.05.019 ГОСТ2526-70 |
Загрузка ...
|
|
| 53 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 54 | [Гайка М16х1,5.6Н.8.019] | Гайка М16х1,5.6Н.8.019 |
Загрузка ...
|
|
| 54 | [Гайка М16х1,5.6Н.8.019] | Гайка М16х1,5.6Н.8.019 |
Загрузка ...
|
|
| 55 | [Гайка М14х1,5-6Н.04.019 ГОСТ5933-70] | Гайка М14х1,5-6Н.04.019 ГОСТ5933-70 |
Загрузка ...
|
|
| 55 | [Гайка М14х1,5-6Н.04.019 ГОСТ5933-70] | Гайка М14х1,5-6Н.04.019 ГОСТ5933-70 |
Загрузка ...
|
|
| 56 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 57 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 58 | [Шайба 14.ОТ.65Г.05 ГОСТ6402-70] | Шайба 14.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 59 | [Шайба 16.ОТ.65Г.05 ГОСТ6402-70] | Шайба 16.ОТ.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 60 | [Шплинт 3,2х25.016 ГОСТ397-79] | Шплинт 3,2х25.016 ГОСТ397-79 |
Загрузка ...
|
|
| 61 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 |
Загрузка ...
|
|
| 62 | [Шплинт 4х50.016 ГОСТ397-79] | Шплинт 4х50.016 ГОСТ397-79 |
Загрузка ...
|
|
| 63 | [Шпонка 6х10 ГОСТ24071-80] | Шпонка 6х10 ГОСТ24071-80 |
Загрузка ...
|
|
| 64 | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 65 | [Манжета 2.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 2.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 66 | [Масленка 2.3.90.Ц6 ГОСТ19853-74] | Масленка 2.3.90.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 67 | 8207 | Подшипник ГОСТ6874-75 |
Загрузка ...
|
|
| 68 | 7305 | Подшипник ТУ37.006.162-79 |
Загрузка ...
|
|
| 69 | 7306 | Подшипник ТУ37.006.162-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
