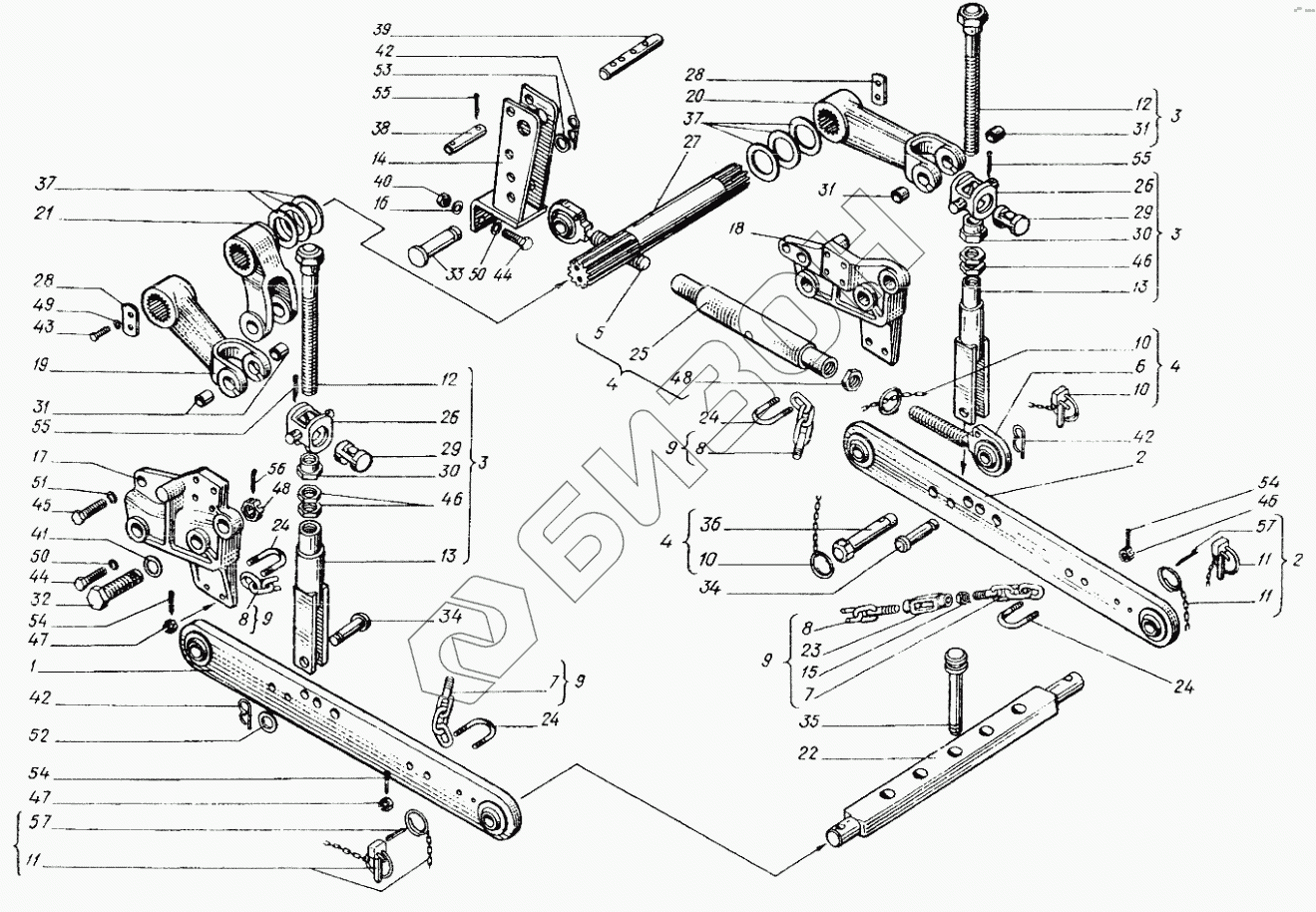

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Устройство навесное заднее 25Ф.56.001
1
2
2
3
3
3
4
4
4
5
6
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
26
26
27
28
28
29
30
30
31
31
31
32
33
34
34
35
36
37
37
38
39
40
41
42
42
42
43
44
44
45
46
46
46
47
47
47
47
48
48
49
50
50
51
52
53
54
54
54
55
55
55
56
57
57
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 25Ф.56.109 | 25Ф.56.109 | Труба |
Загрузка ...
|
|
| 1 | 25Ф.56.010 | Тяга |
Загрузка ...
|
|
| 2 | 25Ф.56.010-01 | Тяга |
Загрузка ...
|
|
| 3 | 25Ф.56.012 | Раскос |
Загрузка ...
|
|
| 4 | 25Ф.56.013 | Тяга центральная |
Загрузка ...
|
|
| 5 | 25Ф.56.014 | Тяга передняя |
Загрузка ...
|
|
| 6 | 25Ф.56.015 | Тяга задняя |
Загрузка ...
|
|
| 7 | 25Ф.56.016 | Цепь |
Загрузка ...
|
|
| 8 | 25Ф.56.016-01 | Цепь |
Загрузка ...
|
|
| 9 | 25Ф.56.017 | Цепь регулировочная |
Загрузка ...
|
|
| 10 | 25Ф.56.018 | Чека |
Загрузка ...
|
|
| 11 | 25Ф.56.019 | Чека |
Загрузка ...
|
|
| 12 | 25Ф.56.020 | Винт |
Загрузка ...
|
|
| 13 | 25Ф.56.021 | Вилка |
Загрузка ...
|
|
| 14 | 25Ф.56.022-1 | Кронштейн |
Загрузка ...
|
|
| 15 | 2С1.49.158 | Гайка |
Загрузка ...
|
|
| 16 | 14.57.223 | Шайба штампованная |
Загрузка ...
|
|
| 17 | 25Ф.56.101 | Кронштейн |
Загрузка ...
|
|
| 18 | 25Ф.56.101-01 | Кронштейн |
Загрузка ...
|
|
| 19 | 25Ф.56.102 | Рычаг |
Загрузка ...
|
|
| 20 | 25Ф.56.102-01 | Рычаг |
Загрузка ...
|
|
| 21 | 25Ф.56.103 | Рычаг цилиндра |
Загрузка ...
|
|
| 22 | 25Ф.56.106 | Брус |
Загрузка ...
|
|
| 23 | 25Ф.56.107 | Стяжка |
Загрузка ...
|
|
| 24 | 25Ф.56.108 | Ушко |
Загрузка ...
|
|
| 25 | 25Ф.56.109-01 | Труба |
Загрузка ...
|
|
| 26 | 25Ф.56.111 | Гнездо |
Загрузка ...
|
|
| 27 | 25Ф.56.112 | Вал |
Загрузка ...
|
|
| 28 | 25Ф.56.113 | Шайба |
Загрузка ...
|
|
| 29 | 25Ф.56.116 | Шарнир |
Загрузка ...
|
|
| 30 | 25Ф.56.117 | Гайка |
Загрузка ...
|
|
| 31 | 25Ф.56.119 | Втулка |
Загрузка ...
|
|
| 32 | 25Ф.56.120 | Палец |
Загрузка ...
|
|
| 33 | 25Ф.56.121 | Палец |
Загрузка ...
|
|
| 34 | 25Ф.56.121-01 | Палец |
Загрузка ...
|
|
| 35 | 25Ф.56.126 | Палец |
Загрузка ...
|
|
| 36 | 25Ф.56.127 | Палец |
Загрузка ...
|
|
| 37 | 25Ф.56.137 | Шайба |
Загрузка ...
|
|
| 38 | 25Ф.56.143 | Ось 16В12х85.402.35.47.Ц15хр ГОСТ9650-80 |
Загрузка ...
|
|
| 39 | 25Ф.56.145 | Палец |
Загрузка ...
|
|
| 40 | 25Ф.57.122 | Втулка |
Загрузка ...
|
|
| 41 | 150.34.106-1 | Шайба |
Загрузка ...
|
|
| 42 | 151.58.121 | Шплинт |
Загрузка ...
|
|
| 43 | [Болт М10-6gх25.88.019 ГОСТ7796-70] | Болт М10-6gх25.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 44 | [Болт М12-6gх40.88.019 ГОСТ7796-70] | Болт М12-6gх40.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 45 | [Болт М16-6gх55.88.019 ГОСТ7796-70] | Болт М16-6gх55.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 46 | [Гайка М24-6Н.6.0112 ГОСТ5256-70] | Гайка М24-6Н.6.0112 ГОСТ5256-70 |
Загрузка ...
|
|
| 47 | [Гайка М10-6Н.6.019 ГОСТ5918-73] | Гайка М10-6Н.6.019 ГОСТ5918-73 |
Загрузка ...
|
|
| 47 | [Гайка М24-6Н.6.0112 ГОСТ5256-70] | Гайка М24-6Н.6.0112 ГОСТ5256-70 |
Загрузка ...
|
|
| 48 | [Гайка М24х2-6Н.04.0112 ГОСТ5919-73] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 |
Загрузка ...
|
|
| 49 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 50 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 51 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 52 | [Шайба 16.01.0115 ГОСТ11371-78] | Шайба 16.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 53 | [Шайба 22.01.0115 ГОСТ11371-78] | Шайба 22.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 54 | [Шплинт 2,5х16.016 ГОСТ397-79] | Шплинт 2,5х16.016 ГОСТ397-79 |
Загрузка ...
|
|
| 55 | [Шплинт 4х25.019 ГОСТ397-79] | Шплинт 4х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 56 | [Шплинт 4х32.019 ГОСТ397-79] | Шплинт 4х32.019 ГОСТ397-79 |
Загрузка ...
|
|
| 57 | [Шплинт 5х30.016 ГОСТ397-79] | Шплинт 5х30.016 ГОСТ397-79 |
Загрузка ...
|
|
| 57 | [Шплинт 5х30.016 ГОСТ397-79] | Шплинт 5х30.016 ГОСТ397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
