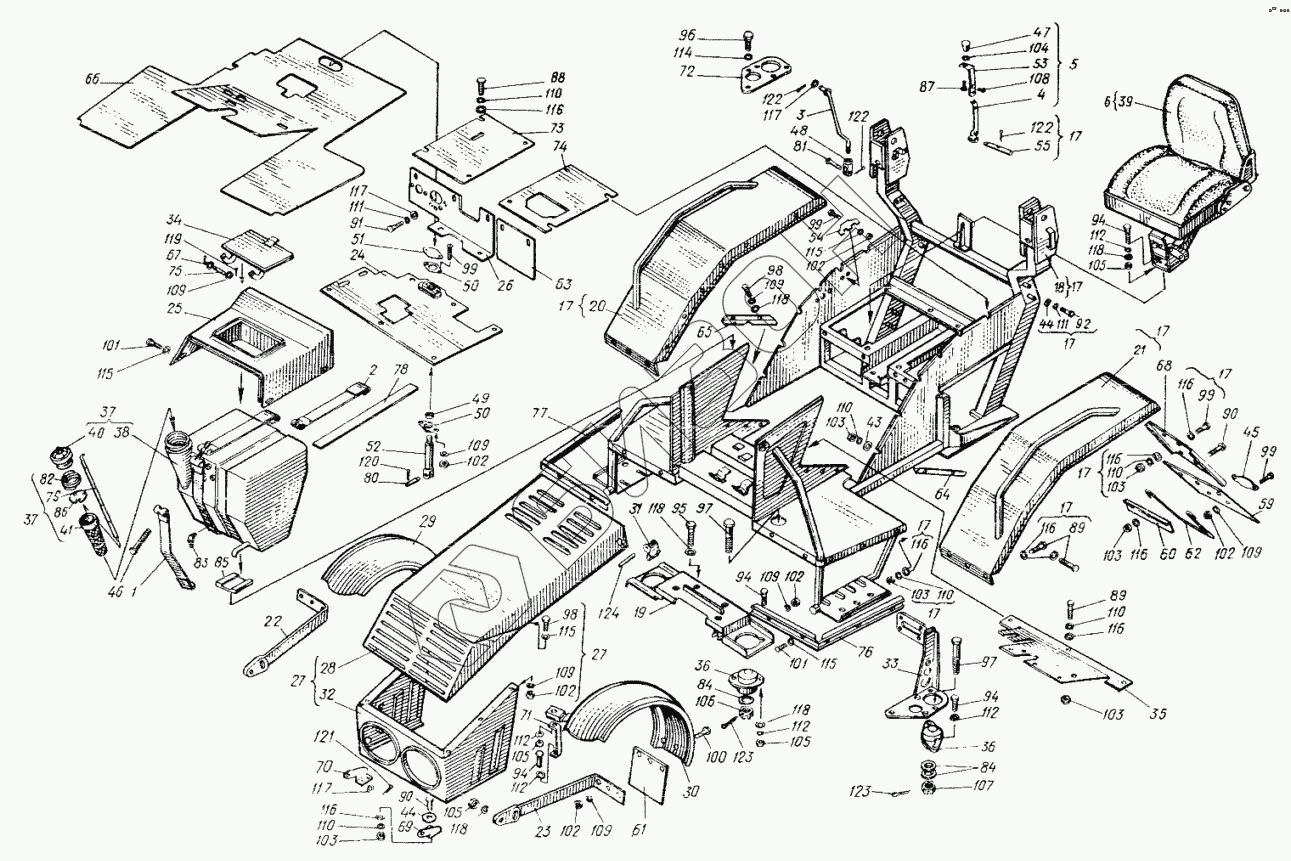

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Облицовка 25ФМ.47.001
1
2
3
4
5
6
17
17
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
43
44
44
45
46
47
48
49
50
50
51
52
53
54
55
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
84
85
86
87
88
88
89
89
90
90
91
92
94
94
94
94
95
96
97
97
98
98
99
99
99
99
100
101
101
102
102
102
102
102
102
103
103
103
103
103
103
103
103
103
103
103
103
104
105
105
105
105
106
107
108
109
109
109
109
109
109
109
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
111
111
111
111
112
112
112
112
112
112
112
112
112
112
114
114
115
115
115
115
115
115
115
115
116
116
116
116
116
116
116
116
116
116
116
116
116
116
116
116
117
117
117
117
117
117
118
118
118
118
118
118
118
118
118
118
119
120
120
121
121
122
122
122
122
122
122
123
123
123
123
124
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Болт М6-6gх12.88.35.019 ГОСТ7798-70] | [Болт М6-6gх12.88.35.019 ГОСТ7798-70] | Болт М6-6gх12.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| [Винт ВМ6-6gх16.58.019 ГОСТ17473-80] | [Винт ВМ6-6gх16.58.019 ГОСТ17473-80] | Винт ВМ6-6gх16.58.019 ГОСТ17473-80 |
Загрузка ...
|
|
| [Гайка М10-6Н.6.019 ГОСТ5915-70] | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| [Гайка М6-6Н.6.019 ГОСТ5915-70] | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| [Гайка М6-6Н.6.019 ГОСТ5915-70] | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| [Гайка М8-6Н.6.019 ГОСТ5915-70] | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| [Шайба 6.65Г.05 ГОСТ6402-70] | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 6.65Г.05 ГОСТ6402-70] | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 1 | 1В12.80.037 | Лента стяжная в сборе |
Загрузка ...
|
|
| 2 | 8.80.018 | Лента стяжная в сборе |
Загрузка ...
|
|
| 3 | 25Ф.41.014 | Тяга |
Загрузка ...
|
|
| 4 | 25Ф.41.017 | Рычаг |
Загрузка ...
|
|
| 5 | 25Ф.41.018 | Рычаг |
Загрузка ...
|
|
| 6 | 25Ф.44.010 | Сиденье |
Загрузка ...
|
|
| 17 | 25ФМ.47.002 | Платформа |
Загрузка ...
|
|
| 18 | 25ФМ.47.010 | Платформа |
Загрузка ...
|
|
| 19 | 3810.47.012 | Опора |
Загрузка ...
|
|
| 20 | 25ФМ.47.013 | Крыло |
Загрузка ...
|
|
| 21 | 25ФМ.47.013-01 | Крыло |
Загрузка ...
|
|
| 22 | 25ФМ.47.023 | Кронштейн |
Загрузка ...
|
|
| 23 | 25ФМ.47.023-01 | Кронштейн |
Загрузка ...
|
|
| 24 | 25Ф.47.024 | Пол |
Загрузка ...
|
|
| 25 | 25Ф.47.026 | Кожух |
Загрузка ...
|
|
| 26 | 25Ф.47.027-1 | Перегородка |
Загрузка ...
|
|
| 27 | 25Ф.47.030-1 | Капот |
Загрузка ...
|
|
| 28 | 25Ф.47.031-1 | Крышка капота |
Загрузка ...
|
|
| 29 | 25Ф.47.032 | Крыло переднее |
Загрузка ...
|
|
| 30 | 25Ф.47.032-01 | Крыло переднее |
Загрузка ...
|
|
| 31 | 25Ф.47.033 | Замок |
Загрузка ...
|
|
| 32 | 25Ф.47.036-1 | Основание капота |
Загрузка ...
|
|
| 33 | 25Ф.47.037 | Кронштейн |
Загрузка ...
|
|
| 34 | 25Ф.47.047 | Крышка |
Загрузка ...
|
|
| 35 | 25Ф.47.050-1 | Полик |
Загрузка ...
|
|
| 36 | 25Ф.47.095 | Амортизатор |
Загрузка ...
|
|
| 37 | 25Ф.50.011-2 | Бак топливный |
Загрузка ...
|
|
| 38 | 25Ф.50.012-2 | Корпус бака |
Загрузка ...
|
|
| 39 | 70-6800010-01 | Сиденье |
Загрузка ...
|
|
| 40 | 25Ф.50.042 | Крышка |
Загрузка ...
|
|
| 41 | 150.50.026 | Фильтр 160Б ГОСТ 15870-84 |
Загрузка ...
|
|
| 43 | 6.50.207 | Шайба |
Загрузка ...
|
|
| 44 | ШШс-11х30х4 | Шайба |
Загрузка ...
|
|
| 45 | ФП-310Е | Световозвращатель |
Загрузка ...
|
|
| 46 | 10.80.165 | Винт стяжной |
Загрузка ...
|
|
| 47 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 48 | 150.20.278 | Вилка |
Загрузка ...
|
|
| 49 | 25Ф.37.296 | Шарнир |
Загрузка ...
|
|
| 50 | 25Ф.37.297 | Обойма |
Загрузка ...
|
|
| 51 | 25Ф.37.300 | Подушка |
Загрузка ...
|
|
| 52 | 25Ф.37.302 | Стержень |
Загрузка ...
|
|
| 53 | 25Ф.41.118 | Рычаг |
Загрузка ...
|
|
| 54 | 25Ф.41.123 | Фиксатор |
Загрузка ...
|
|
| 55 | 25Ф.41.125 | Валик |
Загрузка ...
|
|
| 59 | 25Ф.47.147 | Брызговик |
Загрузка ...
|
|
| 60 | 25Ф.47.148 | Уголок |
Загрузка ...
|
|
| 61 | 25Ф.47.150 | Козырек |
Загрузка ...
|
|
| 62 | 25Ф.47.179 | Каркас |
Загрузка ...
|
|
| 63 | 25Ф.47.192 | Перегородка |
Загрузка ...
|
|
| 64 | 25Ф.47.197 | Накладка |
Загрузка ...
|
|
| 65 | 25Ф.47.197-1 | Накладка |
Загрузка ...
|
|
| 66 | 25Ф.47.225-1 | Коврик |
Загрузка ...
|
|
| 67 | 25Ф.47.241 | Пружина |
Загрузка ...
|
|
| 68 | 25Ф.47.260 | Щиток |
Загрузка ...
|
|
| 69 | 25Ф.47.262 | Кронштейн |
Загрузка ...
|
|
| 70 | 25Ф.47.262-01 | Кронштейн |
Загрузка ...
|
|
| 71 | 25Ф.47.301 | Кронштейн |
Загрузка ...
|
|
| 72 | 25Ф.47.424 | Планка |
Загрузка ...
|
|
| 73 | 25Ф.47.467-1 | Лист |
Загрузка ...
|
|
| 74 | 25Ф.47.468-1 | Лист |
Загрузка ...
|
|
| 75 | 25Ф.47.485 | Ось |
Загрузка ...
|
|
| 76 | 25Ф.47.716 | Обечайка |
Загрузка ...
|
|
| 77 | 25Ф.47.716-01 | Обечайка |
Загрузка ...
|
|
| 78 | 25Ф.50.106 | Прокладка |
Загрузка ...
|
|
| 79 | 25Ф.50.111-1 | Линейка мерная |
Загрузка ...
|
|
| 80 | 54.02.484 | Палец |
Загрузка ...
|
|
| 81 | 54.20.405 | Палец |
Загрузка ...
|
|
| 82 | 74.50.436 | Пружина |
Загрузка ...
|
|
| 83 | 25Ф.21.122 | Ось 2-8h11х55.П.40.2.30...66.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 83 | 25Ф.21.122 | Ось 2-8h11х55.П.40.2.30...66.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 84 | 150.41.254 | Шайба упорная |
Загрузка ...
|
|
| 85 | 150.50.109А | Прокладка под бак |
Загрузка ...
|
|
| 86 | 150.50.133 | Заслонка |
Загрузка ...
|
|
| 87 | [Болт М10-6gх25.88.35.019 ГОСТ7795-70] | Болт М10-6gх25.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 88 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | Болт М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 88 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | Болт М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 89 | [Болт М8-6gх20.88.35.019 ГОСТ7796-70] | Болт М8-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 89 | [Болт М8-6gх20.88.35.019 ГОСТ7796-70] | Болт М8-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 90 | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 91 | [Болт М10-6gх16.88.019 ГОСТ7796-70] | Болт М10-6gх16.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 92 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 94 | [Болт М12-6gх30.88.35.019 ГОСТ7796-70] | Болт М12-6gх30.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 94 | [Болт М12-6gх30.88.35.019 ГОСТ7796-70] | Болт М12-6gх30.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 95 | [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | Болт М12-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 96 | [Болт М14-6gх30.88.35.019 ГОСТ7796-70] | Болт М14-6gх30.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 97 | [Болт 2М20-6gх105.88.35.019 ГОСТ7796-70] | Болт 2М20-6gх105.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 98 | [Болт М6-6gх12.88.35.019 ГОСТ7798-70] | Болт М6-6gх12.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 99 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 100 | [Болт М6-6gх25.88.35.019 ГОСТ7798-70] | Болт М6-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 101 | [Винт ВМ6-6gх16.58.019 ГОСТ17473-80] | Винт ВМ6-6gх16.58.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 102 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 103 | [Гайка М8-6H.6.019] | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 103 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 104 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 105 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 106 | [Гайка М20-6Н.6.0112 ГОСТ5932-73] | Гайка М20-6Н.6.0112 ГОСТ5932-73 |
Загрузка ...
|
|
| 107 | [Гайка М20-6Н.04.0112 ГОСТ5933-73] | Гайка М20-6Н.04.0112 ГОСТ5933-73 |
Загрузка ...
|
|
| 108 | [Заклепка 6х12.01.10кп ГОСТ10299-80] | Заклепка 6х12.01.10кп ГОСТ10299-80 |
Загрузка ...
|
|
| 109 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 110 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 110 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 110 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 111 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 111 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 112 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 112 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 114 | [Шайба 14.65Г.05 ГОСТ6402-70] | Шайба 14.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 114 | [Шайба 14.65Г.05 ГОСТ6402-70] | Шайба 14.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 115 | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 115 | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 116 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 116 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 117 | [Шайба С10.01.0115 ГОСТ11371-78] | Шайба С10.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 117 | [Шайба С10.01.0115 ГОСТ11371-78] | Шайба С10.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 118 | [Шайба С12.01.0115 ГОСТ11371-78] | Шайба С12.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 118 | [Шайба С12.01.0115 ГОСТ11371-78] | Шайба С12.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 119 | [Шплинт 1,6х12.016 ГОСТ397-79] | Шплинт 1,6х12.016 ГОСТ397-79 |
Загрузка ...
|
|
| 120 | [Шплинт 2х12.016 ГОСТ397-79] | Шплинт 2х12.016 ГОСТ397-79 |
Загрузка ...
|
|
| 120 | [Шплинт 2х12.016 ГОСТ397-79] | Шплинт 2х12.016 ГОСТ397-79 |
Загрузка ...
|
|
| 121 | [Шплинт 2,5х16.016 ГОСТ397-79] | Шплинт 2,5х16.016 ГОСТ397-79 |
Загрузка ...
|
|
| 121 | [Шплинт 2,5х16.016 ГОСТ397-79] | Шплинт 2,5х16.016 ГОСТ397-79 |
Загрузка ...
|
|
| 122 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
|
| 122 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
|
| 123 | [Шплинт 4х40.016 ГОСТ397-79] | Шплинт 4х40.016 ГОСТ397-79 |
Загрузка ...
|
|
| 123 | [Шплинт 4х40.016 ГОСТ397-79] | Шплинт 4х40.016 ГОСТ397-79 |
Загрузка ...
|
|
| 124 | [Проволока 3,0-0-2Ц ГОСТ3282-74 (L=45+/-1мм)] | Проволока 3,0-0-2Ц ГОСТ3282-74 (L=45+/-1мм) |
Загрузка ...
|
|
| 124 | [Проволока 3,0-0-2Ц ГОСТ3282-74 (L=45+/-1мм)] | Проволока 3,0-0-2Ц ГОСТ3282-74 (L=45+/-1мм) |
Загрузка ...
|
