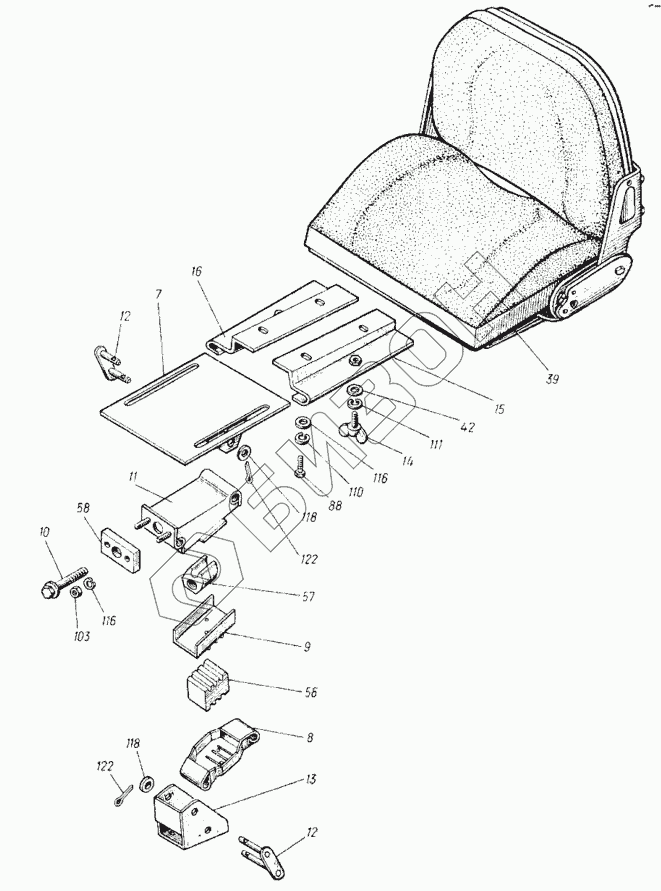

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Сиденье 25Ф.44.010
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
39
42
42
56
56
57
57
58
58
88
88
103
103
110
110
111
111
116
116
116
116
118
118
118
118
122
122
122
122
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7 | 25Ф.44.061 | Кронштейн |
Загрузка ...
|
|
| 7 | 25Ф.44.061 | Кронштейн |
Загрузка ...
|
|
| 8 | 25Ф.44.062 | Звено |
Загрузка ...
|
|
| 8 | 25Ф.44.062 | Звено |
Загрузка ...
|
|
| 9 | 25Ф.44.063-1 | Скоба |
Загрузка ...
|
|
| 9 | 25Ф.44.063-1 | Скоба |
Загрузка ...
|
|
| 10 | 25Ф.44.064 | Винт |
Загрузка ...
|
|
| 10 | 25Ф.44.064 | Винт |
Загрузка ...
|
|
| 11 | 25Ф.44.065 | Звено |
Загрузка ...
|
|
| 11 | 25Ф.44.065 | Звено |
Загрузка ...
|
|
| 12 | 25Ф.44.068 | Серьга |
Загрузка ...
|
|
| 12 | 25Ф.44.068 | Серьга |
Загрузка ...
|
|
| 13 | 25Ф.44.069 | Кронштейн |
Загрузка ...
|
|
| 13 | 25Ф.44.069 | Кронштейн |
Загрузка ...
|
|
| 14 | 25Ф.44.070 | Винт |
Загрузка ...
|
|
| 14 | 25Ф.44.070 | Винт |
Загрузка ...
|
|
| 15 | 25Ф.44.071 | Кронштейн |
Загрузка ...
|
|
| 15 | 25Ф.44.071 | Кронштейн |
Загрузка ...
|
|
| 16 | 25Ф.44.071-01 | Кронштейн |
Загрузка ...
|
|
| 16 | 25Ф.44.071-01 | Кронштейн |
Загрузка ...
|
|
| 39 | 70-6800010-01 | Сиденье |
Загрузка ...
|
|
| 42 | 5.24.198 | Шайба |
Загрузка ...
|
|
| 42 | 5.24.198 | Шайба |
Загрузка ...
|
|
| 56 | 25Ф.44.110 | Амортизатор сиденья |
Загрузка ...
|
|
| 56 | 25Ф.44.110 | Амортизатор сиденья |
Загрузка ...
|
|
| 57 | 25Ф.44.528 | Клин |
Загрузка ...
|
|
| 57 | 25Ф.44.528 | Клин |
Загрузка ...
|
|
| 58 | 25Ф.44.529 | Планка |
Загрузка ...
|
|
| 58 | 25Ф.44.529 | Планка |
Загрузка ...
|
|
| 88 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | Болт М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 88 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | Болт М8-6gх16.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 103 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 103 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 110 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 110 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 111 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 111 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 116 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 116 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 118 | [Шайба С12.01.0115 ГОСТ11371-78] | Шайба С12.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 118 | [Шайба С12.01.0115 ГОСТ11371-78] | Шайба С12.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 122 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
|
| 122 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
