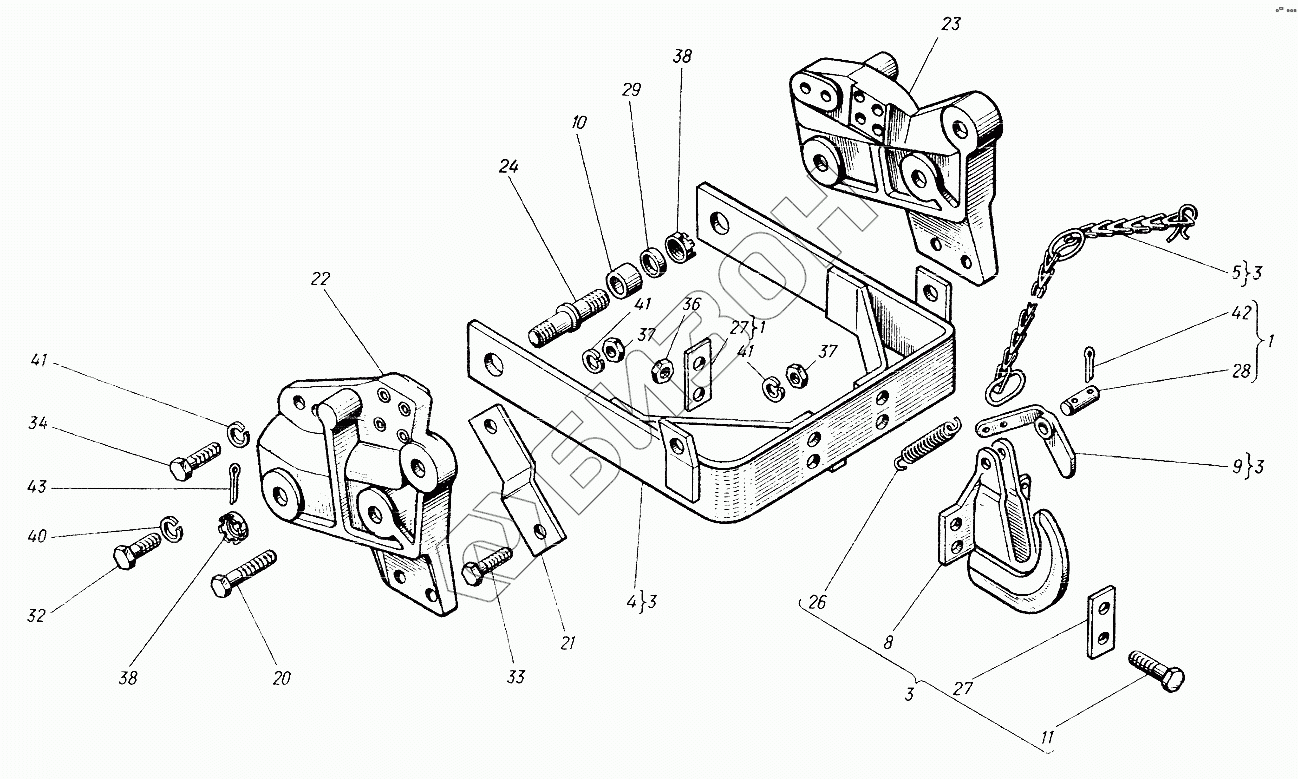

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Устройство прицепное 25Ф.35.001
1
1
3
3
3
3
4
5
8
9
10
11
20
21
22
23
24
26
27
27
28
29
32
33
34
36
37
37
38
38
40
41
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25Ф.35.001-01 | Устройство прицепное |
Загрузка ...
|
|
| 3 | 25Ф.35.010 | Устройство прицепное |
Загрузка ...
|
|
| 4 | 25Ф.35.011 | Рамка |
Загрузка ...
|
|
| 5 | 25Ф.35.012 | Цепочка |
Загрузка ...
|
|
| 8 | 25Ф.35.101 | Крюк |
Загрузка ...
|
|
| 9 | 25Ф.35.102 | Защелка |
Загрузка ...
|
|
| 10 | 25Ф.35.106 | Втулка |
Загрузка ...
|
|
| 11 | 25Ф.35.108 | Болт |
Загрузка ...
|
|
| 20 | 25Ф.35.131 | Палец |
Загрузка ...
|
|
| 21 | 25Ф.35.132 | Планка |
Загрузка ...
|
|
| 22 | 25Ф.56.101 | Кронштейн |
Загрузка ...
|
|
| 23 | 25Ф.56.101-01 | Кронштейн |
Загрузка ...
|
|
| 24 | 25Ф.56.120 | Палец |
Загрузка ...
|
|
| 26 | 5.02.148 | Пружина |
Загрузка ...
|
|
| 27 | 5.14.165 | Шайба замковая |
Загрузка ...
|
|
| 28 | 25Ф.37.032 | Валик |
Загрузка ...
|
|
| 29 | 25Ф.37.036 | Шестерня |
Загрузка ...
|
|
| 32 | [Болт М12-6gх45.88.019 ГОСТ7796-70] | Болт М12-6gх45.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 33 | 25Ф.37.085 | Колонка |
Загрузка ...
|
|
| 34 | [Болт М16-6gх55.88.019 ГОСТ7796-70] | Болт М16-6gх55.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 36 | [Гайка М12-7Н.8.019 ГОСТ5915-70] | Гайка М12-7Н.8.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 37 | [Гайка М16-6Н.6.0112 ГОСТ5915-70] | Гайка М16-6Н.6.0112 ГОСТ5915-70 |
Загрузка ...
|
|
| 38 | [Гайка М24х2-6Н.04.0112 ГОСТ5919-73] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 |
Загрузка ...
|
|
| 40 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 41 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 42 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
|
| 43 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
