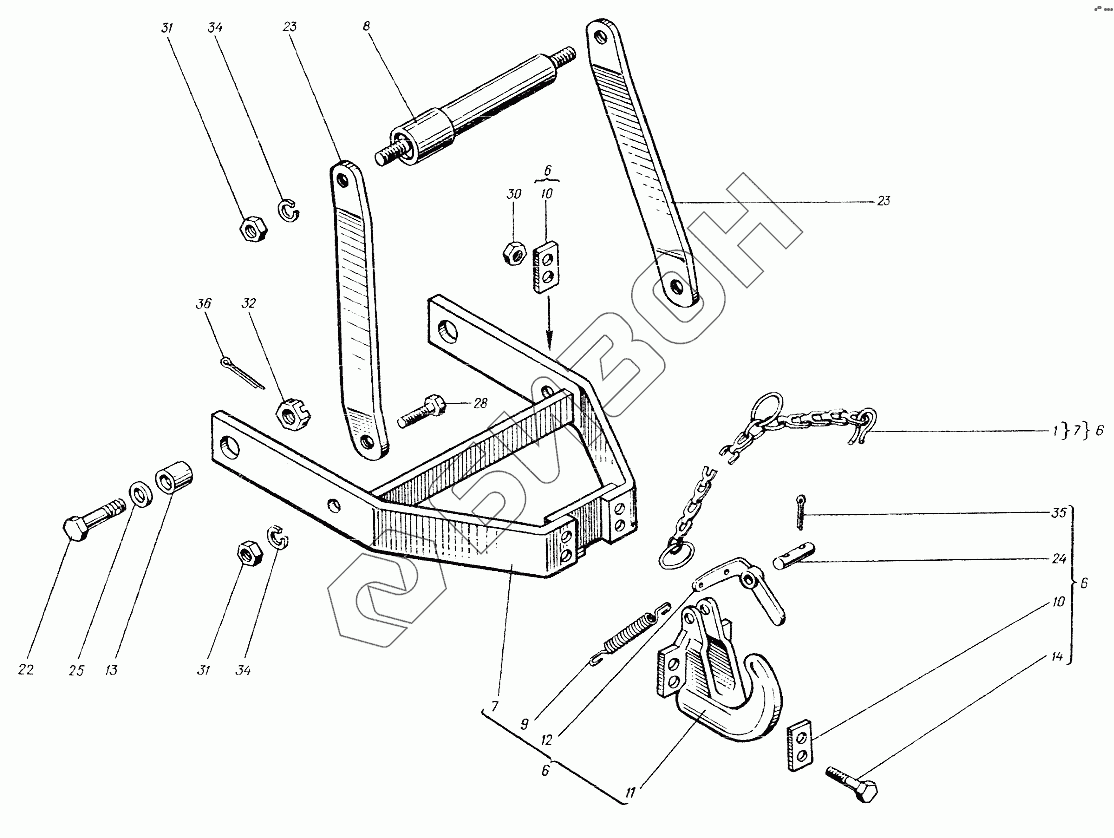

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Устройство прицепное 25ФМ.35.001
1
6
6
6
6
7
7
8
9
10
10
11
12
13
14
22
23
23
23
24
25
28
30
31
31
32
34
34
34
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25Ф.35.012 | Цепочка |
Загрузка ...
|
|
| 4 | 25ФМ.35.001-01 | Устройство прицепное |
Загрузка ...
|
|
| 6 | 25ФМ.35.010 | Устройство прицепное |
Загрузка ...
|
|
| 7 | 25ФМ.35.011 | Рамка |
Загрузка ...
|
|
| 8 | 25ФМ.35.015 | Ось |
Загрузка ...
|
|
| 9 | 5.02.148 | Пружина |
Загрузка ...
|
|
| 10 | 5.14.165 | Шайба замковая |
Загрузка ...
|
|
| 11 | 25Ф.35.101 | Крюк |
Загрузка ...
|
|
| 12 | 25Ф.35.102 | Защелка |
Загрузка ...
|
|
| 13 | 25Ф.35.106 | Втулка |
Загрузка ...
|
|
| 14 | 25Ф.35.108 | Болт |
Загрузка ...
|
|
| 22 | 25ФМ.35.131 | Палец |
Загрузка ...
|
|
| 23 | 25Ф.37.019 | Дифференциал |
Загрузка ...
|
|
| 23 | 25ФМ.35.132 | Раскос |
Загрузка ...
|
|
| 23 | 25Ф.37.019 | Дифференциал |
Загрузка ...
|
|
| 24 | 54.40.440 | Палец |
Загрузка ...
|
|
| 25 | 150.34.106-1 | Шайба |
Загрузка ...
|
|
| 28 | [Болт М16-6gх40.88.019 ГОСТ7796-70] | Болт М16-6gх40.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 30 | [Гайка М12-7Н.8.019 ГОСТ5915-70] | Гайка М12-7Н.8.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 31 | [Гайка М16-6Н.6.0112 ГОСТ5915-70] | Гайка М16-6Н.6.0112 ГОСТ5915-70 |
Загрузка ...
|
|
| 32 | [Гайка М24х2-6Н.04.0112 ГОСТ5919-73] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 |
Загрузка ...
|
|
| 34 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 34 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 34 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 35 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Загрузка ...
|
|
| 36 | [Шплинт 4х32.016 ГОСТ397-79] | Шплинт 4х32.016 ГОСТ397-79 |
Загрузка ...
|
|
| 36 | 25ФМ.45.001 | Шплинт 4х32.016 ГОСТ397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
