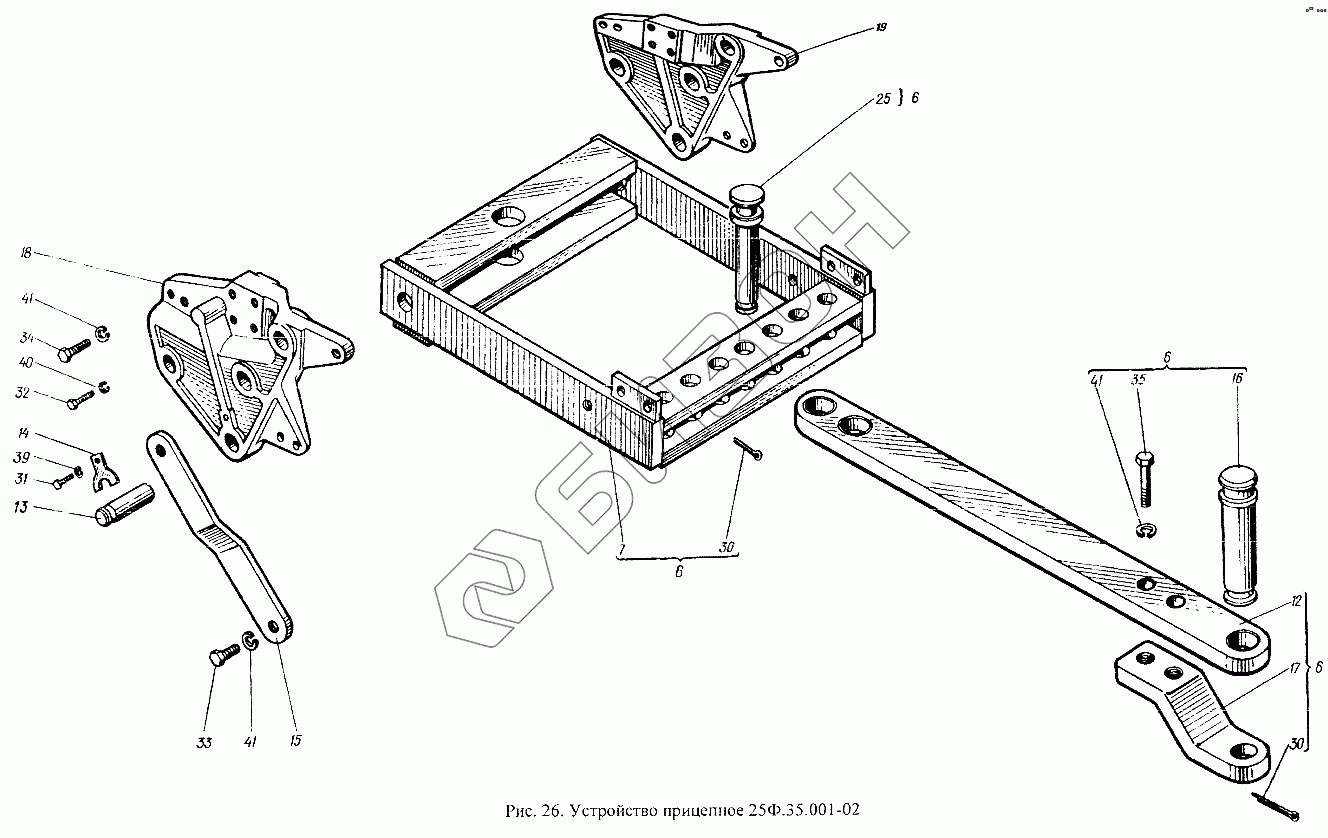

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Устройство прицепное 25Ф.35.001-02
6
6
6
6
7
12
13
14
15
16
17
18
19
25
30
30
31
31
32
33
34
35
39
40
41
41
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 25Ф.35.001-02 | 25Ф.35.001-02 | Устройство прицепное |
Загрузка ...
|
|
| 6 | 25Ф.35.013 | Устройство прицепное маятниковое |
Загрузка ...
|
|
| 7 | 25Ф.35.014 | Рамка |
Загрузка ...
|
|
| 11 | [Болт М6-6gх16.88.019 ГОСТ7796-70] | Болт М6-6gх16.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 12 | 25Ф.35.122 | Маятник |
Загрузка ...
|
|
| 13 | 25Ф.35.123 | Ось |
Загрузка ...
|
|
| 14 | 25Ф.35.124 | Пластина |
Загрузка ...
|
|
| 15 | 25Ф.35.125 | Растяжка |
Загрузка ...
|
|
| 16 | 25Ф.35.127 | Шкворень |
Загрузка ...
|
|
| 17 | 25Ф.35.128 | Накладка |
Загрузка ...
|
|
| 18 | 25Ф.35.130 | Кронштейн |
Загрузка ...
|
|
| 19 | 25Ф.35.130-01 | Кронштейн |
Загрузка ...
|
|
| 25 | 25Ф.56.126 | Палец |
Загрузка ...
|
|
| 28 | 54.40.440 | Палец |
Загрузка ...
|
|
| 29 | 150.34.106-1 | Шайба |
Загрузка ...
|
|
| 30 | 151.58.121 | Шплинт |
Загрузка ...
|
|
| 31 | [Болт М6-6gх16.88.019 ГОСТ7796-70] | Болт М6-6gх16.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 31 | [Болт М6-6gх16.88.019 ГОСТ7796-70] | Болт М6-6gх16.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 32 | [Болт М12-6gх45.88.019 ГОСТ7796-70] | Болт М12-6gх45.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 33 | [Болт М16-6gх40.88.019 ГОСТ7796-70] | Болт М16-6gх40.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 34 | [Болт М16-6gх55.88.019 ГОСТ7796-70] | Болт М16-6gх55.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 35 | [Болт М16-6gх60.88.019 ГОСТ7796-70] | Болт М16-6gх60.88.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 39 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 40 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 41 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 41 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
