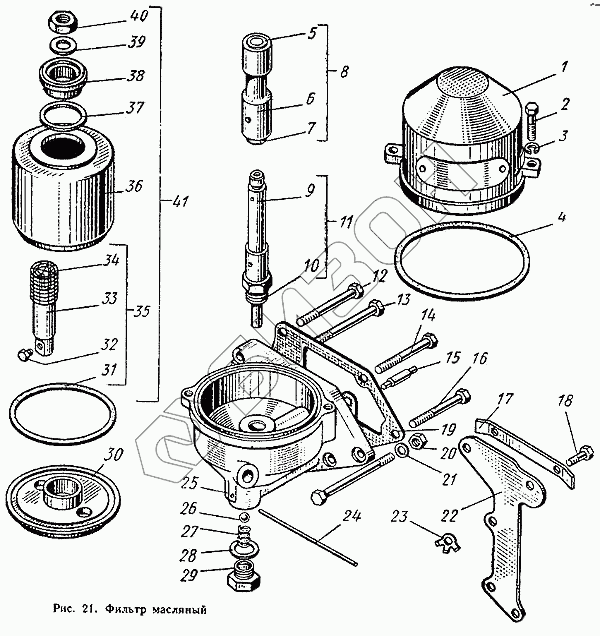

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Фильтр масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д22-1407500 | Д22-1407500 | Фильтр масляный в сборе |
Загрузка ...
|
|
| 1 | Д37М-1407610-Б | Колпак масляного фильтра в сборе |
Загрузка ...
|
|
| 2 | БНП-М8х40 | Болт |
Загрузка ...
|
|
| 3 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 4 | Д37М-1407617-В | Прокладка колпака масляного фильтра |
Загрузка ...
|
|
| 5 | Д37А-1407573 | Втулка верхняя |
Загрузка ...
|
|
| 6 | Д37А-1407593 | Трубка стяжная |
Загрузка ...
|
|
| 7 | Д37А-1407574 | Втулка нижняя |
Загрузка ...
|
|
| 8 | Д37А-1407590-А | Трубка стяжная с втулками в сборе |
Загрузка ...
|
|
| 9 | Д37А-1407552-В | Ось ротора |
Загрузка ...
|
|
| 10 | Д37А-1407555-Б | Труба сообщающаяся |
Загрузка ...
|
|
| 11 | Д37А-1407550-В | Ось ротора в сборе |
Загрузка ...
|
|
| 12 | БНП-М10х110 | Болт |
Загрузка ...
|
|
| 13 | БНП-М8х115 | Болт |
Загрузка ...
|
|
| 14 | БНП-М10х90 | Болт |
Загрузка ...
|
|
| 15 | Д22-1117546 | Шпилька |
Загрузка ...
|
|
| 16 | БНП-М10х105 | Болт |
Загрузка ...
|
|
| 17 | Д22-1407748 | Пластина замковая |
Загрузка ...
|
|
| 18 | БНП-М6х16 | Болт |
Загрузка ...
|
|
| 19 | Д22-1407548-А | Прокладка корпуса масляного фильтра |
Загрузка ...
|
|
| 20 | ГПШ-М10 | Гайка |
Загрузка ...
|
|
| 21 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 22 | Д22-1407744 | Щиток |
Загрузка ...
|
|
| 23 | Д37М-1000338 | Шайба стопорная |
Загрузка ...
|
|
| 24 | ПЖ-1х30 | Проволока |
Загрузка ...
|
|
| 25 | Д22-1407525 | Корпус масляного фильтра |
Загрузка ...
|
|
| 26 | ША-10,319мм | Шарик |
Загрузка ...
|
|
| 27 | 24-1407626 | Пружина клапана |
Загрузка ...
|
|
| 28 | 24-1407619 | Прокладка гайки |
Загрузка ...
|
|
| 29 | 24-1407527 | Заглушка |
Загрузка ...
|
|
| 30 | Д37А-1407572 | Основание ротора |
Загрузка ...
|
|
| 31 | 24-1407597 | Прокладка крышки ротора |
Загрузка ...
|
|
| 32 | Д37А-1407588 | Форсунка |
Загрузка ...
|
|
| 33 | Д37А-1407575 | Труба маслозаборная |
Загрузка ...
|
|
| 34 | Д37А-1407579 | Сетка фильтрующая |
Загрузка ...
|
|
| 35 | Д37А-1407570 | Основание ротора с трубками в сборе |
Загрузка ...
|
|
| 36 | Д37А-1407592-А | Крышка ротора |
Загрузка ...
|
|
| 37 | Д37А-1407607-Б | Кольцо упорное |
Загрузка ...
|
|
| 38 | Д37А-1407598 | Гайка крышки ротора |
Загрузка ...
|
|
| 39 | Д37А-1407599 | Прокладка |
Загрузка ...
|
|
| 40 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 41 | Д37А-1407560 | Ротор в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
