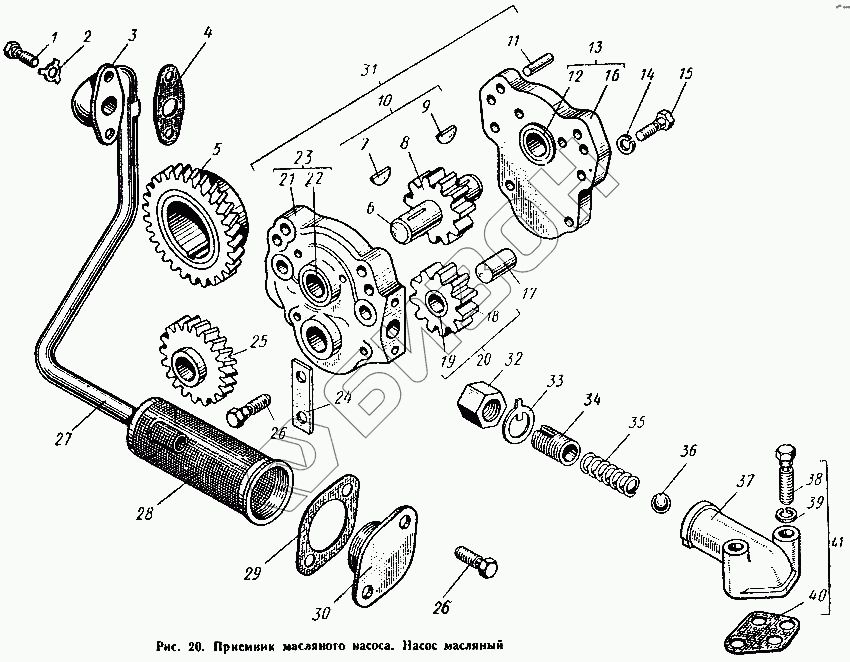

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Приемник масляного насоса. Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1403011-А | Д21-1403011-А | Корпус масляного насоса в сборе |
Загрузка ...
|
|
| БНП-М8х30 | БНП-М8х30 | Болт |
Загрузка ...
|
|
| Д37М-1402010 | Д37М-1402010 | Приемник масляного насоса в сборе |
Загрузка ...
|
|
| Т28-2401048-А | Т28-2401048-А | Магнит |
Загрузка ...
|
|
| 1 | БНП-М8х16 | Болт |
Загрузка ...
|
|
| 2 | Д37М-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 3 | Д22-1402075 | Фланец трубы приемника |
Загрузка ...
|
|
| 4 | Д37М-1402183-Б | Прокладка фланца |
Загрузка ...
|
|
| 5 | Д30-1403312-А | Шестерня ведущая привода масляного насоса |
Загрузка ...
|
|
| 6 | Д21-1403052-Б | Валик масляного насоса |
Загрузка ...
|
|
| 7 | Д21-1403058 | Шпонка сегментная |
Загрузка ...
|
|
| 8 | Д21-1403075 | Шестерня ведущая масляного насоса |
Загрузка ...
|
|
| 9 | ШВ1-3х13 | Шпонка сегментная |
Загрузка ...
|
|
| 10 | Д21-1403050-Б | Валик масляного насоса в сборе |
Загрузка ...
|
|
| 11 | Д30-1403268 | Штифт установочный |
Загрузка ...
|
|
| 12 | Д37М-1403156 | Втулка крышки масляного насоса |
Загрузка ...
|
|
| 13 | Д37М-1403150 | Крышка масляного насоса с втулкой в сборе |
Загрузка ...
|
|
| 14 | ШП-6Н | Шайба пружинная |
Загрузка ...
|
|
| 15 | БНП-М6х20 | Болт |
Загрузка ...
|
|
| 16 | Д37М-1403155-А | Крышка масляного насоса |
Загрузка ...
|
|
| 17 | Д21-1403125 | Ось ведомой шестерни |
Загрузка ...
|
|
| 18 | Д21-1403115 | Шестерня ведомая масляного насоса |
Загрузка ...
|
|
| 19 | Д37М-1403118 | Втулка ведомой шестерни |
Загрузка ...
|
|
| 20 | Д21-1403110 | Шестерня ведомая масляного насоса в сборе |
Загрузка ...
|
|
| 21 | Д21-1403025-А | Корпус масляного насоса |
Загрузка ...
|
|
| 22 | Д30-1403028 | Втулка корпуса масляного насоса |
Загрузка ...
|
|
| 23 | Д21-1403020-А | Корпус масляного насоса в сборе |
Загрузка ...
|
|
| 24 | Д37М-1403032 | Пластина стопорная |
Загрузка ...
|
|
| 25 | Д30-1403228-Б | Шестерня ведомая привода |
Загрузка ...
|
|
| 26 | Д37М-1403056 | Болт специальный |
Загрузка ...
|
|
| 27 | Д21-1402050 | Труба приемника масляного насоса в сборе |
Загрузка ...
|
|
| 28 | Д37М-1402150 | Сетка в сборе |
Загрузка ...
|
|
| 29 | Д37М-1402218 | Прокладка крышки приемника масляного насоса |
Загрузка ...
|
|
| 30 | Д37М-1402210 | Крышка приемника масляного насоса в сборе |
Загрузка ...
|
|
| 31 | Д21-1403010-А | Насос масляный в сборе |
Загрузка ...
|
|
| 32 | Д30-1403388-А | Гайка клапана |
Загрузка ...
|
|
| 33 | Д30-1403386 | Прокладка |
Загрузка ...
|
|
| 34 | Д30-1403385 | Пробка регулировочная клапана |
Загрузка ...
|
|
| 35 | Д37А-1403368 | Пружина клапана |
Загрузка ...
|
|
| 36 | ША-12,7 | Шарик клапана |
Загрузка ...
|
|
| 37 | Д22-1403392 | Корпус редукционного клапана |
Загрузка ...
|
|
| 38 | БНП-М8х50 | Болт |
Загрузка ...
|
|
| 39 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 40 | Д22-1403394 | Прокладка корпуса редукционного клапана |
Загрузка ...
|
|
| 41 | Д22-1403360 | Редукционный клапан в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
