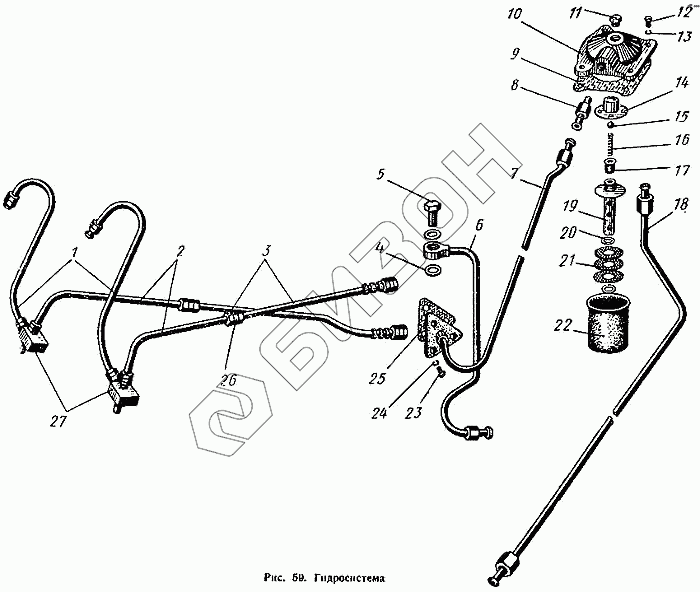

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т16.55.026-2 | Т16.55.026-2 | Трубка фильтра с клапаном в сборе |
Загрузка ...
|
|
| Т16.55.131 | Т16.55.131 | Болт зажимной угольника |
Загрузка ...
|
|
| Т16.55.135-2 | Т16.55.135-2 | Штуцер |
Загрузка ...
|
|
| ДСШ14.55.042 | ДСШ14.55.042 | Шланг составной |
Загрузка ...
|
|
| ДСШ14.55.029-1 | ДСШ14.55.029-1 | Шланг длинный в сборе |
Загрузка ...
|
|
| СШ20.55.124 | СШ20.55.124 | Рычаг распределителя |
Загрузка ...
|
|
| Р75.В2А-001 | Р75.В2А-001 | Распределитель в сборе |
Загрузка ...
|
|
| 5.10.325-1 | 5.10.325-1 | Пружина |
Загрузка ...
|
|
| ДСШ14.55.116 | ДСШ14.55.116 | Прокладка пробки |
Загрузка ...
|
|
| СШ20.55.125 | СШ20.55.125 | Пробка коническая |
Загрузка ...
|
|
| 7.37.028 | 7.37.028 | Пробка заливная в сборе |
Загрузка ...
|
|
| ПК1/4" | ПК1/4" | Пробка |
Загрузка ...
|
|
| НШ-10Е | НШ-10Е | Насос шестеренчатый в сборе |
Загрузка ...
|
|
| ДСШ14.55.147-1 | ДСШ14.55.147-1 | Крышка защитная |
Загрузка ...
|
|
| Т16.55.161 | Т16.55.161 | Заглушка |
Загрузка ...
|
|
| 1 | Т 16.55.034-1 | Шланг короткий в сборе |
Загрузка ...
|
|
| 2 | ДСШ14.55.030-1 | Шланг короткий в сборе |
Загрузка ...
|
|
| 3 | Т16.55.041 | Шланг составной |
Загрузка ...
|
|
| 4 | Д16.23.104 | Прокладка |
Загрузка ...
|
|
| 5 | Т16.55.141-1 | Болт зажимной поворотного угольника |
Загрузка ...
|
|
| 6 | СШ20.55.031 | Трубка от гидронасоса к распределителю |
Загрузка ...
|
|
| 7 | СШ20.55.032-А | Трубка от распределителя к маслобаку |
Загрузка ...
|
|
| 8 | СШ20.55.116 | Штуцер бачка |
Загрузка ...
|
|
| 9 | СШ20.55.109 | Прокладка |
Загрузка ...
|
|
| 10 | СШ20.55.113 | Крышка масляного фильтра |
Загрузка ...
|
|
| 11 | ПК-1/2" | Пробка резьбовая коническая |
Загрузка ...
|
|
| 12 | БНП-М8х20 | Болт |
Загрузка ...
|
|
| 13 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 14 | Т16.55.050 | Корпус клапана в сборе |
Загрузка ...
|
|
| 15 | БУ15,081 | Шарик клапана |
Загрузка ...
|
|
| 16 | 24.1404433 | Пружина колпачка |
Загрузка ...
|
|
| 17 | 54.57.128-1 | Стакан пружины |
Загрузка ...
|
|
| 18 | СШ20.55.030 | Трубка от маслобака к гидронасосу |
Загрузка ...
|
|
| 19 | Т16.55.051 | Трубка в сборе с шайбой |
Загрузка ...
|
|
| 20 | 54.53.406 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 54.57.020-А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 22 | Т16.55.024-3 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 23 | БНП-М10х20 | Болт |
Загрузка ...
|
|
| 24 | шп-10н | Шайба пружинная |
Загрузка ...
|
|
| 25 | Т16.55.127-А | Прокладка под фланец |
Загрузка ...
|
|
| 26 | ДСШ14.55.159-2 | Переходник |
Загрузка ...
|
|
| 27 | ДСШ14.55.151-1 | Тройник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
