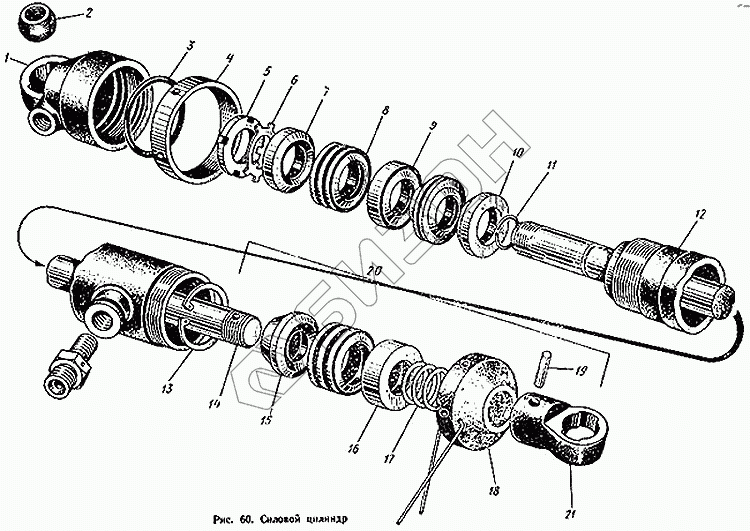

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Силовой цилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ДСШ14.56.001 | ДСШ14.56.001 | Цилиндр силовой в сборе |
Загрузка ...
|
|
| 1 | ДСШ14.56.114 | Крышка цилиндра |
Загрузка ...
|
|
| 2 | ДСШ14.56.115 | Вкладыш |
Загрузка ...
|
|
| 3 | ДСШ14.56.116 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | ДСШ14.56.120-1 | Контргайка |
Загрузка ...
|
|
| 5 | ТН-М20х1,5 | Гайка |
Загрузка ...
|
|
| 6 | ДСШ14.56.119-1 | Шайба стопорная |
Загрузка ...
|
|
| 7 | ДСШ14.56.106 | Кольцо поршня нажимное |
Загрузка ...
|
|
| 8 | ДСШ14.56.117 | Манжета уплотнительная |
Загрузка ...
|
|
| 9 | ДСШ14.56.105 | Кольцо поршня внутреннее |
Загрузка ...
|
|
| 10 | ДСШ14.56.104 | Кольцо поршня опорное |
Загрузка ...
|
|
| 11 | ДСШ14.56.107 | Кольцо штока пружинное |
Загрузка ...
|
|
| 12 | ДСШ14.56.021 | Цилиндр в сборе |
Загрузка ...
|
|
| 13 | ДСШ14.56.111 | Кольцо цилиндра пружинное |
Загрузка ...
|
|
| 14 | ДСШ14.56.103-1 | Шток |
Загрузка ...
|
|
| 15 | ДСШ14.56.108 | Кольцо уплотнения штока опорное |
Загрузка ...
|
|
| 16 | ДСШ14.56.109 | Кольцо уплотнения штока нажимное |
Загрузка ...
|
|
| 17 | ДСШ14.56.110 | Кольцо очистительное |
Загрузка ...
|
|
| 18 | ДСШ14.56.112-1 | Гайка накидная |
Загрузка ...
|
|
| 19 | ЗП-6х40 | Заклепка |
Загрузка ...
|
|
| 20 | ДСШ14.56.022 | Шток в сборе |
Загрузка ...
|
|
| 21 | ДСШ14.56.121 | Головка штока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
