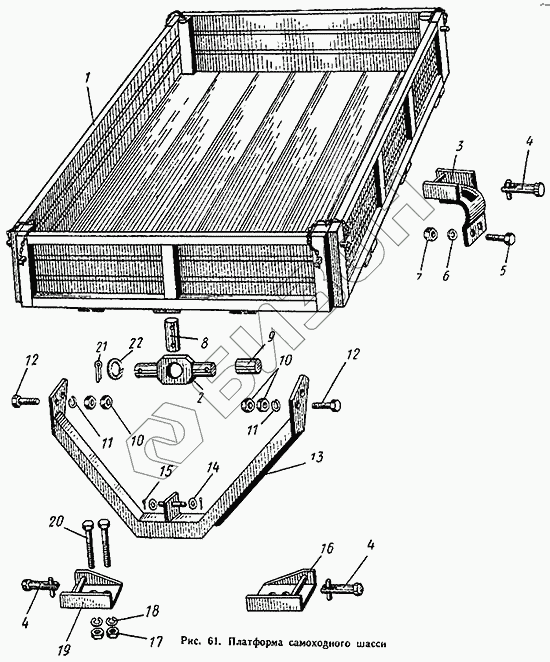

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Платформа самоходного шасси
1
2
3
4
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т16.59.022 | Т16.59.022 | Устройство подъемное |
Загрузка ...
|
|
| ЗП-19х55 | ЗП-19х55 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 1 | Т16.59.021-А | Платформа в сборе |
Загрузка ...
|
|
| 2 | ПШС-510 | Ось цилиндров |
Загрузка ...
|
|
| 3 | Т16.59.025-А | Кронштейн задний |
Загрузка ...
|
|
| 4 | Т16.59.031 | Штырь в сборе |
Загрузка ...
|
|
| 5 | БНП-М20х100 | Болт |
Загрузка ...
|
|
| 6 | ПШ-20Н | Шайба пружинная |
Загрузка ...
|
|
| 7 | ГПШ-М20 | Гайка |
Загрузка ...
|
|
| 8 | ПШС-601 | Ось платформы |
Загрузка ...
|
|
| 9 | ПШС-802А | Втулка распорная |
Загрузка ...
|
|
| 10 | ГПШ-М20 | Гайка |
Загрузка ...
|
|
| 11 | ПШ-20Н | Шайба пружинная |
Загрузка ...
|
|
| 12 | БНП-М20х100 | Болт |
Загрузка ...
|
|
| 13 | Т16.59.026 | Кронштейн цилиндра |
Загрузка ...
|
|
| 14 | ШШ-19 | Шайба штампованная |
Загрузка ...
|
|
| 15 | Ш-4х32 | Шплинт |
Загрузка ...
|
|
| 16 | Т16.59.028-1А | Кронштейн передний левый |
Загрузка ...
|
|
| 17 | ГПШ-М16 | Гайка |
Загрузка ...
|
|
| 18 | ШП-16Н | Шайба пружинная |
Загрузка ...
|
|
| 19 | Т16.59.029-1А | Кронштейн передний правый |
Загрузка ...
|
|
| 20 | БНП-М16х140 | Болт |
Загрузка ...
|
|
| 21 | Ш-6,3х40 | Шплинт |
Загрузка ...
|
|
| 22 | ШШ-19 | Шайба штампованная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
