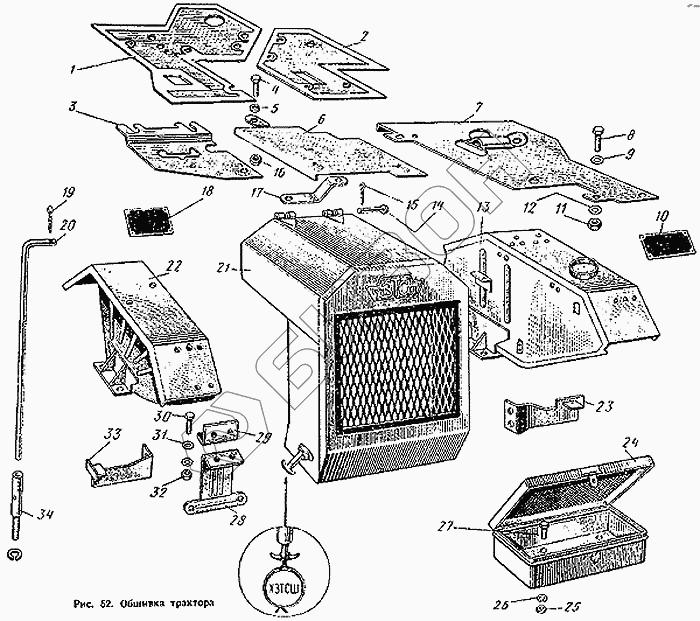

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Обшивка трактора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| БНП-М6х16 | БНП-М6х16 | Болт |
Загрузка ...
|
|
| БНП-М14х55 | БНП-М14х55 | Болт |
Загрузка ...
|
|
| ШП-6Н | ШП-6Н | Шайба пружинная |
Загрузка ...
|
|
| ШШ-7 | ШШ-7 | Шайба штампованная |
Загрузка ...
|
|
| ШШ-15 | ШШ-15 | Шайба штампованная |
Загрузка ...
|
|
| СШ20.47.044-1 | СШ20.47.044-1 | Стенка задняя в сборе |
Загрузка ...
|
|
| ЗПА-4х8 | ЗПА-4х8 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| ЗП-5х12 | ЗП-5х12 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| ЗП-10х65 | ЗП-10х65 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| ГПШ-М6 | ГПШ-М6 | Гайка |
Загрузка ...
|
|
| СШ20.47.001-1 | СШ20.47.001-1 | Обшивка трактора в сборе |
Загрузка ...
|
|
| 1 | СШ20.47.107-А | Коврик правый |
Загрузка ...
|
|
| 2 | СШ20.47.109 | Коврик левый |
Загрузка ...
|
|
| 3 | СШ20.47.108 | Щиток |
Загрузка ...
|
|
| 4 | БНП-М10х16 | Болт |
Загрузка ...
|
|
| 5 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 6 | СШ20.47.031 | Полик левый в сборе |
Загрузка ...
|
|
| 7 | СШ20.47.022-2 | Полик правый в сборе |
Загрузка ...
|
|
| 8 | БНП-М8х20 | Болт |
Загрузка ...
|
|
| 9 | ШШ-11 | Шайба штампованная |
Загрузка ...
|
|
| 10 | Т16.48.122 | Табличка расположения рычагов |
Загрузка ...
|
|
| 11 | ГПШ-М8 | Гайка |
Загрузка ...
|
|
| 12 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 13 | СШ20.47.025-1 | Крыло правое в сборе |
Загрузка ...
|
|
| 14 | Т16.47.192 | Ось петли |
Загрузка ...
|
|
| 15 | Ш-4х22 | Шплинт |
Загрузка ...
|
|
| 16 | ГПШ-М10 | Гайка |
Загрузка ...
|
|
| 17 | СШ20.47.129 | Кронштейн пола |
Загрузка ...
|
|
| 18 | Т16.47.172 | Табличка по технике безопасности |
Загрузка ...
|
|
| 19 | Ш-4х22 | Шплинт |
Загрузка ...
|
|
| 20 | СШ20.47.102 | Ограничитель |
Загрузка ...
|
|
| 21 | СШ20.47.021-2 | Капот в сборе |
Загрузка ...
|
|
| 22 | СШ20.47.028-1 | Крыло левое в сборе |
Загрузка ...
|
|
| 23 | СШ20.47.103-А | Кронштейн капота правый |
Загрузка ...
|
|
| 24 | 14.47.031 | Ящик для инструмента в сборе |
Загрузка ...
|
|
| 25 | ГПШ-М14 | Гайка |
Загрузка ...
|
|
| 26 | ШП-14Н | Шайба пружинная |
Загрузка ...
|
|
| 27 | БНП-М14х30 | Болт |
Загрузка ...
|
|
| 28 | Т16.47.046 | Кронштейн номерного знака в сборе |
Загрузка ...
|
|
| 29 | СШ20.47.114 | Кронштейн фонаря заднего |
Загрузка ...
|
|
| 30 | БНП-М8х16 | Болт |
Загрузка ...
|
|
| 31 | ШШ-11 | Шайба штампованная |
Загрузка ...
|
|
| 32 | ГПШ-М8 | Гайка |
Загрузка ...
|
|
| 33 | СШ20.47.104-А | Кронштейн капота левый |
Загрузка ...
|
|
| 34 | СШ20.47.110-А | Кронштейн ограничителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
