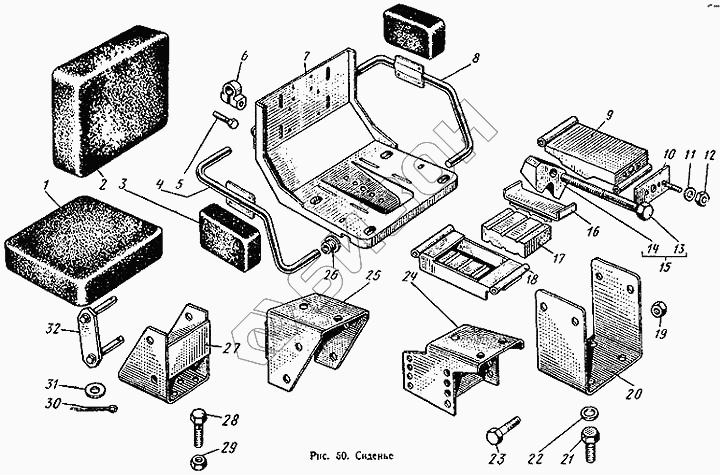

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Сиденье
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СШ20.44.050 | СШ20.44.050 | Сиденье |
Загрузка ...
|
|
| ГПШ-М6 | ГПШ-М6 | Гайка |
Загрузка ...
|
|
| ШШ-7 | ШШ-7 | Шайба штампованная |
Загрузка ...
|
|
| СШ20.44.001-1 | СШ20.44.001-1 | Установка сиденья |
Загрузка ...
|
|
| СШ20.44.145-1 | СШ20.44.145-1 | Табличка фирменная |
Загрузка ...
|
|
| 1 | СШ20.44.920-А | Подушка сиденья в сборе |
Загрузка ...
|
|
| 2 | СШ20.44.910-А | Подушка спинки сиденья |
Загрузка ...
|
|
| 3 | СШ20.44.940 | Подлокотник |
Загрузка ...
|
|
| 4 | 25.44.066 | Поручень сиденья правый в сборе |
Загрузка ...
|
|
| 5 | БНП-М8х25 | Болт |
Загрузка ...
|
|
| 6 | 25.44.522 | Кронштейн поручня |
Загрузка ...
|
|
| 7 | СШ20.44.052 | Каркас сиденья в сборе |
Загрузка ...
|
|
| 8 | 25.44.067 | Поручень сиденья левый в сборе |
Загрузка ...
|
|
| 9 | 25.44.065 | Звено нижнее в сборе |
Загрузка ...
|
|
| 10 | 25.44.529 | Планка |
Загрузка ...
|
|
| 11 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 12 | ГПШ-М8 | Гайка |
Загрузка ...
|
|
| 13 | БНП-М12х130 | Болт |
Загрузка ...
|
|
| 14 | 25.44.528 | Клин |
Загрузка ...
|
|
| 15 | 25.44.064 | Винт в сборе |
Загрузка ...
|
|
| 16 | 25.44.063 | Регулировочная скоба в сборе |
Загрузка ...
|
|
| 17 | 25.44.110 | Амортизатор сиденья |
Загрузка ...
|
|
| 18 | 25.44.062 | Звено верхнее в сборе |
Загрузка ...
|
|
| 19 | ГПШ-М12 | Гайка |
Загрузка ...
|
|
| 20 | СШ20.44.203-1 | Опора сиденья |
Загрузка ...
|
|
| 21 | БНП-М6х40 | Болт |
Загрузка ...
|
|
| 22 | ШП-12Н | Шайба пружинная |
Загрузка ...
|
|
| 23 | БНП-М12х25 | Болт |
Загрузка ...
|
|
| 24 | СШ20.44.057-2 | Кронштейн сиденья |
Загрузка ...
|
|
| 25 | 25.44.061 | Кронштейн верхний в сборе |
Загрузка ...
|
|
| 26 | А-3 | Пробка аптечная |
Загрузка ...
|
|
| 27 | СШ20.44.069 | Кронштейн сиденья в сборе |
Загрузка ...
|
|
| 28 | БНП-М12х30 | Болт |
Загрузка ...
|
|
| 29 | ГПШ-М12 | Гайка |
Загрузка ...
|
|
| 30 | Ш-3,2х20 | Шплинт |
Загрузка ...
|
|
| 31 | ШШ-12 | Шайба |
Загрузка ...
|
|
| 32 | 25.44.068 | Серьга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
