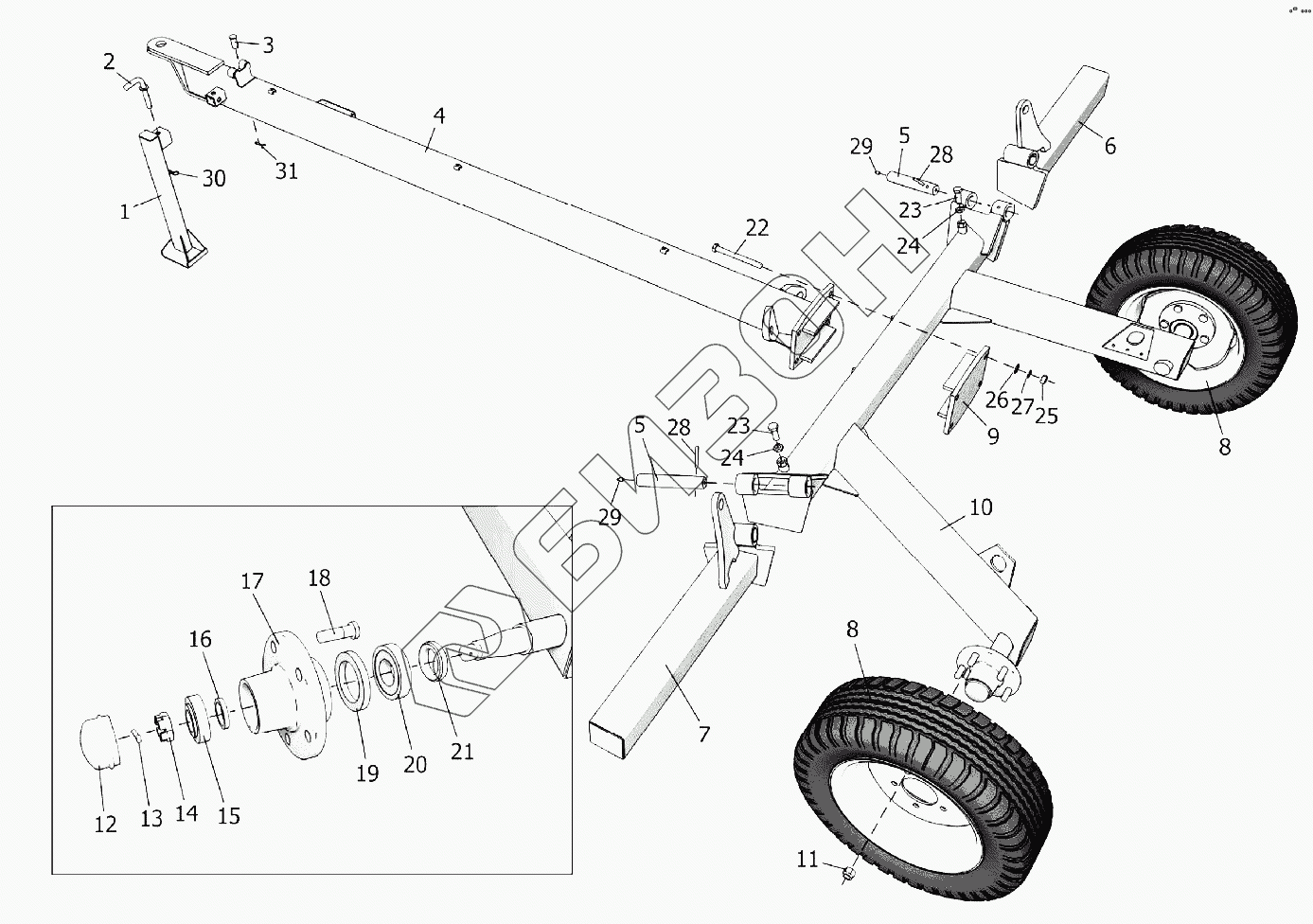

Графический каталог запасных частей к технике: Клевер ГКП-600 (Kolibri V). Шасси
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
24
25
26
27
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГКП-601.01.080 | Опора стояночная |
Загрузка ...
|
|
| 2 | ГРН-471.90.000 | Фиксатор |
Загрузка ...
|
|
| 3 | 6-20b12х40.35.Ц9хр | Ось |
Загрузка ...
|
|
| 4 | ГКП-601.01.070 | Сница |
Загрузка ...
|
|
| 5 | ГКП-601.01.601 | Ось |
Загрузка ...
|
|
| 6 | ГКП-601.01.020 | Рычаг поворотный |
Загрузка ...
|
|
| 7 | ГКП-601.01.020-01 | Рычаг поворотный |
Загрузка ...
|
|
| 8 | 205/60х15код2797 | Колесо |
Загрузка ...
|
|
| 9 | ГКП-601.01.090 | Упор |
Загрузка ...
|
|
| 10 | ГКП-601.01.010 | Рама |
Загрузка ...
|
|
| 11 | 57316В1 | Гайка М16 |
Загрузка ...
|
|
| 12 | 56106203 | Крышка |
Загрузка ...
|
|
| 13 | 58204 | Шплинт |
Загрузка ...
|
|
| 14 | 57527В1 | Гайка |
Загрузка ...
|
|
| 15 | 59130206 | Подшипник |
Загрузка ...
|
|
| 16 | 5510851 | Шайба |
Загрузка ...
|
|
| 17 | 61L5JA001 | Ступица |
Загрузка ...
|
|
| 18 | 57116В1 | Болт М16 |
Загрузка ...
|
|
| 19 | 5510621 | Шайба |
Загрузка ...
|
|
| 20 | 59130209 | Подшипник |
Загрузка ...
|
|
| 21 | 5410851 | Шайба |
Загрузка ...
|
|
| 22 | ГКП-601.01.180 | Болт |
Загрузка ...
|
|
| 22 | M16-6gх160.88.019 | Болт |
Загрузка ...
|
|
| 23 | M16-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 24 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 28 | А.8х60.60С2 | Штифт |
Загрузка ...
|
|
| 29 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 30 | 2.2,8х40.019 | Шплинт пружинный ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 31 | 5х32.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
