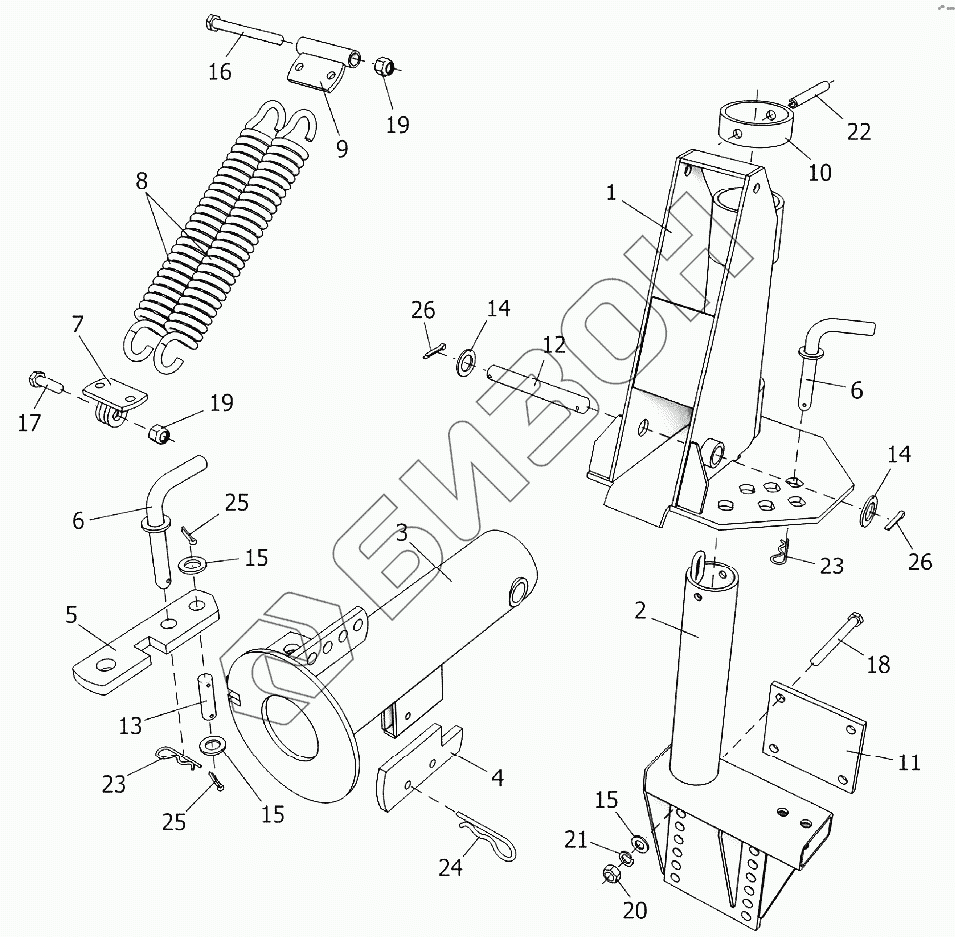

Графический каталог запасных частей к технике: Клевер ГКП-600 (Kolibri V). Стойка поворотная правая
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
16
17
18
19
19
20
21
22
23
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГКП-601.03.040 | Опора поворотная |
Загрузка ...
|
|
| 2 | ГКП-601.03.010 | Опора |
Загрузка ...
|
|
| 3 | ГКП-601.03.030 | Опора |
Загрузка ...
|
|
| 4 | ГКП-601.03.423 | Фиксатор |
Загрузка ...
|
|
| 5 | ГКП-601.02.409 | Кронштейн |
Загрузка ...
|
|
| 6 | ГРН-471.90.000 | Фиксатор |
Загрузка ...
|
|
| 7 | ГКП-601.03.050 | Кронштейн |
Загрузка ...
|
|
| 8 | ГКП-601.03.601 | Пружина |
Загрузка ...
|
|
| 9 | ГКП-601.03.060 | Кронштейн |
Загрузка ...
|
|
| 10 | ГКП-601.03.803 | Кольцо |
Загрузка ...
|
|
| 11 | ГКП-601.00.406 | Пластина |
Загрузка ...
|
|
| 12 | 6-22b12х160.35.Ц9хр | Ось |
Загрузка ...
|
|
| 13 | 6-16b12х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 14 | С22.01.019 | Шайба |
Загрузка ...
|
|
| 15 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 16 | M12-6gх120.88.019 | Болт |
Загрузка ...
|
|
| 17 | M12-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 18 | M16-6gх160.88.019 | Болт |
Загрузка ...
|
|
| 19 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | А.12х90.60С2 | Штифт |
Загрузка ...
|
|
| 23 | Шплинт2.3,6х40.019 | Шплинт |
Загрузка ...
|
|
| 24 | Шплинт2,5х90.019 | Шплинт |
Загрузка ...
|
|
| 25 | Шплинт4х25.019 | Шплинт |
Загрузка ...
|
|
| 26 | Шплинт5х32.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
