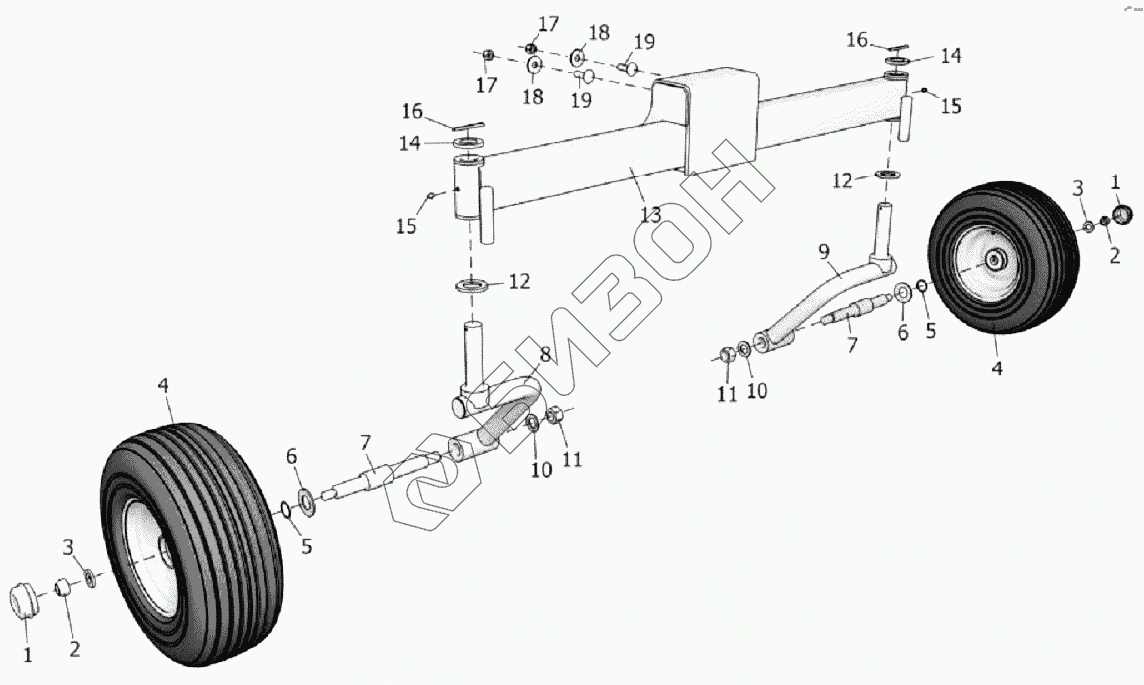

Графический каталог запасных частей к технике: Клевер ГРН-350 "Kolibri". Шасси
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | CAP 052 PUSH ON | Колпак |
Загрузка ...
|
|
| 2 | ISO 7042-М16-8 | Гайка |
Загрузка ...
|
|
| 3 | ГРП-811.05.02.404 | Шайба |
Загрузка ...
|
|
| 4 | V-557B01-NA71J | Колесо в сборе |
Загрузка ...
|
|
| 5 | ГРП-811.05.02.402 | Шайба |
Загрузка ...
|
|
| 6 | ГРП-811.05.02.403 | Шайба |
Загрузка ...
|
|
| 7 | ГРП-811.05.02.605 | Ось |
Загрузка ...
|
|
| 8 | ГРН-350.02.040А | Рычаг |
Загрузка ...
|
|
| 9 | ГРН-350.02.040А-01 | Рычаг |
Загрузка ...
|
|
| 10 | А20.01.019 | Шайба |
Загрузка ...
|
|
| 11 | ISO 7042-М20-8 | Гайка |
Загрузка ...
|
|
| 12 | ГРП-811.05.02.407 | Шайба |
Загрузка ...
|
|
| 13 | ГРН-350.02.120 | Балка |
Загрузка ...
|
|
| 14 | ГРП-810.03.02.407 | Шайба |
Загрузка ...
|
|
| 15 | 1.1.Ц6хр | Масленка |
Загрузка ...
|
|
| 16 | 5х50.019 | Шплинт |
Загрузка ...
|
|
| 17 | М12-6Н | Гайка |
Загрузка ...
|
|
| 18 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 19 | М12х40.46.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
