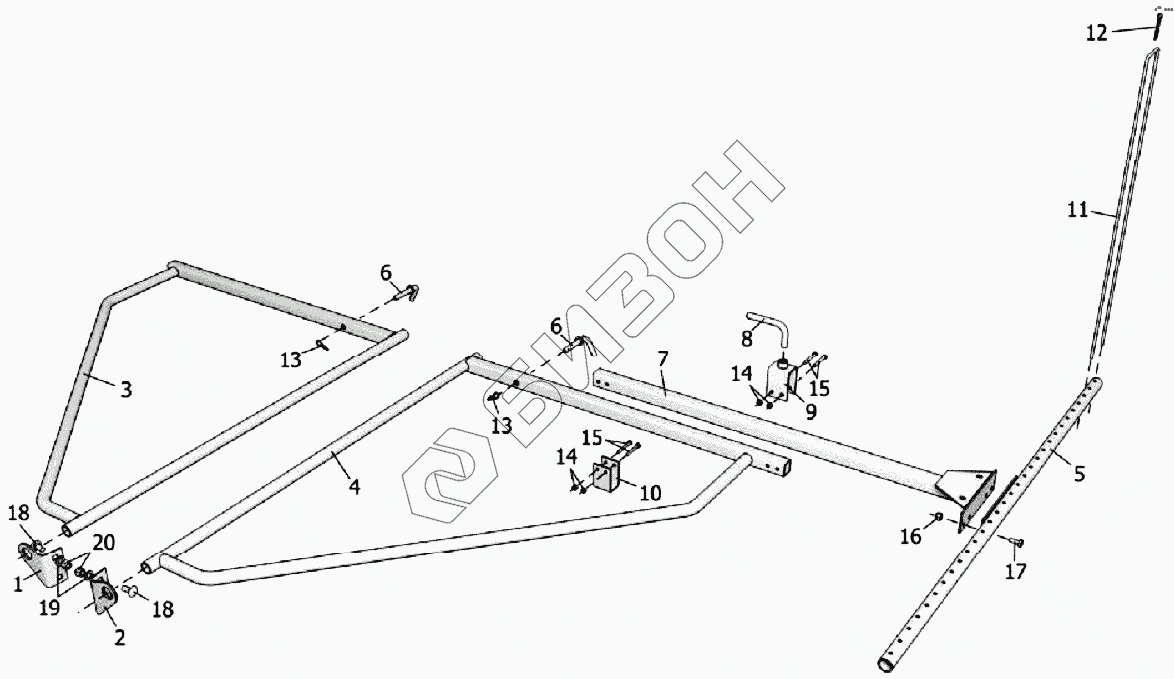

Графический каталог запасных частей к технике: Клевер ГРН-350 "Kolibri". Установка ограждений
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГРН-350.05.020-01 | Кронштейн |
Загрузка ...
|
|
| 2 | ГРН-350.05.020 | Кронштейн |
Загрузка ...
|
|
| 3 | ГРН-350.05.090-01 | Ограждение |
Загрузка ...
|
|
| 4 | ГРН-350.05.090 | Ограждение |
Загрузка ...
|
|
| 5 | ГРН-350.05.110 | Кронштейн |
Загрузка ...
|
|
| 6 | ГРН-471.90.000 | Фиксатор |
Загрузка ...
|
|
| 7 | ГРН-350.05.030 | Кронштейн |
Загрузка ...
|
|
| 8 | ГРН-05.602 | Стопор |
Загрузка ...
|
|
| 9 | ГРН-471.06.040 | Державка |
Загрузка ...
|
|
| 10 | ГРН-471.06.060 | Накладка |
Загрузка ...
|
|
| 11 | ГРН-350.05.608 | Палец |
Загрузка ...
|
|
| 12 | 6,3х50.019 | Шплинт |
Загрузка ...
|
|
| 13 | 2.3,6х40.019 | Шплинт ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 14 | М8-6Н | Гайка |
Загрузка ...
|
|
| 15 | М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М10-6Н | Гайка |
Загрузка ...
|
|
| 17 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | М12х30.46.019 | Болт |
Загрузка ...
|
|
| 19 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 20 | М12-6Н | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
