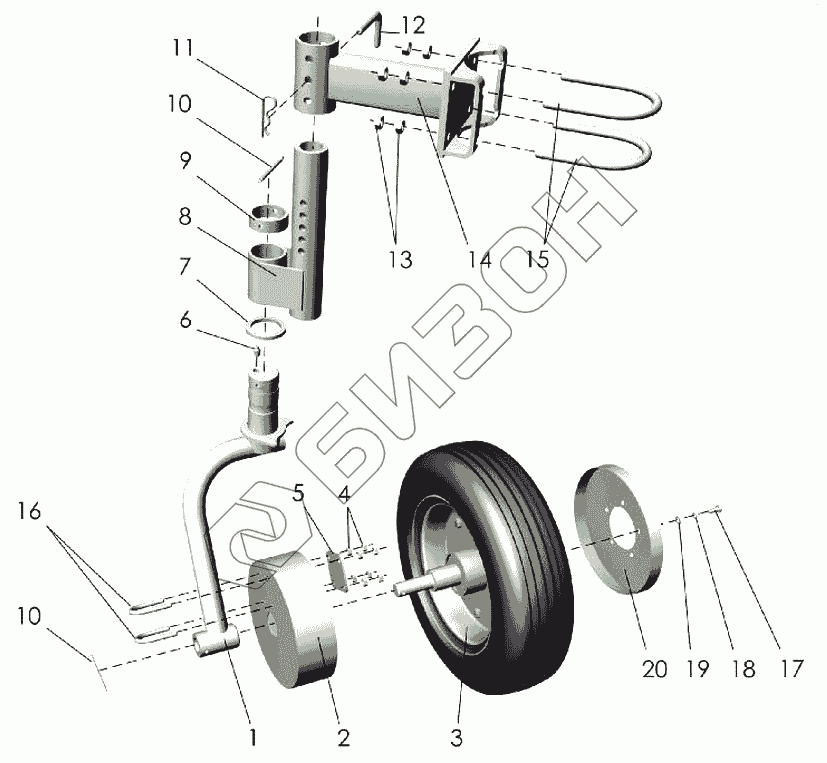

Графический каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Колесо флюгерное
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГРН-471.15.010А | Стойка |
Загрузка ...
|
|
| 2 | ГРН-471.15.040 | Кожух |
Загрузка ...
|
|
| 3 | ГРН-471.02.120 | Колесо |
Загрузка ...
|
|
| 4 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | ГРН-471.15.405 | Пластина |
Загрузка ...
|
|
| 6 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 7 | ГРН-471.11.407 | Шайба |
Загрузка ...
|
|
| 8 | ГРН-471.15.030 | Стойка |
Загрузка ...
|
|
| 9 | ГРН-471.15.806 | Втулка |
Загрузка ...
|
|
| 10 | [Шплинт 6,3х71.019 ГОСТ397-79] | Шплинт 6,3х71.019 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | [Шплинт 2,8х40.019 ОСТ 23.2.2-79] | Шплинт 2,8х40.019 ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 12 | КРК-04.606 | Стопор |
Загрузка ...
|
|
| 13 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | ГРН-471.15.020 | Кронштейн |
Загрузка ...
|
|
| 15 | ГРН-471.10.601 | Скоба |
Загрузка ...
|
|
| 16 | ГРН-471.15.602 | Хомут |
Загрузка ...
|
|
| 17 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 20 | ГРН-471.15.050 | Кожух |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
