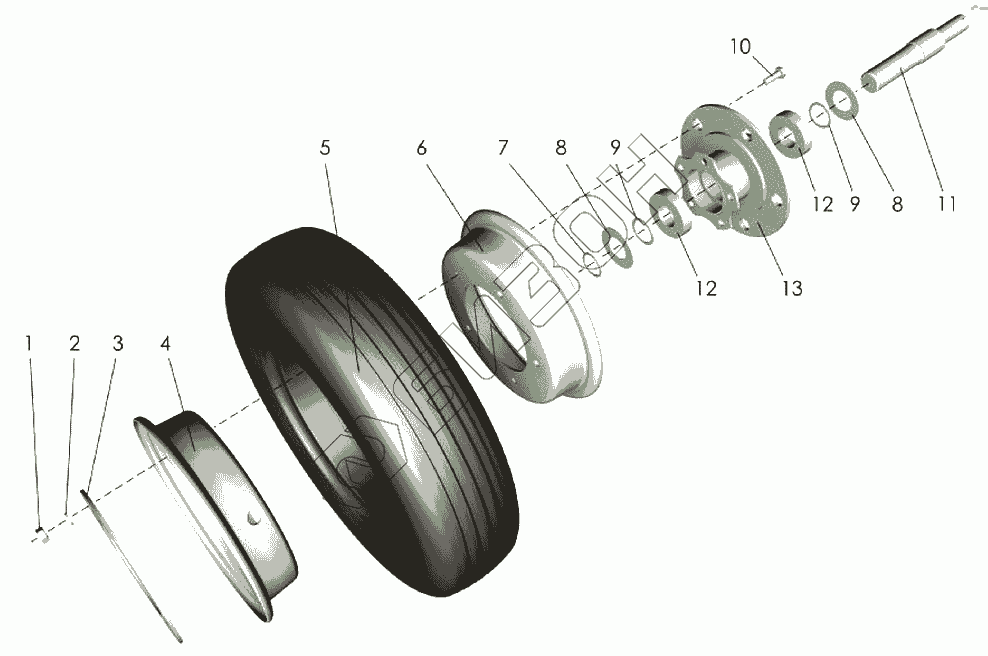

Графический каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Колесо ГРН-471.02.120

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Гайка М20-6Н.6.019 ГОСТ5915-70] Гайка М20-6Н.6.019 ГОСТ5915-70
Загрузка ...
2 [Шайба 20Т.65Г.019 ГОСТ6402-70] Шайба 20Т.65Г.019 ГОСТ6402-70
Загрузка ...
3 ГРН-471.02.407 Кольцо
Загрузка ...
4 Н.130.02.401 Обод
Загрузка ...
5 [Шина 5.00-10 ТУ 38.104123-88] Шина 5.00-10 ТУ 38.104123-88
Загрузка ...
6 Н.130.02.402 Обод
Загрузка ...
7 [Кольцо С35 ГОСТ13940] Кольцо С35 ГОСТ13940
Загрузка ...
8 КРК-07.404-01 Кольцо
Загрузка ...
9 КРК-07.404 Кольцо
Загрузка ...
10 [Болт М20-6gх45.58.019 ГОСТ7798-70] Болт М20-6gх45.58.019 ГОСТ7798-70
Загрузка ...
11 ГРН-471.02.604 Ось
Загрузка ...
12 180207 Подшипник ГОСТ8882-75
Загрузка ...
13 ГРН-471.02.130 Ступица
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
