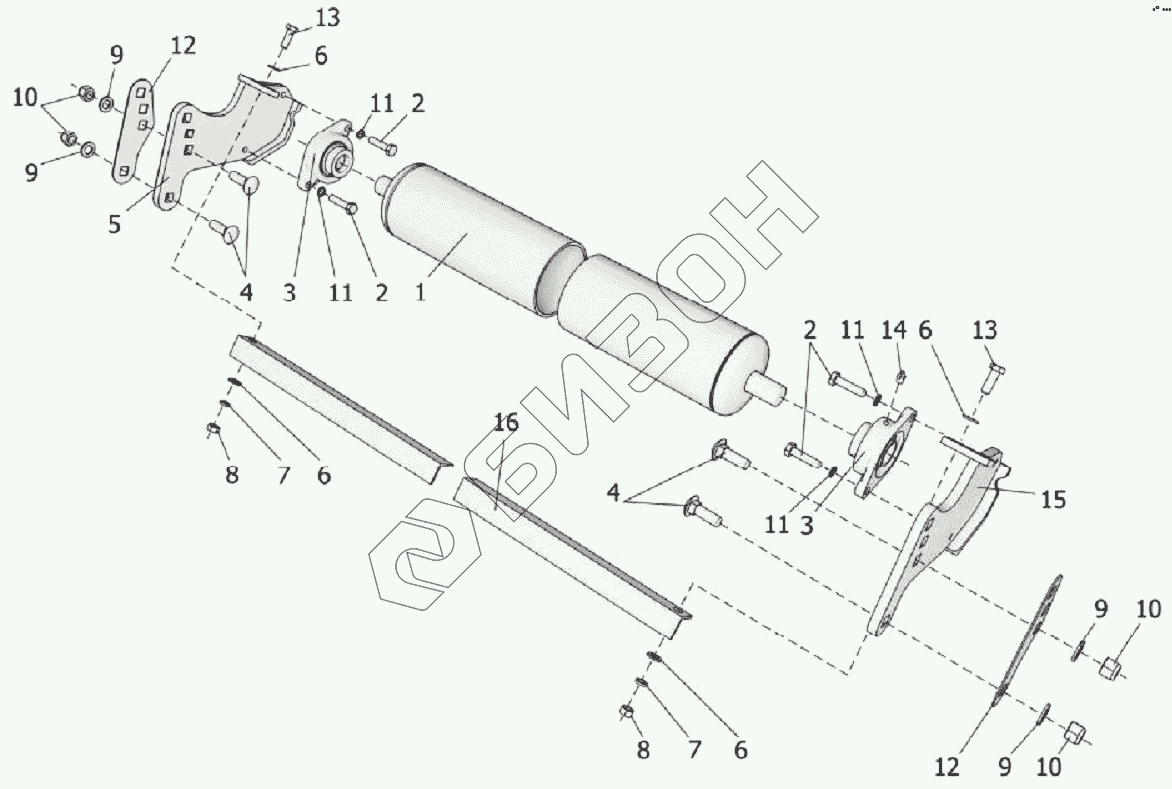

Графический каталог запасных частей к технике: Клевер КДК-184. Каток

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
3
4
4
5
6
6
6
6
7
7
8
8
9
9
9
9
10
10
10
11
11
11
11
12
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КДК-181.01.03.010В Вал катка
Загрузка ...
2 М16-6gх35.88.35.019 Болт
Загрузка ...
3 LEN 207 2F.Y Фланцевая подшипниковая опора
Загрузка ...
4 М16х50.58.019 Болт
Загрузка ...
5 КДК-184.01.03.030А-01 Опора
Загрузка ...
6 С12.01.019 Шайба
Загрузка ...
7 12Т.65Г.019 Шайба
Загрузка ...
8 М12-6Н.6.019 Гайка
Загрузка ...
9 С16.01.019 Шайба
Загрузка ...
10 М16 Гайка
Загрузка ...
11 16Т.65Г.019 Шайба
Загрузка ...
12 КДК-181.01.00.437 Пластина
Загрузка ...
13 М12-6gх30.88.35.019 Болт
Загрузка ...
14 1.2.Ц6хр Масленка
Загрузка ...
15 КДК-184.01.03.030А Опора
Загрузка ...
16 КДК-181.01.03.701 Уголок
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
