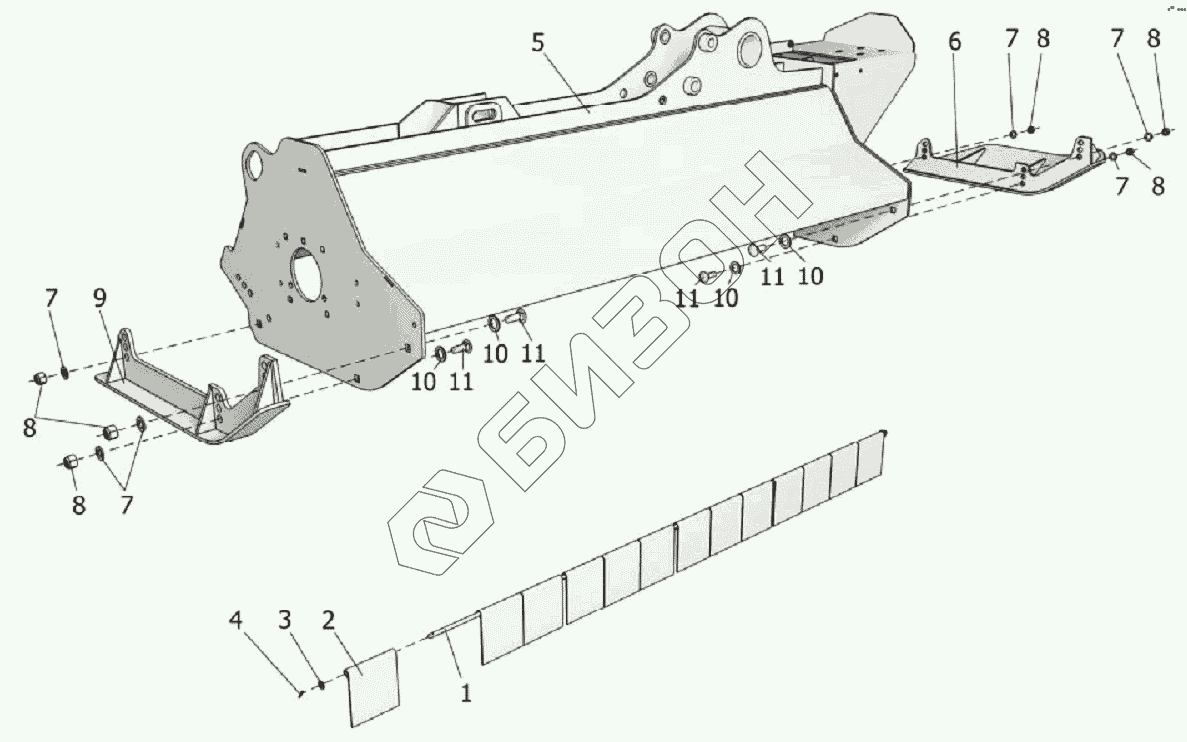

Графический каталог запасных частей к технике: Клевер КДК-184. Корпус и лыжи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
9
10
10
10
10
11
11
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КДК-184.01.00.601А Ось
Загрузка ...
2 КСД-00.00.404Б Петля
Загрузка ...
3 С10.01.019 Шайба
Загрузка ...
4 3,2х20.019 Шплинт
Загрузка ...
5 КДК-184.01.01.000А Корпус
Загрузка ...
6 КДК-184.01.00.090 Опора
Загрузка ...
7 С16.01.019 Шайба
Загрузка ...
8 М16 Гайка
Загрузка ...
9 КДК-184.01.00.080 Опора
Загрузка ...
10 С22.01.019 Шайба
Загрузка ...
11 М16х45.58.019 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
