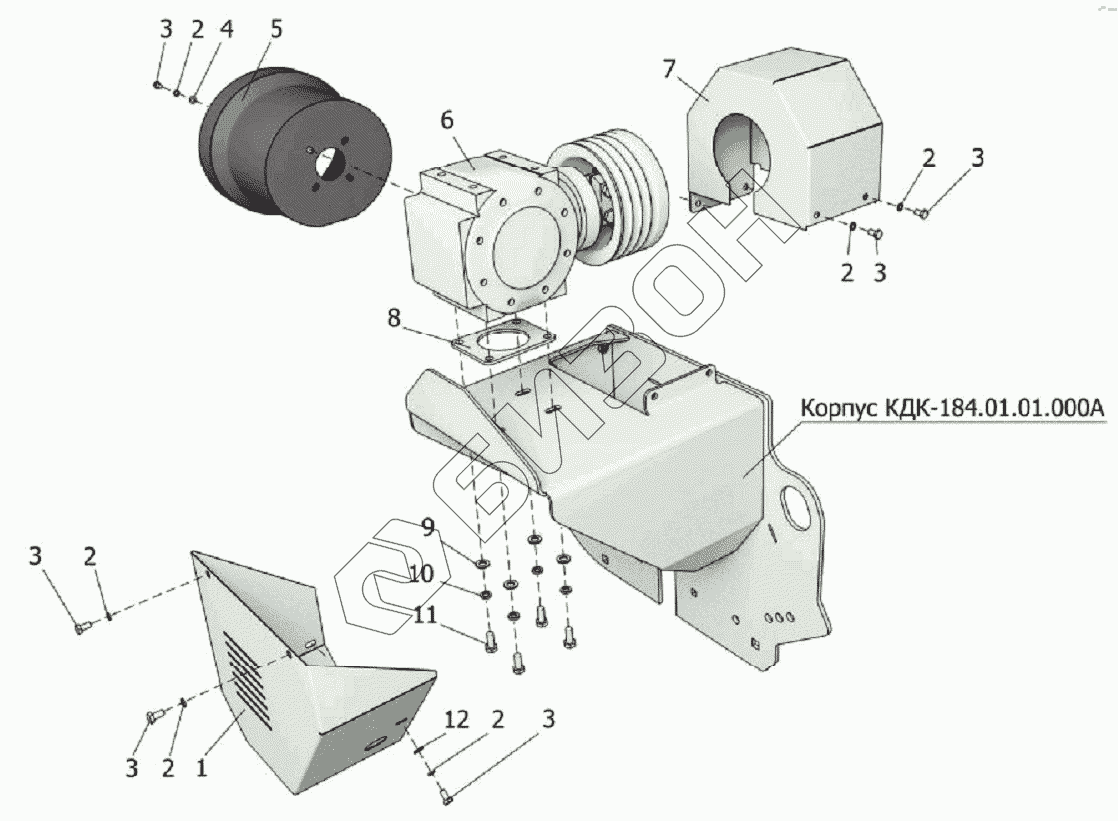

Графический каталог запасных частей к технике: Клевер КДК-184. Крепление редуктора и кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КДК-184.01.00.411 Кожух
Загрузка ...
2 8Т.65Г.019 Шайба
Загрузка ...
3 М8-6gх16.88.35.019 Болт
Загрузка ...
4 С8х2.01.019 Шайба
Загрузка ...
5 КДК-184.00.00.001 Кожух
Загрузка ...
6 КДК-184.01.00.300 Редуктор
Загрузка ...
6 ККДК-184.01.00.310 Редуктор
Загрузка ...
7 КДК-184.01.00.060 Кожух
Загрузка ...
8 КДК-181.01.00.443 Пластина
Загрузка ...
9 С12х2.01.019 Шайба
Загрузка ...
10 12Т.65Г.019 Шайба
Загрузка ...
11 М12-6gх30.88.35.019 Болт
Загрузка ...
12 С8.01.019 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
