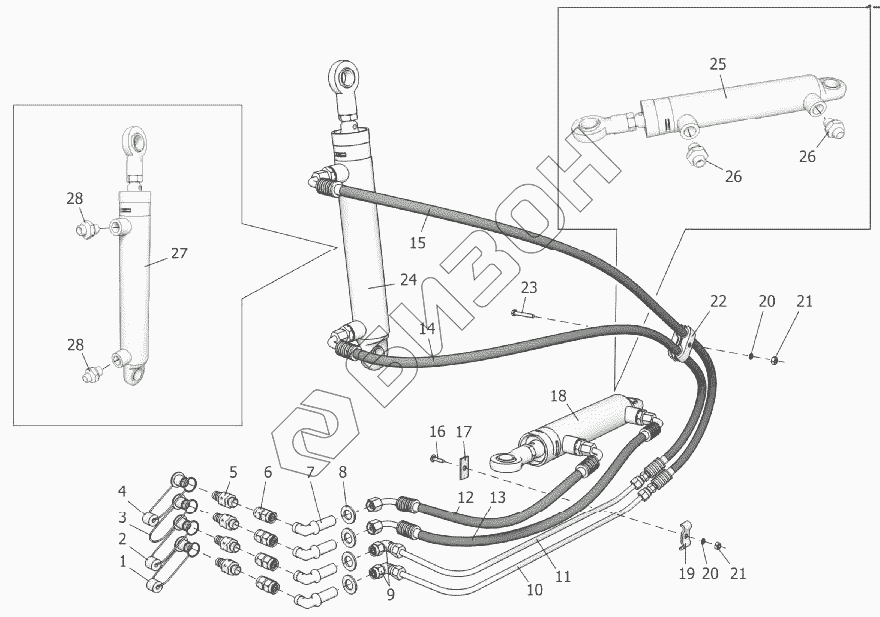

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Гидрооборудование
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИН-2.7.09.012 | Трубка |
Загрузка ...
|
|
| 2 | 101.09.81.015 | Трубка |
Загрузка ...
|
|
| 3 | HP04-0-RT001 | Колпачок |
Загрузка ...
|
|
| 4 | КИН-2.7.09.011 | Трубка |
Загрузка ...
|
|
| 5 | 081.27.09.880 | Полумуфта |
Загрузка ...
|
|
| 6 | GZ08LCF | Штуцер переходной |
Загрузка ...
|
|
| 7 | WSV08L0MDCF | Угольник |
Загрузка ...
|
|
| 8 | С14.01.019 | Шайба |
Загрузка ...
|
|
| 9 | EW08L0MDCF | Угольник |
Загрузка ...
|
|
| 10 | КИН-2.7.09.080 | Трубопровод |
Загрузка ...
|
|
| 11 | КИН-2.7.09.090 | Трубопровод |
Загрузка ...
|
|
| 12 | 6.A3L.A3L.360.1SN.180 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 6.A3L.A3L.510.1SN.180 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 6.A3L.Б2.960.1SN | Рукав высокого давления |
Загрузка ...
|
|
| 15 | 6.A3L.Б2.1110.1SN | Рукав высокого давления |
Загрузка ...
|
|
| 16 | М6х25.46.019 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.09.05.507 | Планка |
Загрузка ...
|
|
| 18 | КИН-2.7.09.100А | Гидроцилиндр |
Загрузка ...
|
|
| 19 | 081.27.09.503 | Скоба |
Загрузка ...
|
|
| 20 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 21 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | LNGF 312,7/12,7 PA+OPL VERZ | Зажим |
Загрузка ...
|
|
| 23 | М6-6gх40.48.019 | Болт |
Загрузка ...
|
|
| 24 | КИН-2.7.09.100А-01 | Гидроцилиндр |
Загрузка ...
|
|
| 25 | ГА-93000-08 | Гидроцилиндр |
Загрузка ...
|
|
| 26 | 142.09.17.601-01 | Штуцер ввертной |
Загрузка ...
|
|
| 27 | Ц40.20.200.01 | Гидроцилиндр |
Загрузка ...
|
|
| 28 | 142.09.17.601А-01 | Штуцер ввертной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
