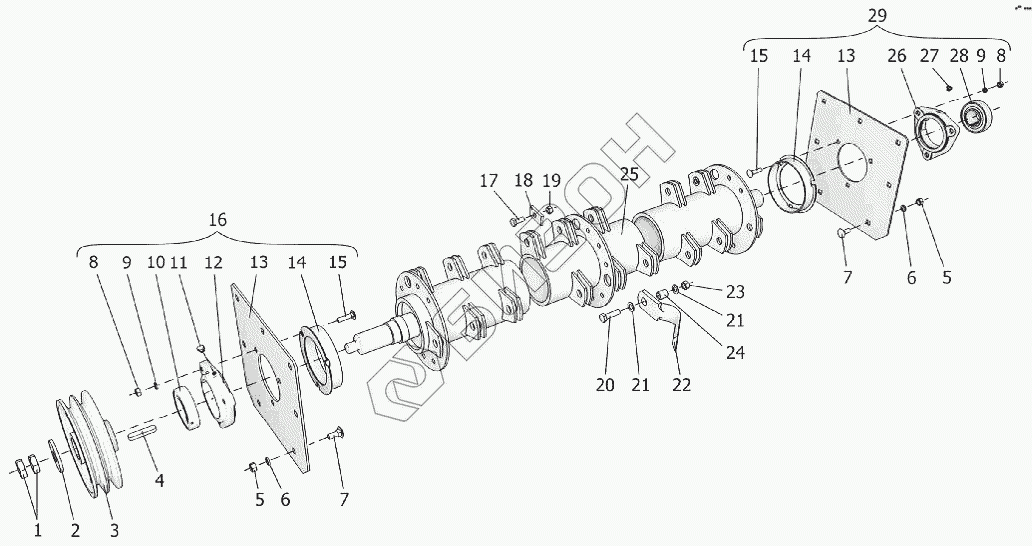

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Ротор
КИН-2.7.02.090
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИН-2.7.02.090 | КИН-2.7.02.090 | Ротор |
Загрузка ...
|
|
| Н.027.01.080-02 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| Н.027.01.080-06 | Н.027.01.080-06 | Опора |
Загрузка ...
|
|
| 1 | М24х2-6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 2 | С24х6.01.019 | Шайба |
Загрузка ...
|
|
| 3 | КИН-2.7.02.101 | Шкив |
Загрузка ...
|
|
| 4 | 14х9х63 | Шпонка |
Загрузка ...
|
|
| 5 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М12х30.46.019 | Болт |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | 1580211ЕНК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 11 | Н.036.125.001 | Пробка |
Загрузка ...
|
|
| 12 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 13 | КИН-2.7.02.405 | Плита |
Загрузка ...
|
|
| 14 | КИН-2.7.02.970 | Кожух |
Загрузка ...
|
|
| 15 | М10х40.46.019 | Болт |
Загрузка ...
|
|
| 16 | КИН-2.7.02.150 | Плита |
Загрузка ...
|
|
| 17 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | РСМ-800.12.02.554 | Балансир |
Загрузка ...
|
|
| 19 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | М12-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 22 | КИН-2.7.02.380 | Нож |
Загрузка ...
|
|
| 23 | ISO7042-М12-8 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | РСМ-800.12.02.801 | Втулка |
Загрузка ...
|
|
| 25 | КИН-2.7.02.110 | Вал |
Загрузка ...
|
|
| 26 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 27 | Н.036.125.001 | Пробка |
Загрузка ...
|
|
| 28 | 680210А2НК7С17 | Подшипник |
Загрузка ...
|
|
| 29 | КИН-2.7.02.150-01 | Плита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
