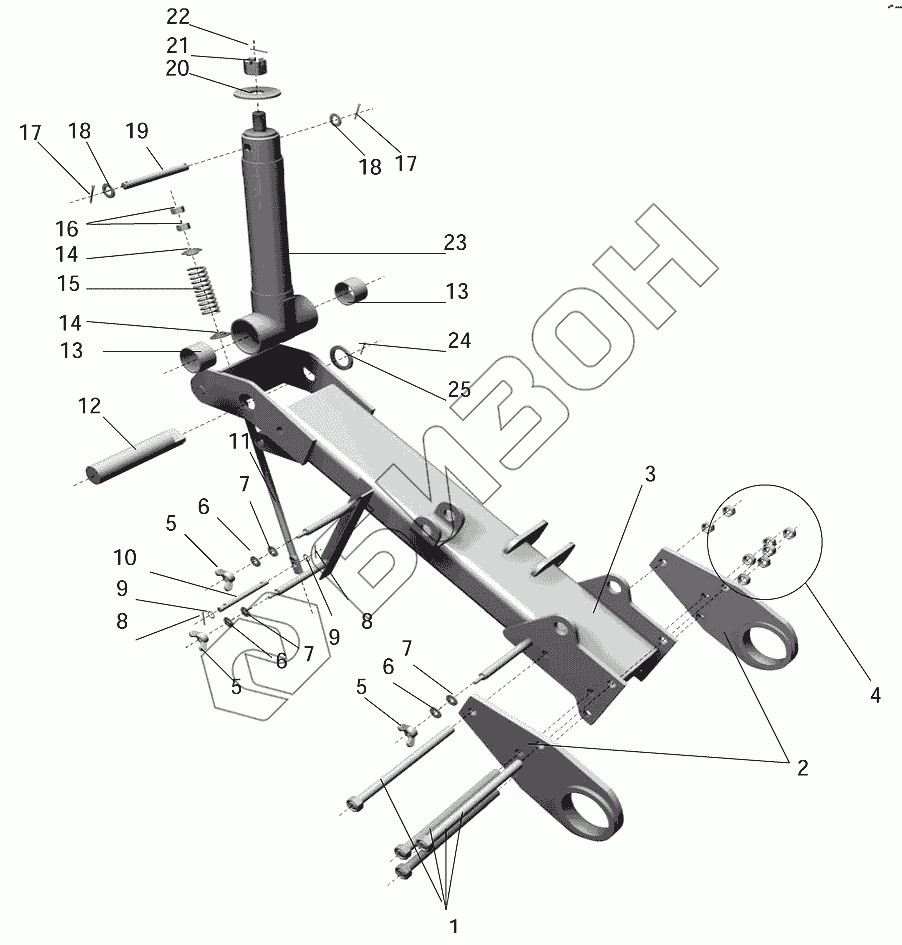

Графический каталог запасных частей к технике: Клевер Косилка ЖТТ-2,1 (2,4). Брус малый
1
2
3
4
5
5
5
6
6
6
7
7
7
8
8
9
9
10
11
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖТТ-00.540 | Винт специальный |
Загрузка ...
|
|
| 2 | ЖТТ-02.050 | Подшипник скольжения |
Загрузка ...
|
|
| 3 | ЖТТ-12.000 | Брус малый |
Загрузка ...
|
|
| 4 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | [Гайка М10.6.019 ГОСТ3032-76] | Гайка М10.6.019 ГОСТ3032-76 |
Загрузка ...
|
|
| 6 | [Шайба 8х2.01.019 ГОСТ6958] | Шайба 8х2.01.019 ГОСТ6958 |
Загрузка ...
|
|
| 7 | [Шайба 8х2.01.019 ГОСТ6958] | Шайба 8х2.01.019 ГОСТ6958 |
Загрузка ...
|
|
| 8 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 9 | [Шайба С.12.х2.01.019 ГОСТ11371-78] | Шайба С.12.х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 10 | [Ось 2-12h11х65Ц.хр ГОСТ9650-80] | Ось 2-12h11х65Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 11 | РСМ-10.08.01.626А-01 | Винт |
Загрузка ...
|
|
| 12 | ЖТТ-00.617 | Ось |
Загрузка ...
|
|
| 13 | ЖТТ-03.816 | Втулка |
Загрузка ...
|
|
| 14 | ЖТТ-00.632 | Шайба |
Загрузка ...
|
|
| 15 | 54-61794 | Пружина |
Загрузка ...
|
|
| 16 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 17 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 18 | [Шайба 12Т65Г.019 ГОСТ6402-70] | Шайба 12Т65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | [Ось 2-14h11х140.Ц.хр ГОСТ9650-80] | Ось 2-14h11х140.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 20 | ЖТТ-00.488 | Шайба |
Загрузка ...
|
|
| 21 | КСД-02.00.607А | Гайка |
Загрузка ...
|
|
| 22 | [Шплинт 4х50.019 ГОСТ397-79] | Шплинт 4х50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 23 | ЖТТ-03.140 | Стойка |
Загрузка ...
|
|
| 24 | [Шплинт 6,3х71.019 ГОСТ397-79] | Шплинт 6,3х71.019 ГОСТ397-79 |
Загрузка ...
|
|
| 25 | ЖТТ-00.489 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
