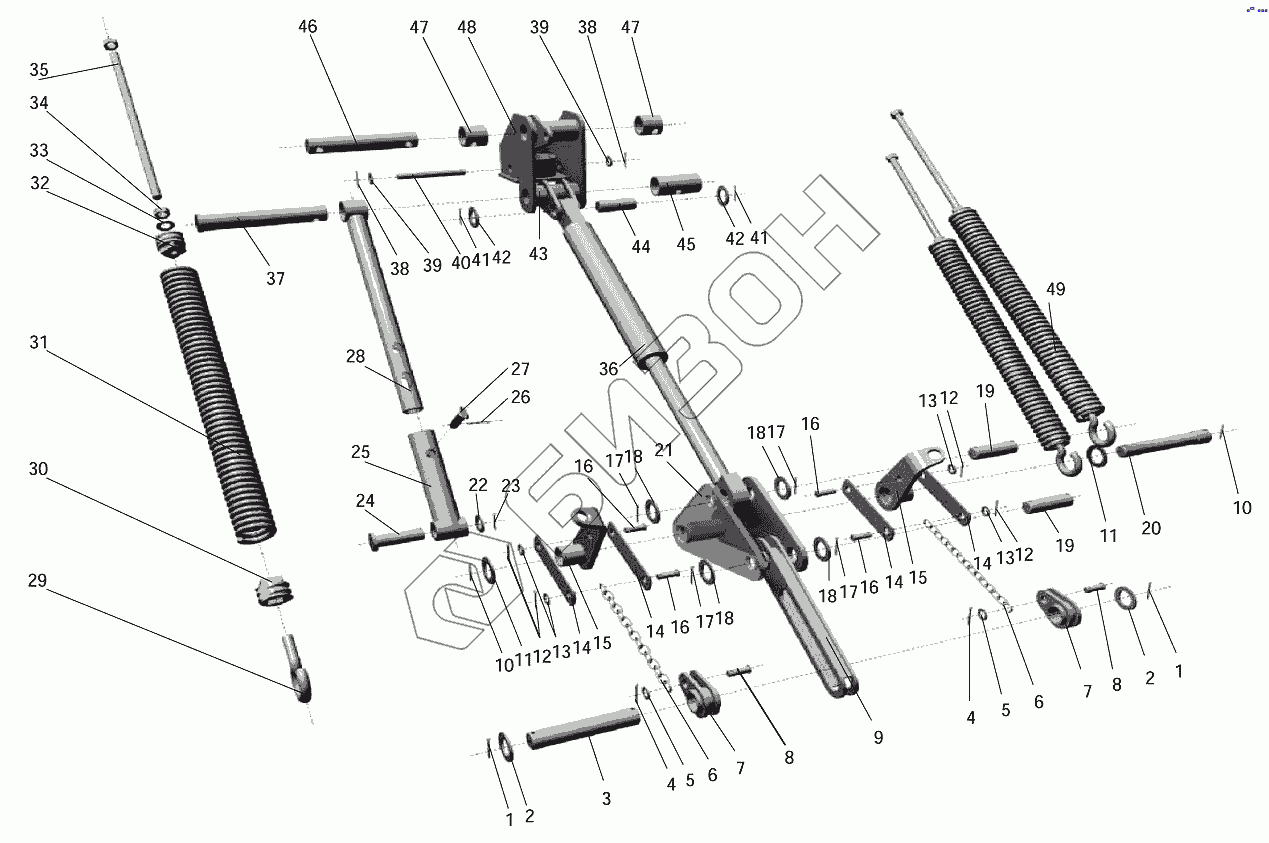

Графический каталог запасных частей к технике: Клевер Косилка ЖТТ-2,1 (2,4). Механизм уравновешивания
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
12
13
13
13
14
14
14
14
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шплинт 6,3х50.019 ГОСТ397-79] | Шплинт 6,3х50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 2 | [Шайба А30х5.01.019 ГОСТ11371-78] | Шайба А30х5.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | ЖТТ-00.626 | Ось |
Загрузка ...
|
|
| 4 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 5 | [Шайба С.12.х2.01.019 ГОСТ11371-78] | Шайба С.12.х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 6 | ЖТТ-00.530 | Тяга гибкая |
Загрузка ...
|
|
| 7 | ЖТТ-00.520 | Скоба |
Загрузка ...
|
|
| 8 | [Ось 2-12h11х35.Ц.хр ГОСТ9650-80] | Ось 2-12h11х35.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 9 | ЖТТ-00.560 | Тяга |
Загрузка ...
|
|
| 10 | [Шплинт 8х63.019 ГОСТ397-79] | Шплинт 8х63.019 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | [Шайба А30х5.01.019 ГОСТ11371-78] | Шайба А30х5.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 12 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 13 | [Шайба С.12.х2.01.019 ГОСТ11371-78] | Шайба С.12.х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 14 | ЖТТ-00.404 | Планка |
Загрузка ...
|
|
| 15 | ЖТТ-00.550 | Скоба |
Загрузка ...
|
|
| 16 | [Ось 2-12h11х35.Ц.хр ГОСТ9650-80] | Ось 2-12h11х35.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 17 | [Шплинт 6,3х50.019 ГОСТ397-79] | Шплинт 6,3х50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 18 | [Шайба А30х5.01.019 ГОСТ11371-78] | Шайба А30х5.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Ось 2-28h11х90.Ц.хр ГОСТ9650-80] | Ось 2-28h11х90.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 20 | ЖТТ-00.607 | Ось |
Загрузка ...
|
|
| 21 | ЖТТ-00.030 | Рычаг |
Загрузка ...
|
|
| 22 | [Шайба С.24.01.019 ГОСТ11371-78] | Шайба С.24.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 23 | [Шплинт 6,3х50.019 ГОСТ397-79] | Шплинт 6,3х50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 24 | [Ось 6-25h11х90.Ц.хр ГОСТ9650-80] | Ось 6-25h11х90.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 25 | ЖТТ-00.590 | Труба нижняя |
Загрузка ...
|
|
| 26 | 2.3,6х40.019 | Шплинт ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 27 | ЖТТ-00.628 | Ось |
Загрузка ...
|
|
| 28 | ЖТТ-00.580 | Труба верхняя |
Загрузка ...
|
|
| 29 | ЖТТ-00.602 | Крюк |
Загрузка ...
|
|
| 30 | 10047В | Пробка |
Загрузка ...
|
|
| 31 | 54-1-4-6-2А | Пружина |
Загрузка ...
|
|
| 32 | 10047В | Пробка |
Загрузка ...
|
|
| 33 | [Шайба С.16.х3.01.019 ГОСТ11371-78] | Шайба С.16.х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 34 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 35 | ЖТТ-00.640 | Тяга |
Загрузка ...
|
|
| 36 | ЕДЦГ.013.000 | Гидроцилиндр Ц50х320 |
Загрузка ...
|
|
| 37 | ЖТТ-00.604А | Ось |
Загрузка ...
|
|
| 38 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 39 | [Шайба С.14.х5.01.019 ГОСТ11371-78] | Шайба С.14.х5.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 40 | [Ось 2-14h11х140.Ц.хр ГОСТ9650-80] | Ось 2-14h11х140.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 41 | [Шплинт 6,3х50.019 ГОСТ397-79] | Шплинт 6,3х50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 42 | [Шайба С.27.х3,9.01.019 ГОСТ11371-78] | Шайба С.27.х3,9.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 43 | ЖТТ-00.600 | Скоба |
Загрузка ...
|
|
| 44 | [Ось 2-25h11х80.Ц.хр ГОСТ9650-80] | Ось 2-25h11х80.Ц.хр ГОСТ9650-80 |
Загрузка ...
|
|
| 45 | ЖТТ-00.827 | Труба |
Загрузка ...
|
|
| 46 | ЖТТ-00.612 | Ось |
Загрузка ...
|
|
| 47 | ЖТТ-00.826 | Втулка |
Загрузка ...
|
|
| 48 | ЖТТ-00.100 | Кронштейн |
Загрузка ...
|
|
| 49 | ЖТТ-00.510 | Пружина (сб) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
