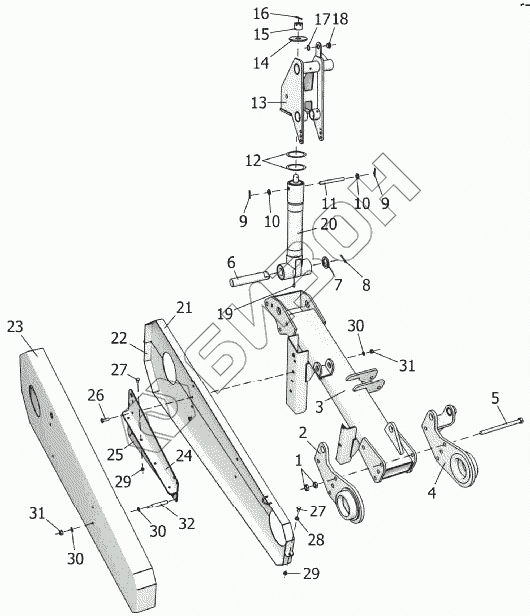

Графический каталог запасных частей к технике: Клевер КРК-2.4 "SapSun". Установка бруса малого
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | КРК-2.4.00.040 | Подшипник скольжения |
Загрузка ...
|
|
| 3 | КРК-2.4.02.010А | Брус малый |
Загрузка ...
|
|
| 4 | КРК-2.4.00.040-01 | Подшипник скольжения |
Загрузка ...
|
|
| 5 | ЖТТ-00.540 | Винт специальный |
Загрузка ...
|
|
| 6 | ЖТТ-00.617 | Ось |
Загрузка ...
|
|
| 7 | ЖТТ-00.489 | Шайба |
Загрузка ...
|
|
| 8 | 6,3х50.019 | Шплинт |
Загрузка ...
|
|
| 9 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 10 | С14.01.019 | Шайба |
Загрузка ...
|
|
| 11 | 2-14h11х140.35.Ц9хр | Ось |
Загрузка ...
|
|
| 12 | ЖТТ-00.419А | Шайба |
Загрузка ...
|
|
| 13 | КРК-2.4.03.070 | Оголовок |
Загрузка ...
|
|
| 14 | ЖТТ-00.488 | Шайба |
Загрузка ...
|
|
| 15 | КСД-02.00.607А | Гайка |
Загрузка ...
|
|
| 16 | 4х45.019 | Шплинт |
Загрузка ...
|
|
| 17 | DIN471-20х1,2 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | ППР-122.05.603 | Глазок шпагата |
Загрузка ...
|
|
| 19 | 1.2.Ц6 | Масленка |
Загрузка ...
|
|
| 20 | КРК-2.4.03.040 | Опора поворотная |
Загрузка ...
|
|
| 21 | КРК-2.4.03.432 | Щиток |
Загрузка ...
|
|
| 22 | КРК-2.4.03.432-01 | Щиток |
Загрузка ...
|
|
| 23 | КРК-2.4.00.432А | Кожух |
Загрузка ...
|
|
| 24 | КРК-2.4.03.435 | Накладка |
Загрузка ...
|
|
| 25 | КРК-2.4.03.435-01 | Накладка |
Загрузка ...
|
|
| 26 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 27 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 28 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 29 | М8 | Гайка |
Загрузка ...
|
|
| 30 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 31 | М10 | Гайка |
Загрузка ...
|
|
| 32 | КРК-2.4.03.617 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
