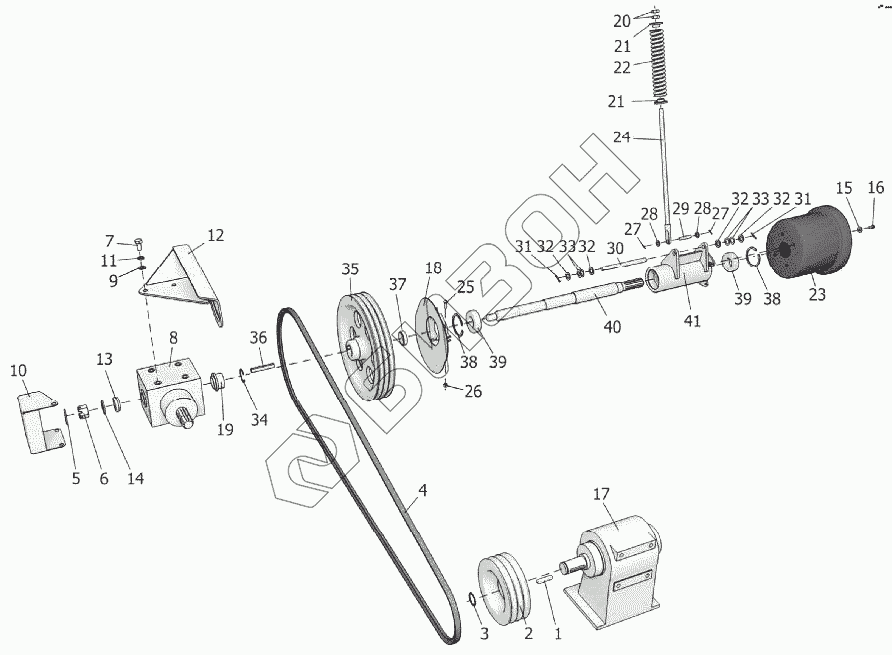

Графический каталог запасных частей к технике: Клевер КРК-2.4 "SapSun". Установка привода
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
31
32
32
32
32
33
33
34
34
35
36
37
38
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10х8х50 | Шпонка |
Загрузка ...
|
|
| 2 | КРК-2.4.00.101 | Шкив ведомый |
Загрузка ...
|
|
| 3 | DIN471-35х1,5 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | А35 | Кольцо |
Загрузка ...
|
|
| 4 | ХРВ | Ремень |
Загрузка ...
|
|
| 5 | 4х50.019 | Шплинт |
Загрузка ...
|
|
| 6 | КСД-02.00.607А | Гайка |
Загрузка ...
|
|
| 6 | М24х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | М12-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 8 | 9.259.027.30 | Редуктор |
Загрузка ...
|
|
| 9 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 10 | КРК-2.4.03.425А | Кожух |
Загрузка ...
|
|
| 11 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | КРК-2.4.00.180А | Кронштейн |
Загрузка ...
|
|
| 13 | КРК-2.4.03.622 | Втулка |
Загрузка ...
|
|
| 14 | ЖТТ-03.451 | Шайба |
Загрузка ...
|
|
| 14 | С24.01.019 | Шайба |
Загрузка ...
|
|
| 15 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 16 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 17 | Т-281А | Редуктор |
Загрузка ...
|
|
| 18 | КРК-2.4.03.260 | Щиток |
Загрузка ...
|
|
| 19 | КРК-2.4.03.621 | Втулка |
Загрузка ...
|
|
| 20 | М16-6Н.05.019 | Гайка |
Загрузка ...
|
|
| 21 | ППР-122.01.350 | Пробка |
Загрузка ...
|
|
| 22 | ППТ-041.00.602 | Пружина |
Загрузка ...
|
|
| 23 | С.270 | Защита кардана |
Загрузка ...
|
|
| 24 | ЖТТ-00.050 | Тяга |
Загрузка ...
|
|
| 25 | М8-6gх25.48.019 | Винт |
Загрузка ...
|
|
| 26 | М8 | Гайка |
Загрузка ...
|
|
| 27 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 28 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 29 | 2-12h11х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 30 | КРК-2.4.03.619 | Ось |
Загрузка ...
|
|
| 31 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 32 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 33 | ЖТТ-03.444 | Шайба |
Загрузка ...
|
|
| 34 | В40 | Кольцо стопорное |
Загрузка ...
|
|
| 34 | DIN471-40х1,75 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | КРК-2.4.03.220А | Шкив ведущий |
Загрузка ...
|
|
| 36 | 2-12х8х80 | Шпонка |
Загрузка ...
|
|
| 37 | КРК-2.4.03.806А | Втулка |
Загрузка ...
|
|
| 38 | В80 | Кольцо стопорное |
Загрузка ...
|
|
| 38 | DIN471-80х2,5 | Кольцо стопорное |
Загрузка ...
|
|
| 39 | 180508 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 40 | КРК-2.4.03.609А | Вал |
Загрузка ...
|
|
| 41 | КРК-2.4.03.250А | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
