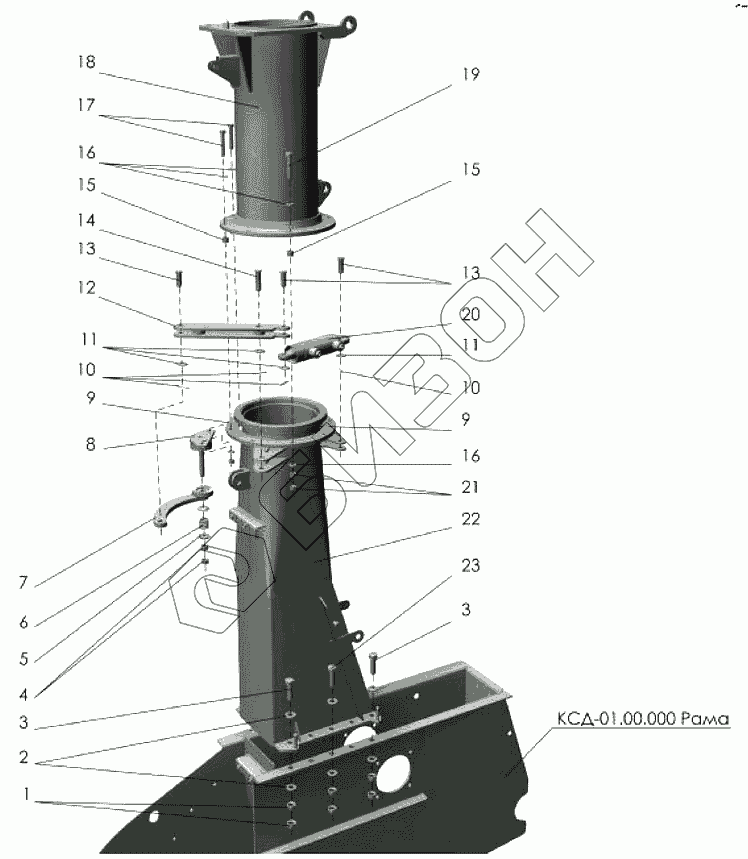

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Основание силосопровода
1
2
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 12.01.019 ГОСТ11371-78] | Шайба 12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | [Болт М12-6gх50.88.35.019 ГОСТ7798-70] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 4 | [Гайка М14-6Н.6.019 ГОСТ5915-70] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | КСД-07.00.401 | Чашка |
Загрузка ...
|
|
| 6 | РСМ-10.08.01.624 | Пружина |
Загрузка ...
|
|
| 7 | КСД-06.05.020 | Рычаг |
Загрузка ...
|
|
| 8 | КСД-06.05.010А | Ось в сборе |
Загрузка ...
|
|
| 9 | КСД-06.00.602 | Диск |
Загрузка ...
|
|
| 10 | [Шплинт 4х40 ГОСТ397-79] | Шплинт 4х40 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | КСД-06.00.401 | Шайба |
Загрузка ...
|
|
| 12 | КСД-06.04.000 | Рычаг |
Загрузка ...
|
|
| 13 | КСД-06.00.603 | Ось |
Загрузка ...
|
|
| 14 | КСД-06.00.604 | Ось |
Загрузка ...
|
|
| 15 | КСД-06.00.601 | Втулка |
Загрузка ...
|
|
| 16 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | [Болт М10-6gх65.88.35.019 ГОСТ7798-70] | Болт М10-6gх65.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | КСД-06.03.000А | Опора |
Загрузка ...
|
|
| 19 | [Болт М10-6gх55.88.35.019 ГОСТ7798-70] | Болт М10-6gх55.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | ГА-93.000 ТУ23.1.20-89 | Гидроцилиндр |
Загрузка ...
|
|
| 21 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 22 | КСД-06.00.010 | Тумба в сборе |
Загрузка ...
|
|
| 23 | [Болт М12-6gх45.88.35.019 ГОСТ7798-70] | Болт М12-6gх45.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
